1.2. Instalación del panel de control PC42

Objetivos

Instalación

Para instalar el panel de control Picuino PC42 es necesario realizar dos operaciones:

  • Conectar el panel PC42 a un Arduino mediante 4 cables macho-hembra
  • Instalar la librería de control PC42

Además se puede añadir la herramienta Ardublock de programación por bloques.

Conexión con Arduino UNO

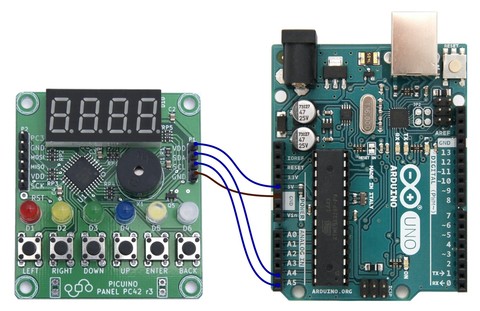

Conexión Arduino UNO con Panel PC42 r3.

Las conexiones necesarias para comunicar la placa Arduino UNO con el panel PC42 se listan en la siguiente tabla:

Pin Color Panel PC42 Arduino UNO
1 Azul Vdd +5V Vdd +5V
2 Azul SDA A4
3 Azul SCL A5
4 Marrón GND 0V GND 0V

Las conexiones del panel PC42 están protegidas contra inversión de polaridad, de manera que el panel no se dañará aunque se intercambien los cables entre sí. La única conexión que puede causar daños permanentes en el panel es una alimentación por encima de 5 voltios, que se puede encontrar en el pin “Vin” de Arduino cuando este es alimentado con batería externa.

Conexión con Arduino Nano

Conexión Arduino Nano con Panel PC42 r3.

Las conexiones necesarias para comunicar la placa Arduino Nano con el panel PC42 se listan en la siguiente tabla:

Pin Color Panel PC42 Arduino Nano
1 Azul Vdd +5V Vdd +5V
2 Azul SDA A4
3 Azul SCL A5
4 Marrón GND 0V GND 0V

Instalación del entorno Arduino

Para poder trabajar con la placa Arduino es necesario instalar el software de programación de Arduino y los drivers correspondientes.

En la sección de solución de problemas con Arduino se pueden encontrar todos los pasos para instalar el software de la placa Arduino y resolver los errores de instalación más frecuentes.

Instalación de la librería para el panel PC42

Para que el panel de control PC42 pueda funcionar es necesario descargar e instalar una librería para Arduino.

  1. Descargar la librería del panel de control PC42 para Arduino:
  2. Seguir los pasos de instalación descritos en la siguiente página:

Instalación de Ardublock

Ardublock es una herramienta para Arduino que permite programar con bloques gráficos. Está orientada para facilitar la programación a los usuarios sin experiencia, simplificando mucho la tarea de realizar programas con un sencillo entorno gráfico.

Ardublock Picuino versión 1.4.2.

La versión de Ardublock-Picuino es aún más simple que el proyecto Ardublock original y contiene las instrucciones necesarias para la programación del panel de control PC42.

Para instalar la última versión de Ardublock-Picuino hay que seguir los siguentes pasos:

  1. Copiar el archivo en el directorio de Arduino. El directorio se puede encontrar en el entorno de Arduino, pulsando el menú:
    Archivo... Preferencias... Localización del proyecto.
  2. Descomprir el archivo en el directorio de Arduino.
  3. Cerrar y volver a abrir el entorno de Arduino. La nueva herramienta debe aparecer en el menú:
    Herramientas... Ardublock

Instalación de librerías auxiliares para Arduino

Estas librerías permiten que la placa Arduino controle periféricos tales como un un panel visualizador LCD o emisores y receptores infrarrojos.

En este paquete se pueden encontrar juntas las siguientes librerías:

  • dht11 control del sensor de humedad y temperatura DHT11
  • IRremote control de emisores y receptores de infrarrojos
  • LiquidCrystal control de paneles visualizadores LCD
  • NewliquidCrystal control de paneles visualizadores LCD
  • SCoop programación multitarea
  • SDPlus manejo de memorias SD
  • makeblock manejo de robots y gadgets de Makeblock
  • PC42 manejo del panel de control Picuino PC42

Para instalar todas las librerías a la vez, hay que seguir los siguientes pasos:

  1. Copiar el archivo en el directorio de Arduino. El directorio se puede encontrar en el entorno de Arduino, pulsando el menú:
    Archivo... Preferencias... Localización del proyecto.
  2. Descomprir el archivo en el directorio de Arduino.
  3. Cerrar y volver a abrir el entorno de Arduino. Las nuevas librerías deben aparecer en el menú:
    Programa... Incluir librería...

Para instalar librerías individuales utilizando el entorno Arduino, se puede leer el siguiente enlace sobre cómo añadir una librería al entorno Arduino.
