2. Conmutador y dos lámparas

_images/electric-bornas-conmutador.png

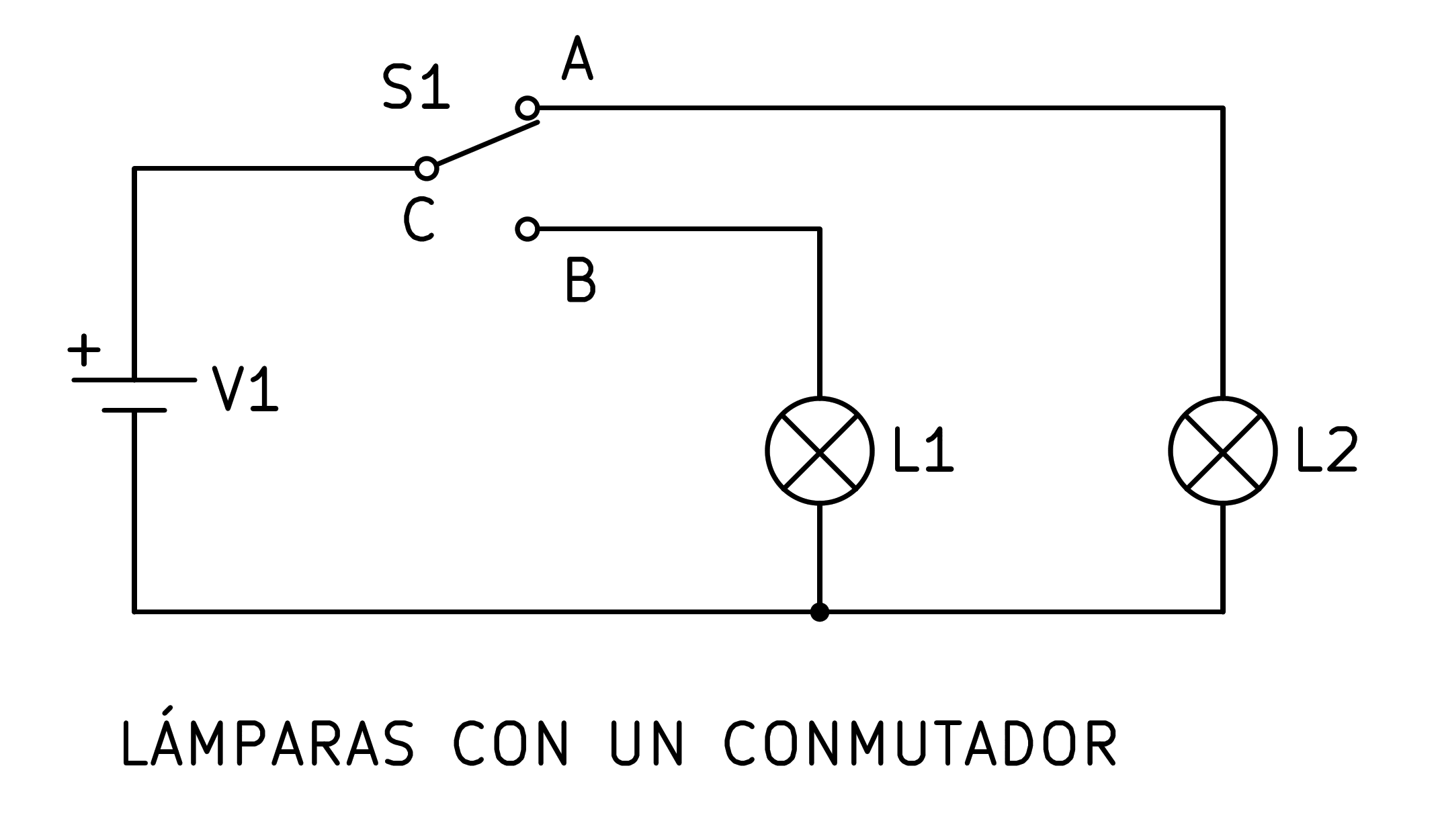

Circuito con un conmutador y dos lámparas, cableado con bornas. Formato PDF.

Ejercicio con simulador

Completa en el simulador los cables necesarios para que el circuito de la derecha funcione igual que el circuito de la izquierda.

Para trabajar con más facilidad no olvides pulsar en el menú Archivo... Cambiar a Pantalla Completa.
