1. El diodo¶

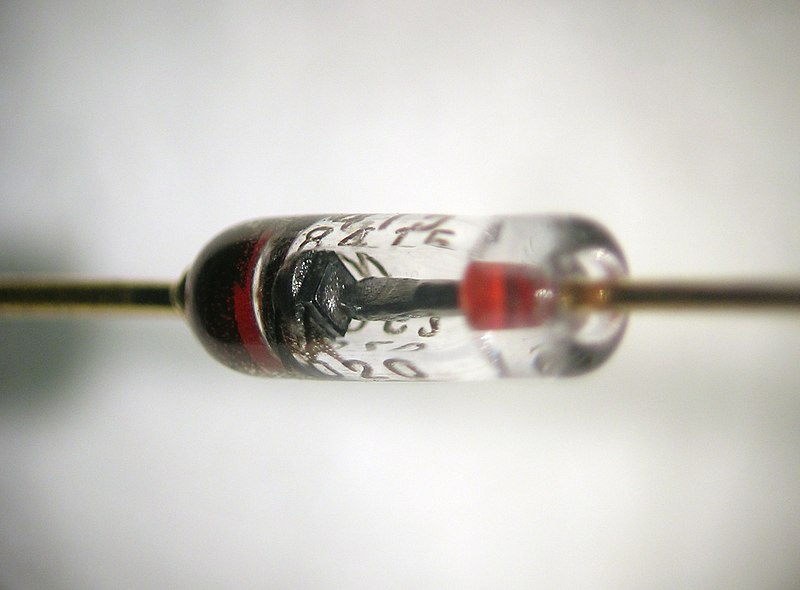

Un diodo semiconductor es un dispositivo electrónico que permite el paso de corriente con facilidad en un sentido y no permite el paso de corriente en el sentido contrario.
El diodo conduce corriente cuando se aplica tensión positiva al ánodo y tensión negativa al cátodo. Esto se llama polarización directa del diodo. Si se le aplica al diodo tensión al contrario se dice que el diodo está polarizado en inverso y no conducirá corriente.
Símbolo del diodo semiconductor.¶
El diodo permite que la corriente circule desde el ánodo hasta el cátodo. La flecha del símbolo del diodo indica el sentido de la corriente desde el polo positivo hacia el polo negativo.
- Tensión umbral de polarización directa
La tensión umbral es la tensión de polarización directa a partir de la cual la corriente comienza a aumentar rápidamente.
En los diodos rectificadores esta tensión es de unos 0,65 voltios. En diodos de tipo LED esta tensión aumenta hasta 1,8 voltios para ledes rojos y hasta 3,2 voltios para ledes blancos.
En diodos rectificadores especiales (diodos Schottky) esta tensión puede bajar hasta 0,20 voltios.
Simulación¶
En la siguiente simulación se puede observar un diodo sometido a tensión positiva y a tensión negativa de 1 voltio.
La gráfica de abajo a la izquierda representa la tensión y la corriente del diodo.
La gráfica de abajo a la derecha representa la corriente que circula por el diodo (eje vertical Y) en función de la tensión que recibe el diodo (eje horizontal X). Es una curva con un codo que comienza a subir en los 0,65 voltios de la tensión umbral del diodo.
Ejercicios¶
¿Qué es un diodo y qué función realiza? ¿Cuándo conduce corriente?
Dibuja el símbolo de un diodo semiconductor con el nombre de sus terminales.
¿Qué es polarizar un diodo? ¿Qué tipos de polarización puede haber y qué hace el diodo en cada uno de los casos?
¿Qué es la tensión umbral y cuánto vale para diferentes diodos?
Dibuja una gráfica con la corriente que circula por un diodo (eje Y) en función de la tensión del diodo (eje X). Dibuja en la gráfica las marcas de voltaje cada 0,1 voltios y las marcas de corriente cada 0,1 amperios con separación suficiente entre ellas.
Dibuja una línea en la tensión umbral de la curva.
Recuerda ampliar el simulador con la opción
Archivo...Cambiar a Pantalla Completapara poder ver mejor la gráfica.¿Qué ocurre en el diodo cuando la tensión del ánodo es negativa?
