2. Exercicis amb LED, encès i desactivat

Programa els blocs necessaris per resoldre els problemes següents.

Llum i fora del LED de la placa Arduino

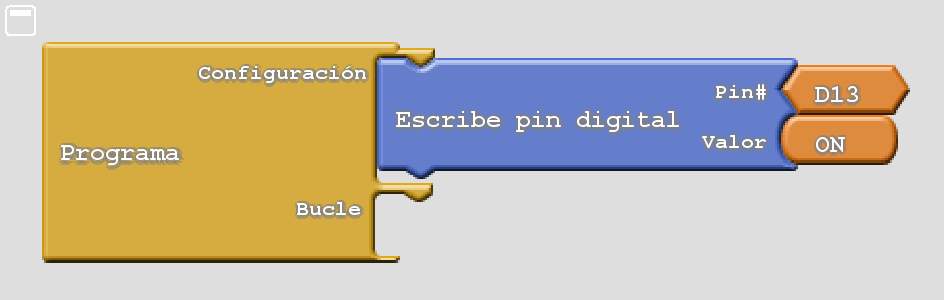

  1. Copieu el programa següent per activar el LED D13 de la placa Arduino.

    Programa Ardublock. D13 On.

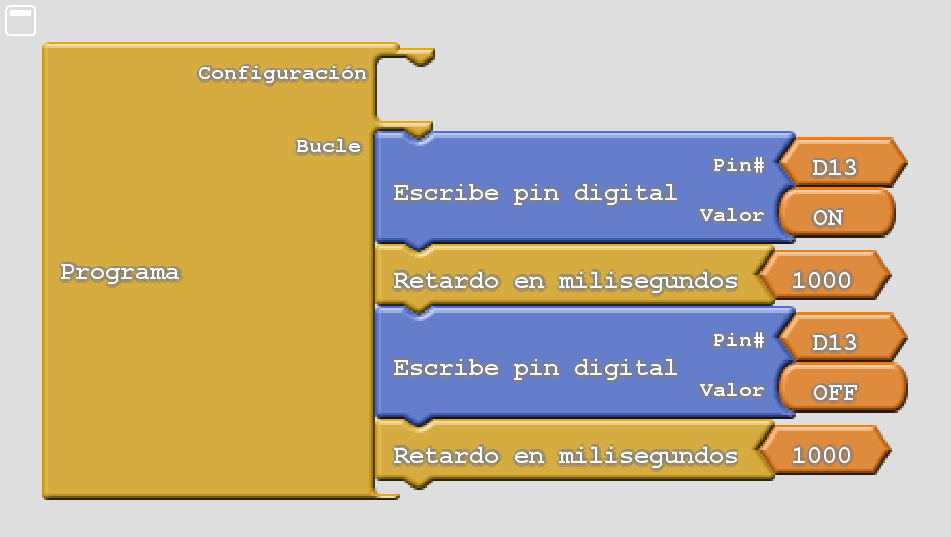

  2. Copieu el programa següent per flash el LED D13 de la placa Arduino.

    Programa Ardublock. D13 blink.

  3. Feu un programa que faci parpellejar el LED D13 amb un temps en una dècima de segon i dos segons.

Llum i desactivació dels LED del tauler de control

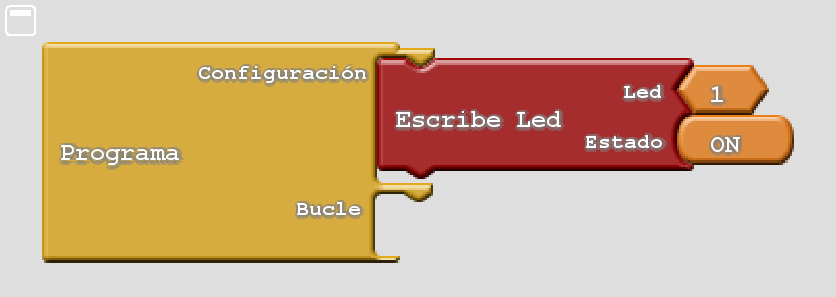

  1. Copieu el programa següent per activar el LED D1 del tauler de control Picuino.

    Programa Ardublock. Picuino D1 On.

  2. Enceneu de forma permanent les LEDES D1, D3 i D5.

  3. Enceneu el LED D1, espereu un segon, activeu el LED D2, espereu un segon, continueu la seqüència fins que els primers 4 LED estan encesos. Un cop finalitzat, el programa mantindrà els 4 LED encesos.

  4. Enceneu els LEDs vermells, ambre i verds com en un semàfor.

    Primer el LED verd s’encendrà i es mantindrà durant 4 segons. El LED verd s’apagarà i el LED ambre s’encendrà durant 3 segons. Finalment, el LED ambre s’apagarà i el vermell s’encendrà, que es mantindrà durant 4 segons.

    Aquesta seqüència es repetirà contínuament.

  5. Modifiqueu l'exercici anterior de manera que el LED ambre parpelleja tres vegades, canviant l'encesa a la segona meitat, abans d'encendre el LED vermell.

  6. Programa una balisa que s’encén alternativament el LED vermell i el LED blau. Cada LED ha de romandre un segon. Un dels dos LED sempre ha de ser i mai serà els dos LED alhora.

  7. Al començament del programa, el LED D1 s'encendrà un segon desactivarà el LED D1 i el LED D2 s'encendrà. D’aquesta manera es continuaran activant els primers 5 LED, de manera que només hi hagi un LED. Un cop finalitzada la seqüència, tornarà a començar des del principi.

  8. Feu una modificació a l’exercici anterior de manera que en tot moment hi hagi 2 LEDES encès.

    Al començament del programa, els LED D1 i D2 s’han d’encendre.

    Al cap d'un segon, els LeDes D2 i D3 s'encendran.

    La seqüència continuarà fins que LEDES D6 i D1 s’encenguin.

    A partir d’aquest moment, el programa es repetirà de nou des del principi.
