1. Introducció al panell PC42

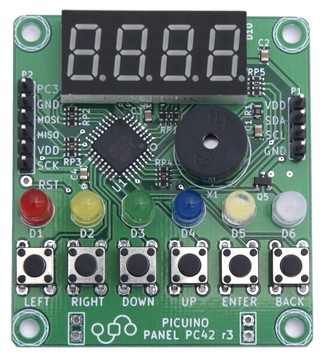

Panel de control PC42 r3.

El panell de control PC42 PICUINO és un component electrònic que permet que una placa Arduino mostri i rebi informació de l’usuari amb llums LED, botons, sons i una pantalla de 7 segments.

Amb el tauler de control, realitzar programes interactius per a Arduino és més fàcil i intuïtiu. Els nombrosos exemples i exercicis d’aquest tutorial faciliten l’aprenentatge des de zero, ajudant amb exercicis guiats que redueixen la complexitat i els dubtes.

La instal·lació és molt senzilla, només cal connectar 4 cables i instal·lar una llibreria a l’entorn ARDUINO IDE. Tots els passos es detallen a: Ref: Secció d'instal·lació <C42-install>.

Els bitllets del panell estan protegits contra la inversió de polaritat, de manera que un error en la connexió no destrueix el panell.

Per què utilitzar el tauler de control PC42?

  • Inclou un ** tutorial ** que serveix com a guia d’aprenentatge a pas.
  • Inclou ** exercicis ** per aprendre a programar.
  • Inclou ** Arcublock ** per programar amb ** blocs gràfics **.
  • Eviteu els errors perquè ** redueix les connexions ** Cables amb plaques de prototip.
  • Grup en una placa petita ** molts components discrets.
  • És ** Robust ** i no es destrueix per una mala connexió.
  • Facilita el conjunt ràpid ** de projectes complexos.
Logotipo de Ardublock-Picuino.

Característiques tècniques

El tauler de control està compost pels components següents:
  • Un segment de 7 i 4 figures es mostren
  • Sis leds, un d’ells RGB
  • Un sonor per emetre tons
  • Sis botons
  • Un microcontrolador que controla tots els components
Les seves especificacions tècniques són les següents:
  • Tensió alimentària: 5 volts.
  • Consum elèctric: 8è en repòs, 80 mA amb tots els LED i exhibició encesa.
  • Comunicació de la sèrie TWI / I2C amb 74 adreça decimal (0x4a hexadecimal)
  • Dimensions: 50 x 55 x 12 mm
  • Pes: 10 GR

Avís

** Una tensió d'alimentació superior a 5 volts danyarà la placa de manera permanent. **
