1. Codi de colors de resistències

Código de colores de las resistencias.

El codi de color de les resistències serveix per expressar el valor d’una resistència en ohms (ω) i la seva tolerància, a través de diverses bandes de colors impreses al cos de resistència, que es pot veure des de qualsevol posició.

La notació de resistència és similar a la notació científica, amb una mantisa de dos digits i un exponent d’una figura.

El document següent té exercicis per traduir tots els codis de colors de les resistències de la sèrie comercial E6. La meitat dels exercicis consisteix a traduir bandes de colors amb el valor dels ohms i l’altra meitat consisteix a traduir el valor de la resistència en ohms a bandes de colors. En tots els exercicis, el 5% de tolerància s’ha utilitzat per ser la més comuna.

: Descarregueu: Problemes de codi de color i llei ohm. Format PDF. <electrònica/resistències-color/electronic-codigo-colors.pdf>
: Descarregueu: Problemes de codi de color i llei ohm. Format de paraules. <electrònica/resistències-color/electronic-codigo-colors.doc>

Taula de codi de colors

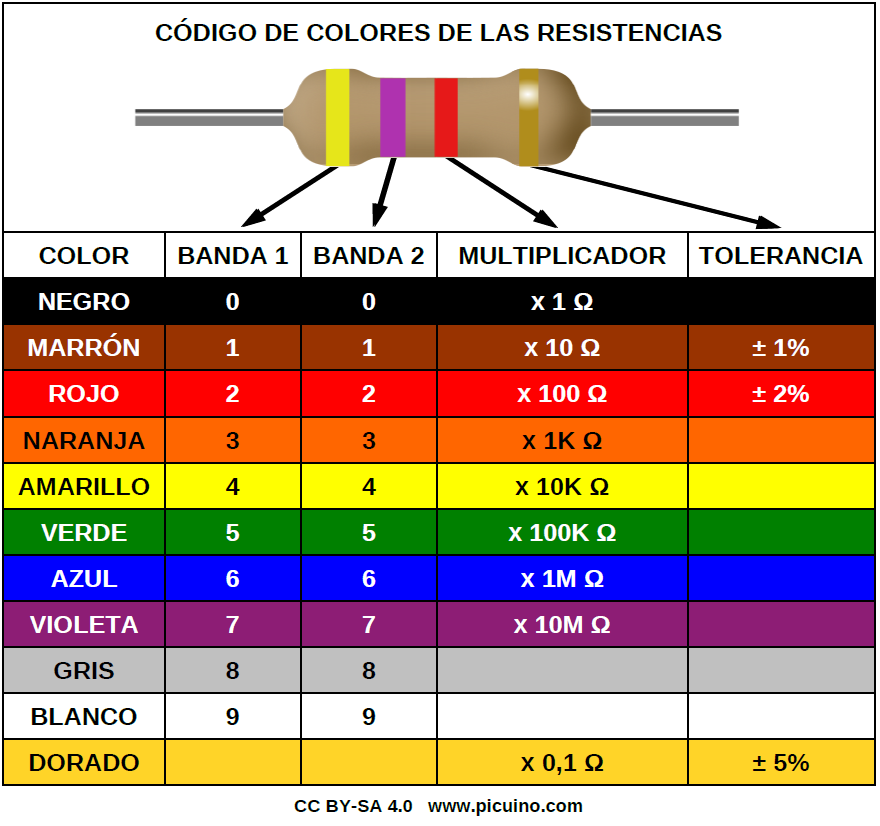

Tabla con el código de colores de las resistencias.

Prefixos del sistema internacional:

  • µ = micro = 0.000 001
  • M = Mili = 0,001
  • k = quilo = 1 000
  • M = mega = 1 000 000

Traduir els colors al valor numèric

Per traduir el codi de colors al valor numèric, seguirem els passos següents:

  1. Col·loqueu la resistència en la posició correcta de manera que la banda de colors de la tolerància estigui a la dreta.

    La majoria de les vegades la tolerància a la resistència és del 5% i la banda és daurada, fàcilment distingible.

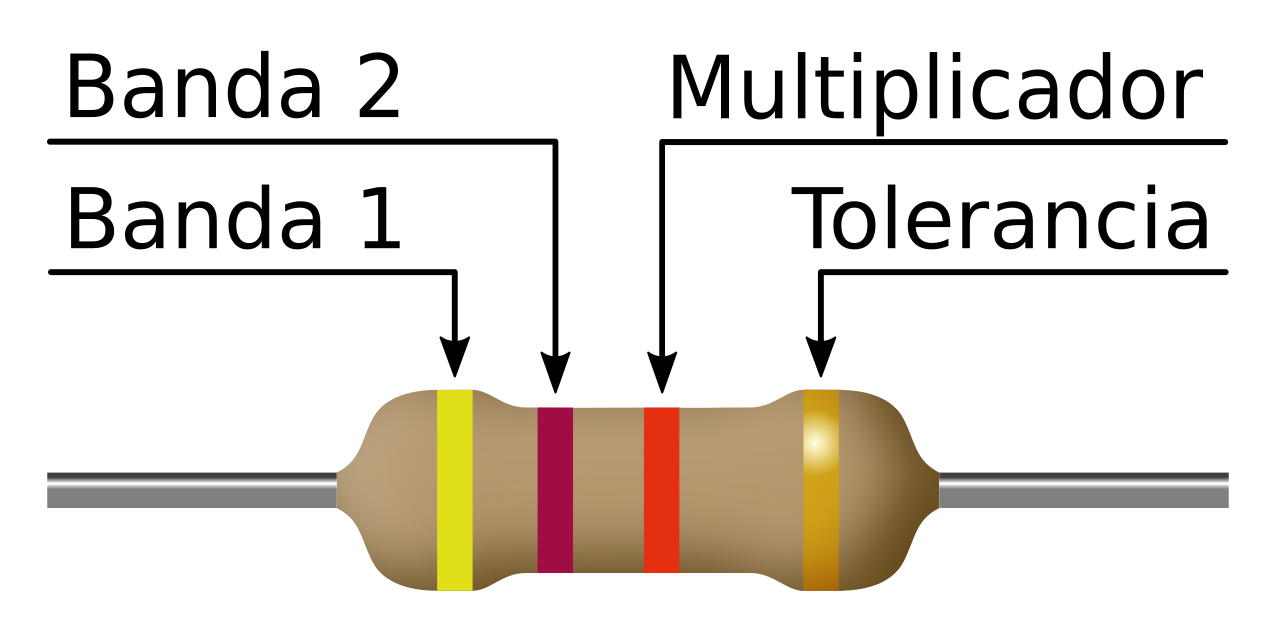

    La resistència es quedaria amb les bandes

    Taronja violeta groc

  2. Traduïu les dues primeres bandes de colors als números. En el cas de la resistència d’exemple, els colors són grocs i violetes.

    Groc = 4

    Violeta = 7

    De manera que el primer número és de 47

  3. Traduïu la tercera banda de colors a un multiplicador

    Banda taronja = 3 zeros = multiplicador x 1000

  4. Multipliqueu el primer número pel multiplicador per calcular el valor final.

    47 x 1000 = 47000 ohms

  5. Utilitzeu els sufixos per simplificar valors molt grans.

    47000 ohms = 47k ohms

Casos especials

  1. Quan la segona banda és zero, cal tenir en compte que s’afegeix als zeros del multiplicador.

    Per exemple, una resistència amb els colors següents.

    Or marró negre d'or d'or

    Es tradueix com a 10 amb 100 multiplicadors que resulta ser de 1000 ohms o 1K ohmio.

  2. Quan el multiplicador és d'or, en lloc de multiplicar -lo s'ha de dividir per 10.

    Per exemple, una resistència amb els colors següents.

    Or verd d'or

    Es tradueix com a 56 amb multiplicador 0,1 que resulta ser de 5,6 ohms.

Traduir el valor numèric en colors

Per traduir un valor de resistència a les bandes de colors, seguirem els passos següents.

  1. Traduïu el valor de la resistència a ohms sense cap prefix. Per exemple, per a una resistència de 3,9k ohmios

    3,9k ohms = 3900 ohms

  2. Cerqueu les dues primeres bandes de colors del valor de resistència. Per exemple, per a una resistència de 3900 ohms

    3 = taronja

    9 = blanc

  3. Calculeu el multiplicador per afegir els zeros que falten. En el cas de la resistència de 3900 ohms.

    Multiplicador = 100 = color vermell (2 zeros)

  4. Afegiu la banda de tolerància al color de l’or.

    Or taronja d'or blanc

Casos especials

  1. Quan la segona banda és zero, cal tenir en compte que es resti dels zeros del multiplicador.

    Per exemple, una resistència amb el valor de 100 ohms.

    Black Brown = 10

    Necessiteu un multiplicador marró x 10

    El resultat és

    Marró negre marró

Qüestionaris

Tipus de prova qüestionaris per calcular el valor de les resistències del codi de colors o per calcular els colors del valor de resistència.
