El calibre ** **, també anomenat ** King's Foot **, és un instrument de mesura de major precisió que una regla mil·límetre.

El calibre té diverses mandíbules i una sonda amb què es poden mesurar fàcilment diàmetres exteriors, diàmetres i profunditats interiors.

El seu ** nonio ** també es diu escala ** vernier ** és una escala auxiliar que permet la mesura de distàncies amb precisió de 0,1 mil·límetres a 0,02 mil·límetres. Aquesta precisió millora 10 vegades o més la precisió d’una regla mil·límetre.

Parts del calibre

Un calibre es compon de les parts següents:

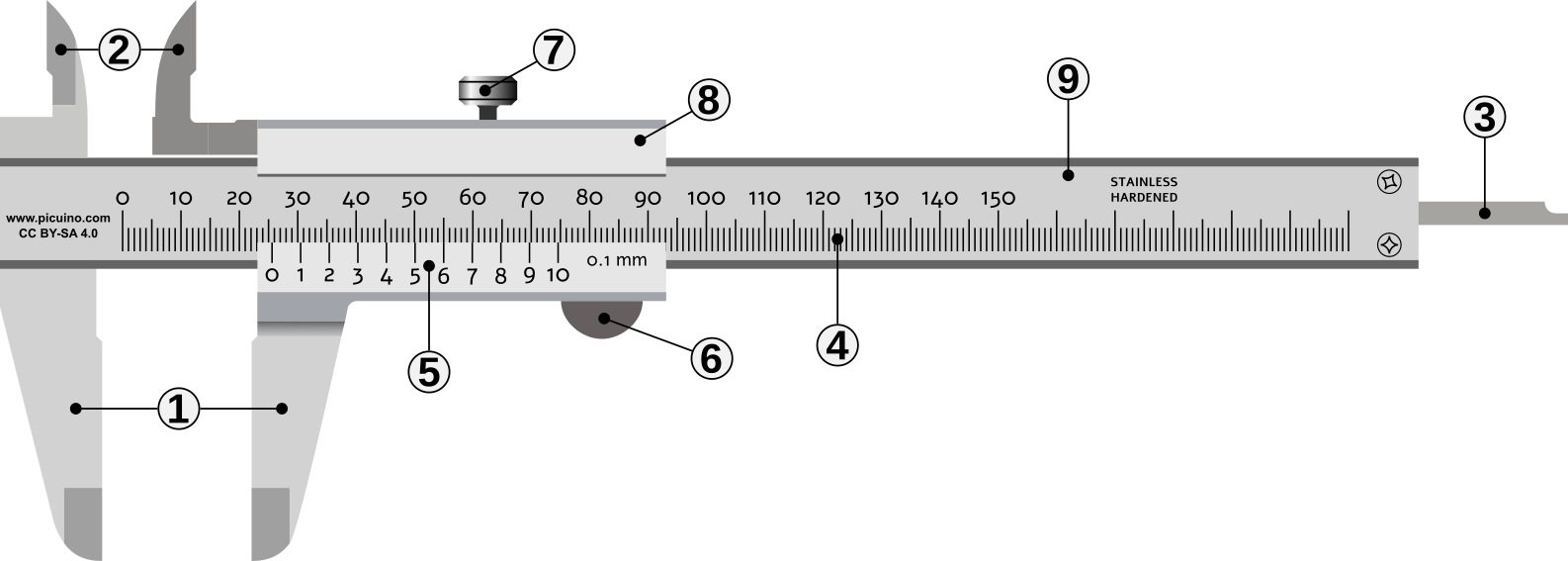

Calibre de medida con sus partes señaladas por números.

Parts d’un calibre o peu del rei.

  1. Mesura a l'aire lliure.
  2. Articulacions per mesurar interiors.
  3. Sonda per mesurar les profunditats.
  4. Escala Milimetada principal.
  5. Nonio per llegir fraccions mil·límetres.
  6. Botó lliscant.
  7. Cargol de fre.
  8. Diapositiva (part mòbil del calibre).
  9. Regla (part fixa del calibre).
Corredera de un calibre moviéndose sobre la regla.

Lliscament d’un calibre que avança sobre la regla.

Realització de mesures

A les imatges següents podeu veure com es prenen les mesures exteriors, interiors i de profunditat d’una peça.

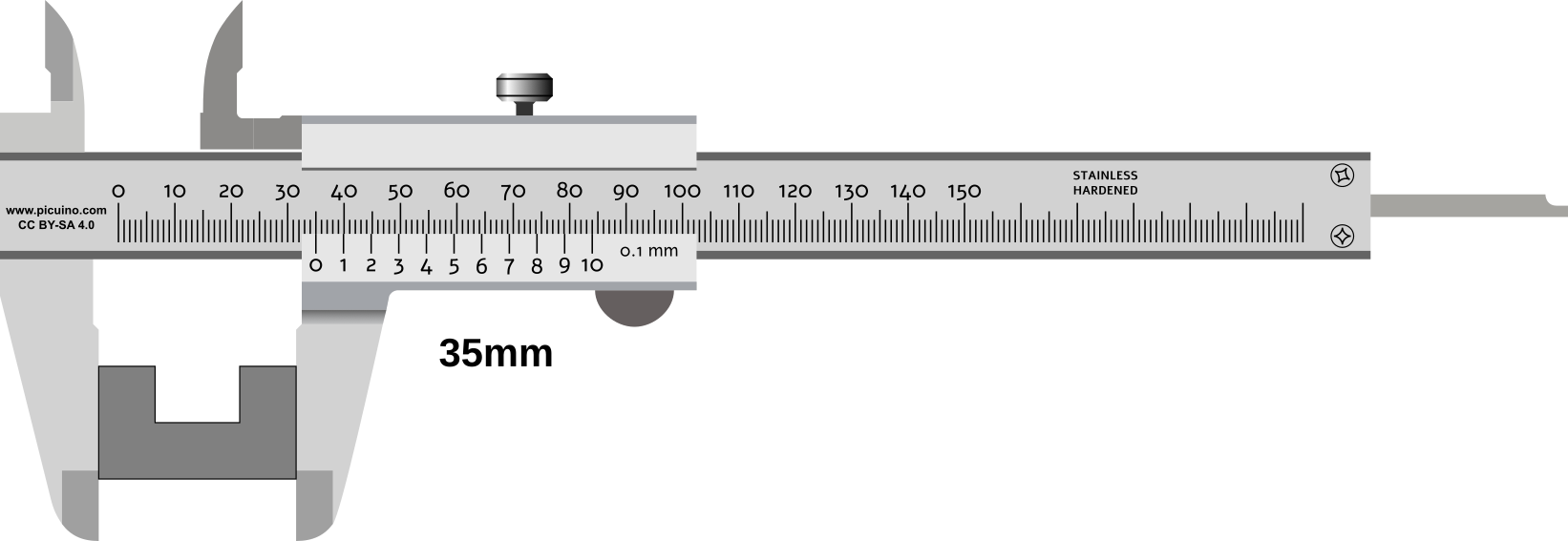

Calibre tomando una medida exterior.

Calibre prenent una mesura exterior.

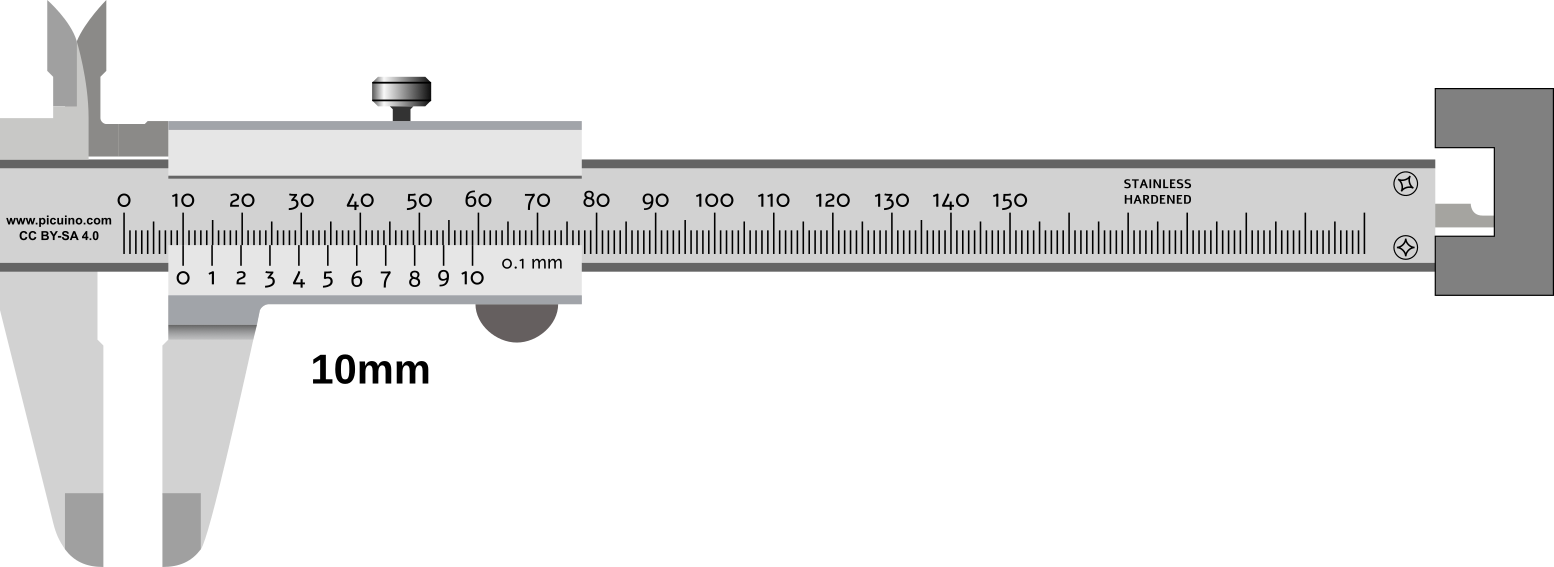

Calibre tomando una medida interior.

Calibre prenent una mesura interior.

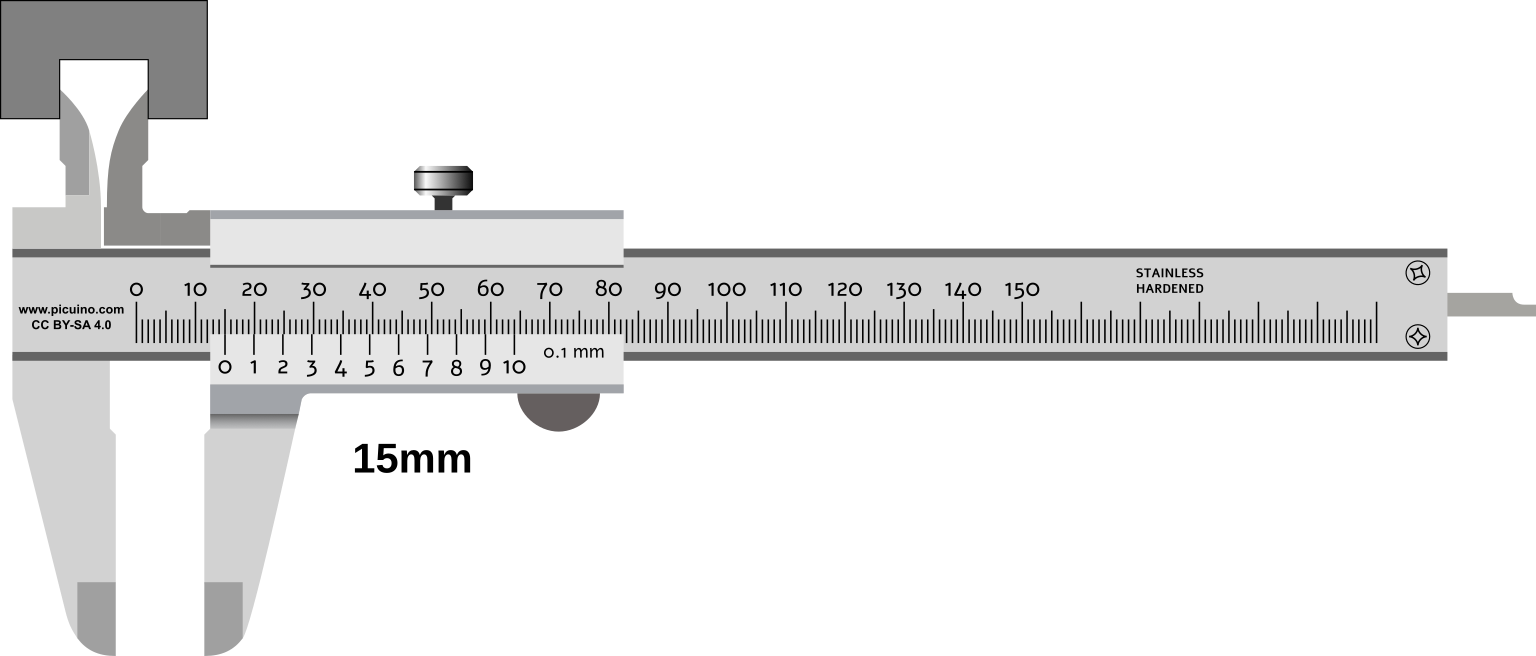

Calibre tomando una medida de profundidad.

Calibre prenent una mesura de profunditat.

Mesura amb Nonio

La mesura en mil·límetres d’un calibre es pot observar a l’escala principal, on coincideix amb la marca 0o del Nonio.

La mesura en mil·límetre es pot observar en el punt on una de les línies noianes coincideix exactament amb una línia d’escala principal.

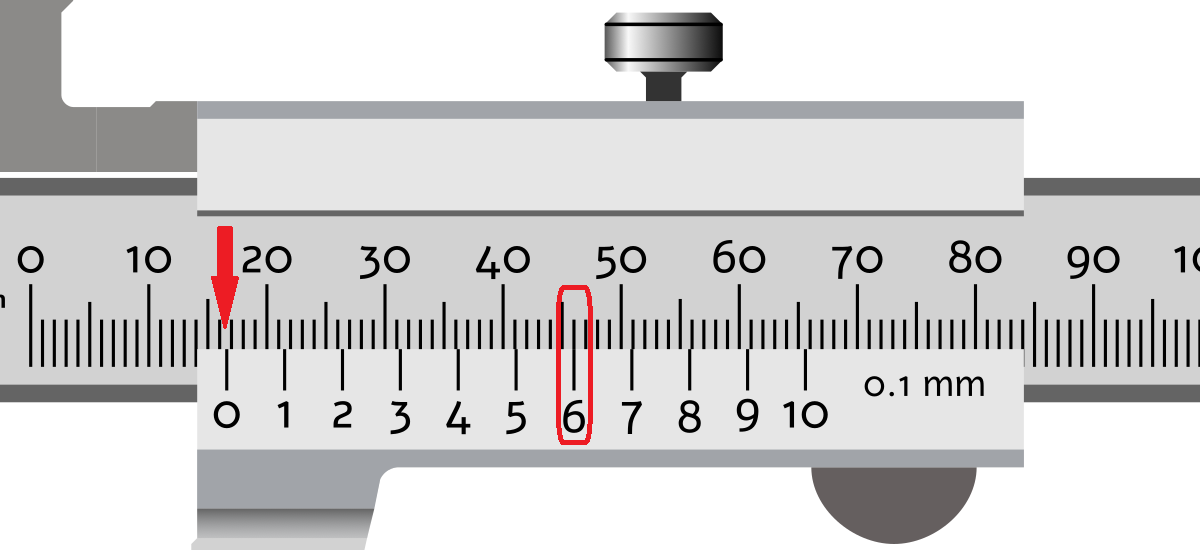

Medición de una distancia de 16,6 milímetros con un calibre.

Mesura d’una distància de 16,6 mil·límetres.

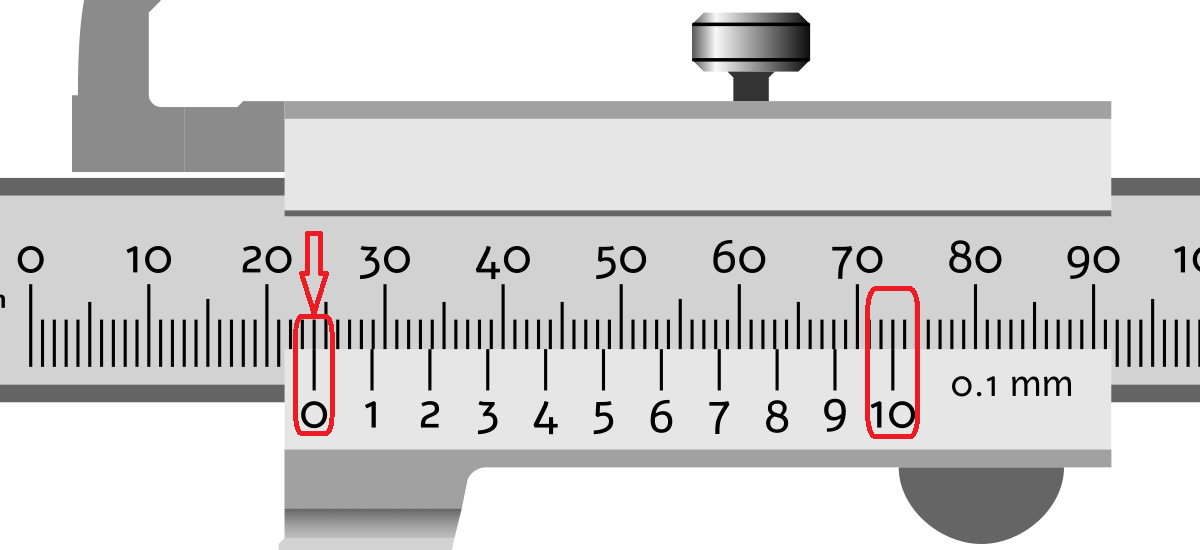

Medición de una distancia de 24,0 milímetros con un calibre.

Mesura d’una distància de 24,0 mil·límetres.

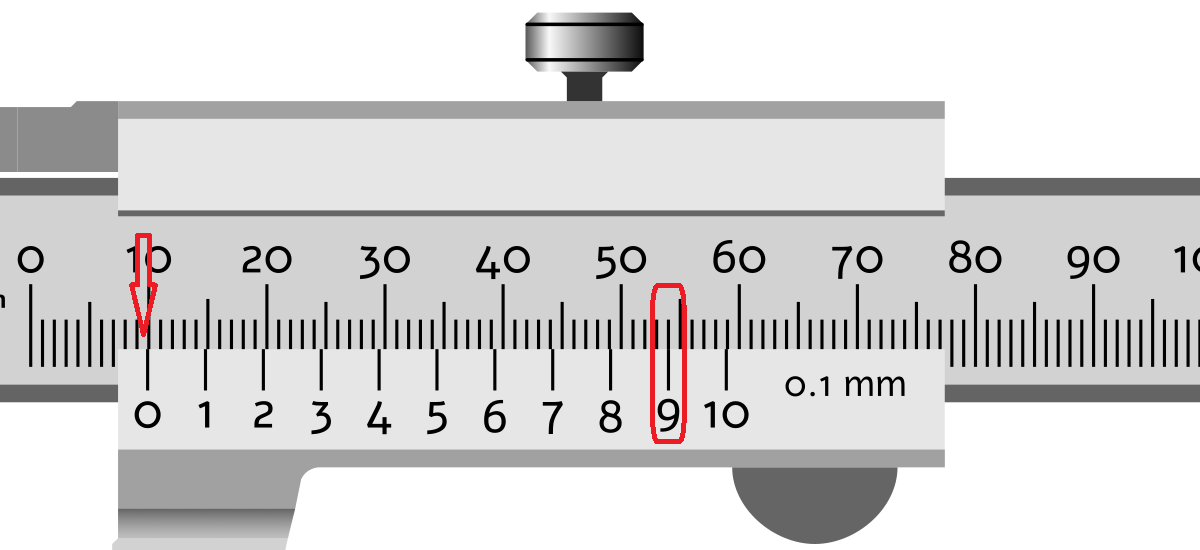

Medición de una distancia de 9,9 milímetros con un calibre.

Mesura d’una distància de 9,9 mil·límetres.

Calibre virtual

Simulació d’un calibre amb precisió de 0,05 mil·límetres <https://www.stefanelli.eng.br/es/calibre-virtual-simulator-milimetro-05/> `__.

Exercicis de mesurament

Full amb exercicis per realitzar distàncies amb el calibre

: Descàrrega: Exercicis de mesura amb calibre. Format PDF. <Mechalibre-Measured.pdf>
