1. Alzado¶
El alzado es la vista principal de una pieza. Es la representación de la pieza observada de frente.
El alzado muestra principalmente la altura y la anchura de la pieza.
En la vista en tres dimensiones el alzado suele representarse con una flecha mirando hacia la figura.
Se elige como alzado aquella vista que permite representar mejor la forma de la pieza, mostrando el mayor número posible de detalles y evitando, en lo posible, líneas ocultas.
Ejemplos¶
En los siguientes ejemplos se puede ver, en tono gris, las diferentes caras de la pieza en tres dimensiones que se pueden observar desde el alzado. También están representadas las aristas del alzado, que es lo único que se debe dibujar.
El alzado no se debe colorear ni rellenar con color gris, solo se representarán las aristas con una línea gruesa.

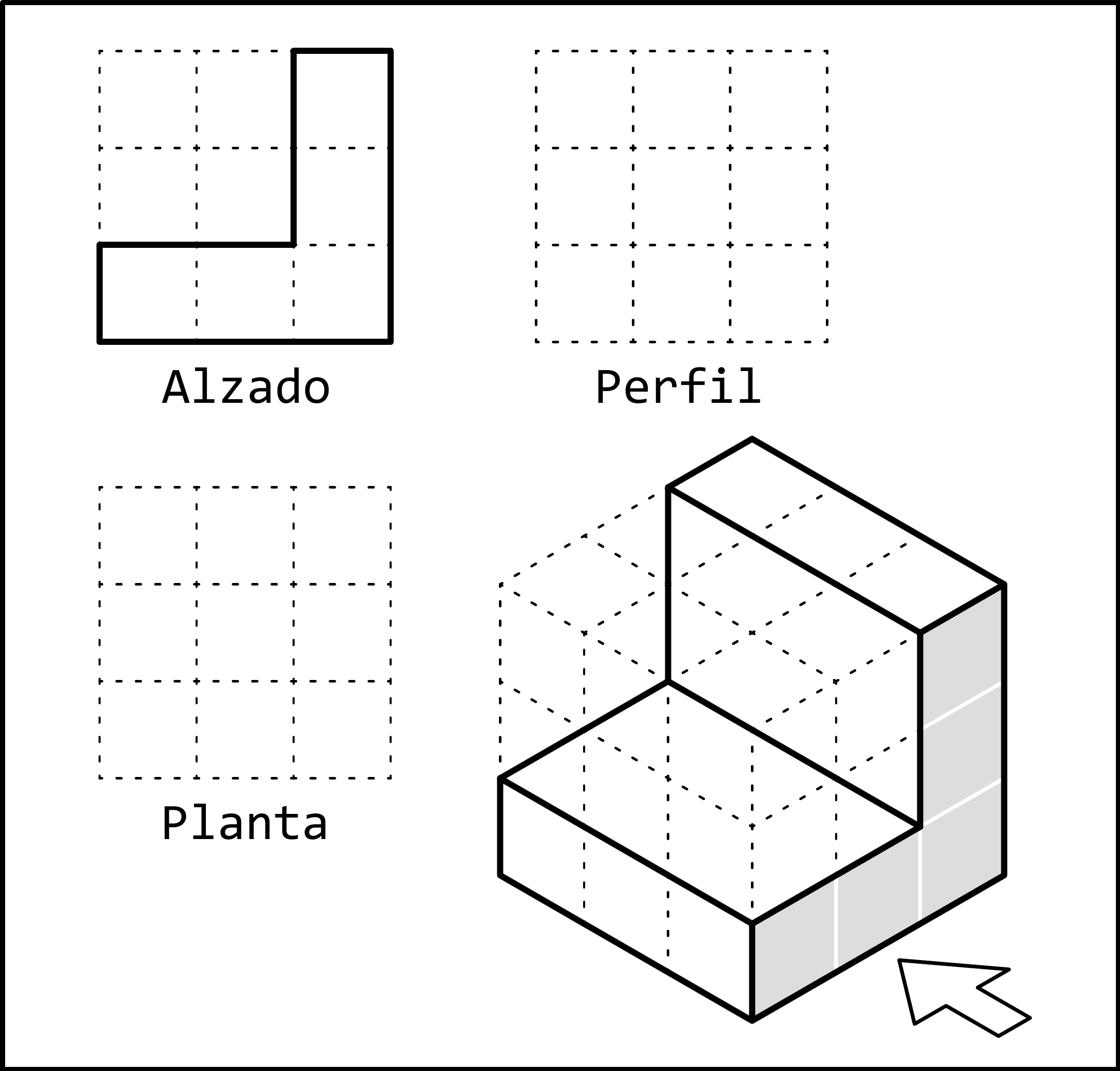

En la siguiente pieza desde el alzado se puede ver una forma de ele hacia la izquierda. Esa es la figura que representaremos en el alzado.

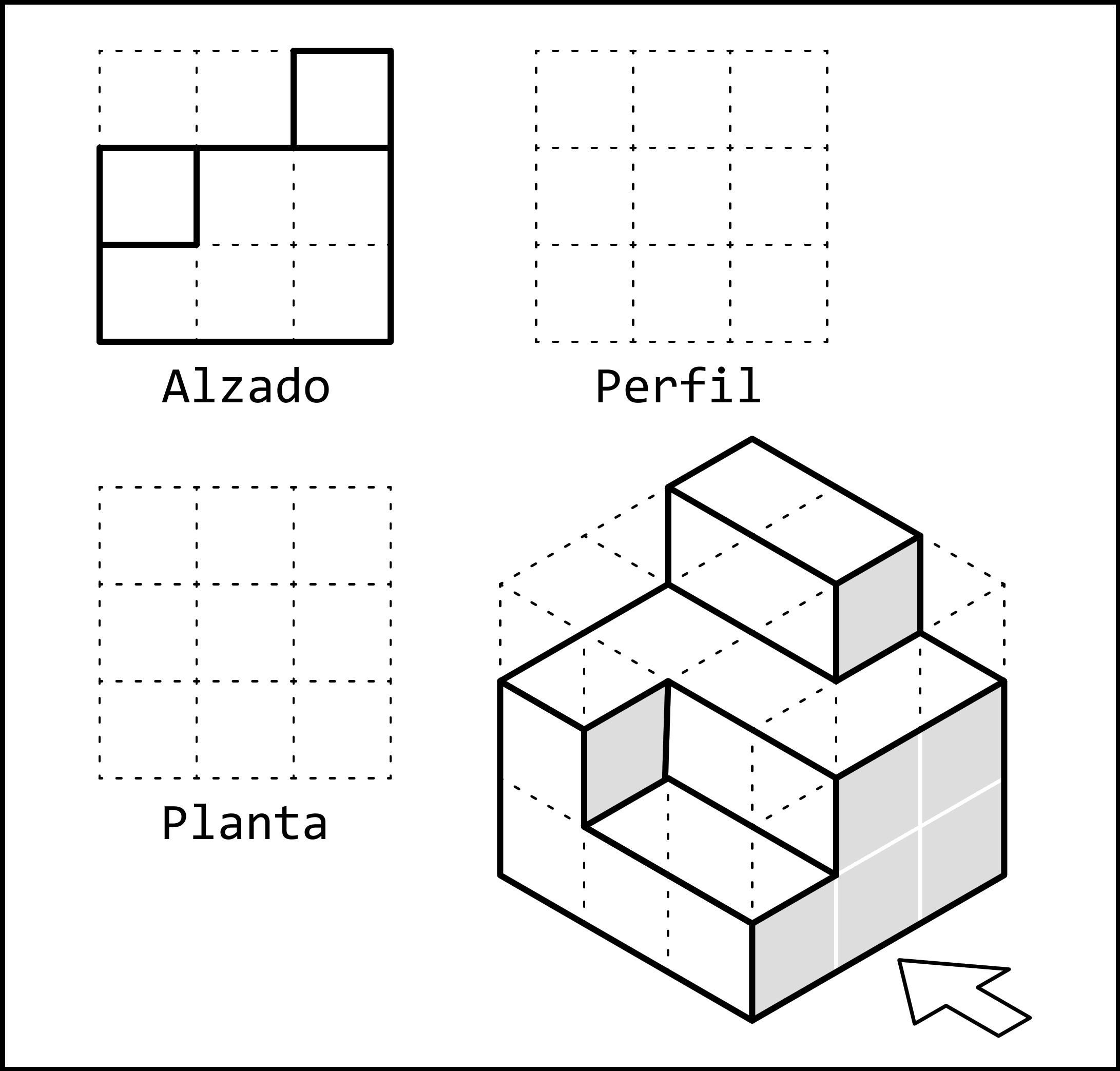

En la siguiente pieza podemos ver debajo una ele hacia la izquierda y arriba un cuadrado mediano con otro cuadrado pequeño que sobresale arriba a la derecha. Esas dos figuras las representaremos en el alzado.
Aunque las dos figuras están en dos profundidades diferentes en la pieza, en la vista del alzado no se representa la profundidad, por lo que las dos figuras comparten el mismo plano.

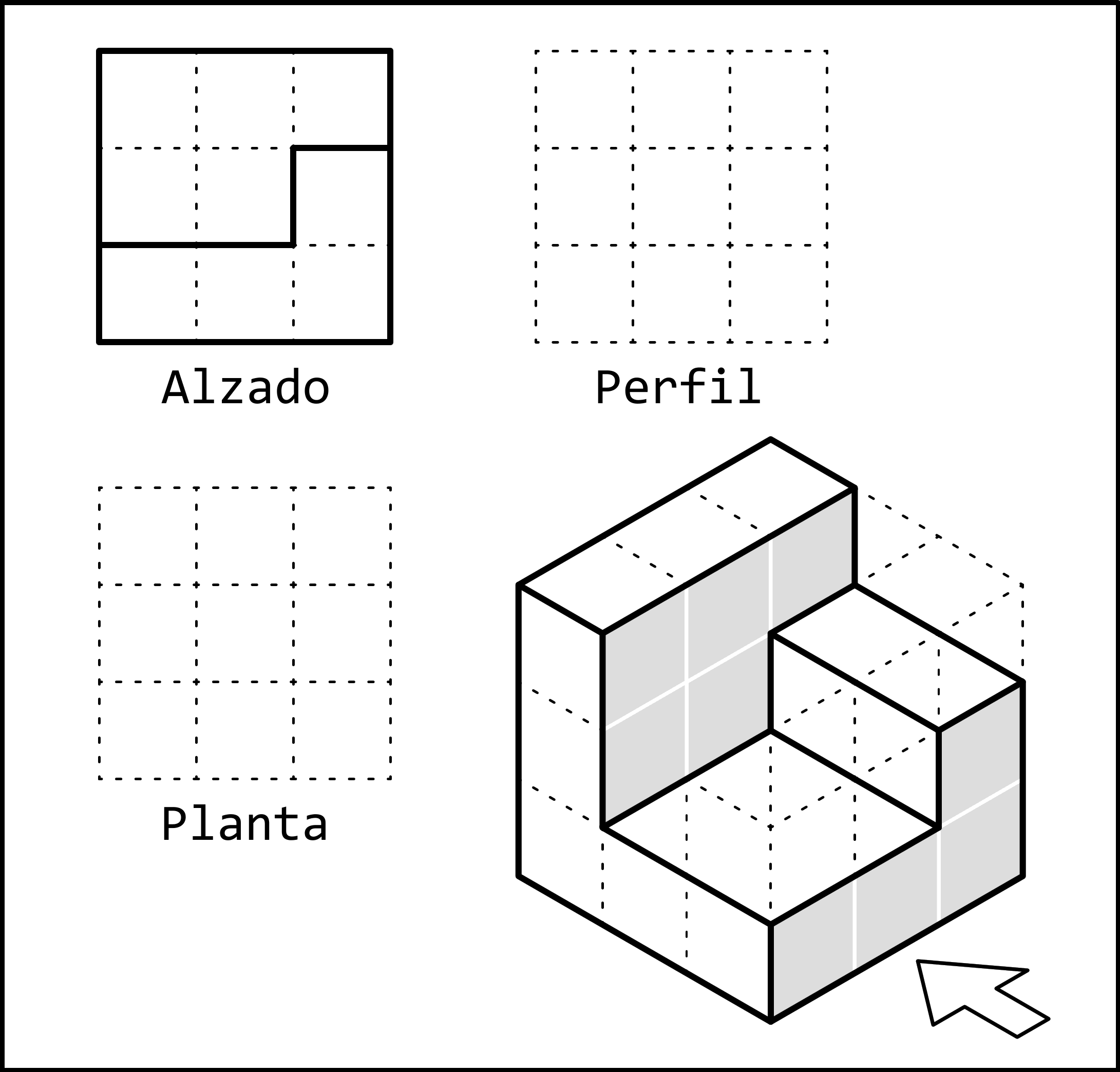

La siguiente pieza tiene tres figuras. Es importante distinguir en este caso qué figura está a la izquierda, cuál está a la derecha y a qué altura se encuentra cada una. La flecha del alzado nos servirá de referencia para situar cada figura en su posición. Un pequeño cuadrado a la izquierda y en la segunda fila de altura y otro pequeño cuadrado a la derecha y arriba del todo.

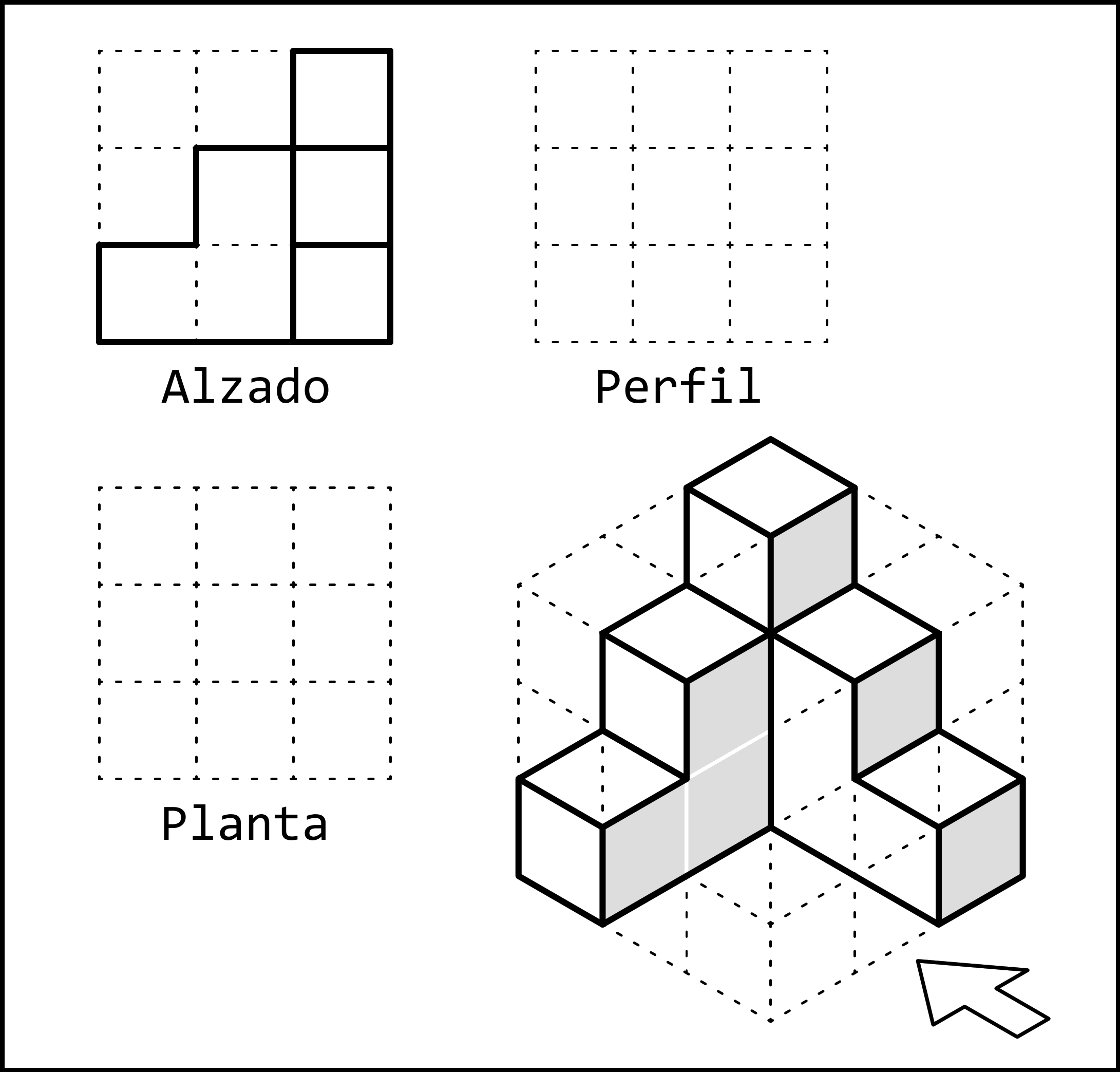

Esta última pieza tiene dos escaleras con orientación diferente. La escalera de la izquierda se ve desde el alzado como una ele, mientras que la escalera de la derecha muestra tres cuadrados frontales de los escalones.
