Vistas¶

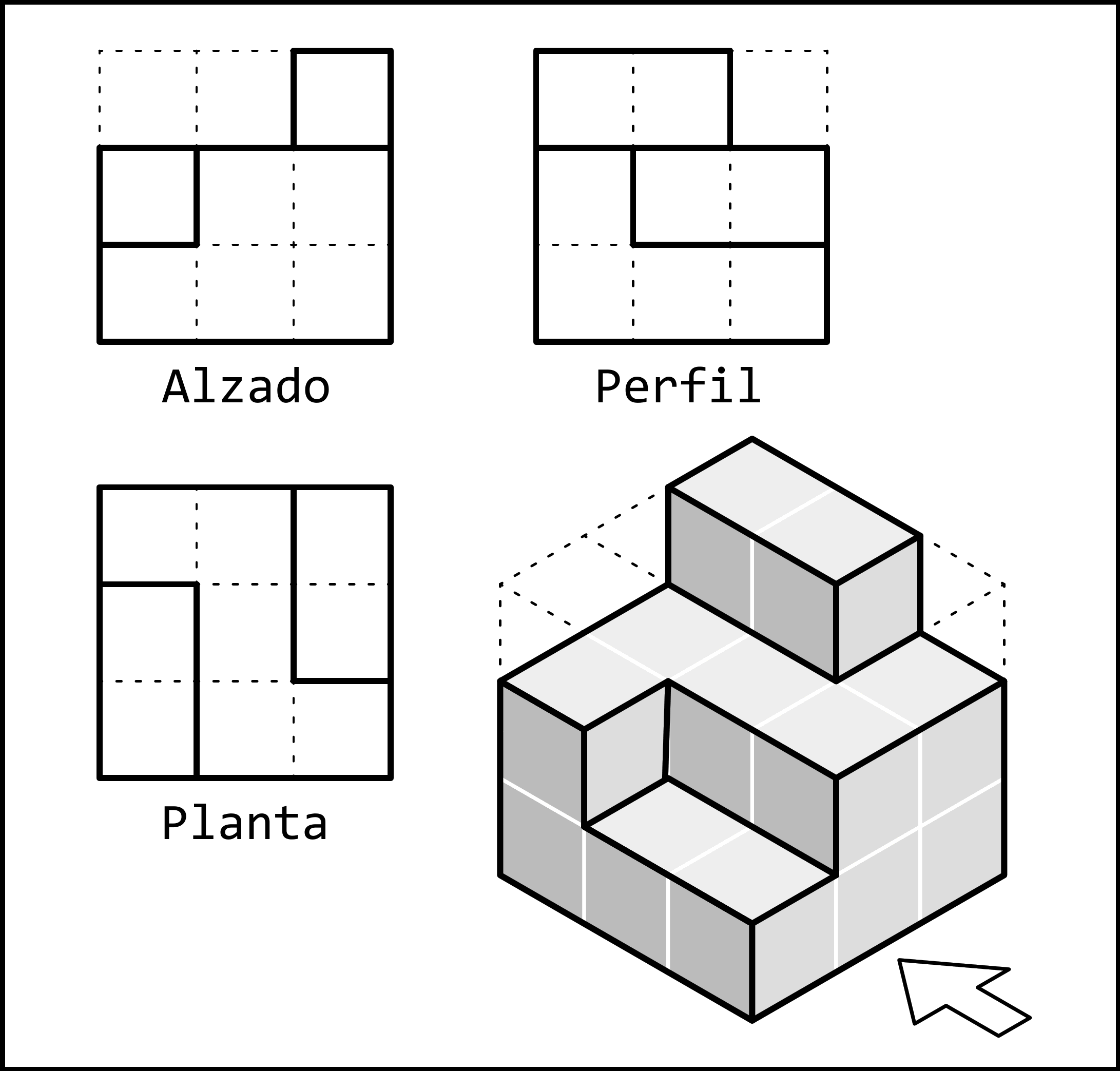

Las vistas son dibujos de una figura desde distintas perspectivas. Las vistas son el alzado (vista de frente), el perfil (vista de lado) y la planta (vista desde arriba). En concreto vamos a utilizar el sistema europeo, que ordena la posición de las tres vistas de manera diferente al sistema americano.
Este método de representar una figura tridimensional en varios dibujos se denomina sistema diédrico.
A continuación aparecen ejercicios de obtención de vistas de una figura, graduados en dificultad desde el nivel básico hasta el nivel más complejo con objetos curvos.
Todos los ejercicios tienen una versión con el sistema de vistas europeo (alzado a la derecha) y otra versión no convencional en la que el alzado se ha escogido a la izquierda de la figura y el perfil a la derecha.
