7. Resistencia eléctrica¶
La resistencia eléctrica es la oposición que muestran ciertos componentes (las resistencias) al paso de la corriente eléctrica. Cuanto mayor es el valor de la resistencia de un componente, menos corriente pasará a través de él.
Las resistencias tienen tres grandes aplicaciones:
Generar calor. Es una de las aplicaciones principales. Por ejemplo las resistencias de una tostadora producen calor hasta tostar el pan. Las resistencias de un horno, de una lavadora o de una manta eléctrica son otros ejemplos cotidianos.

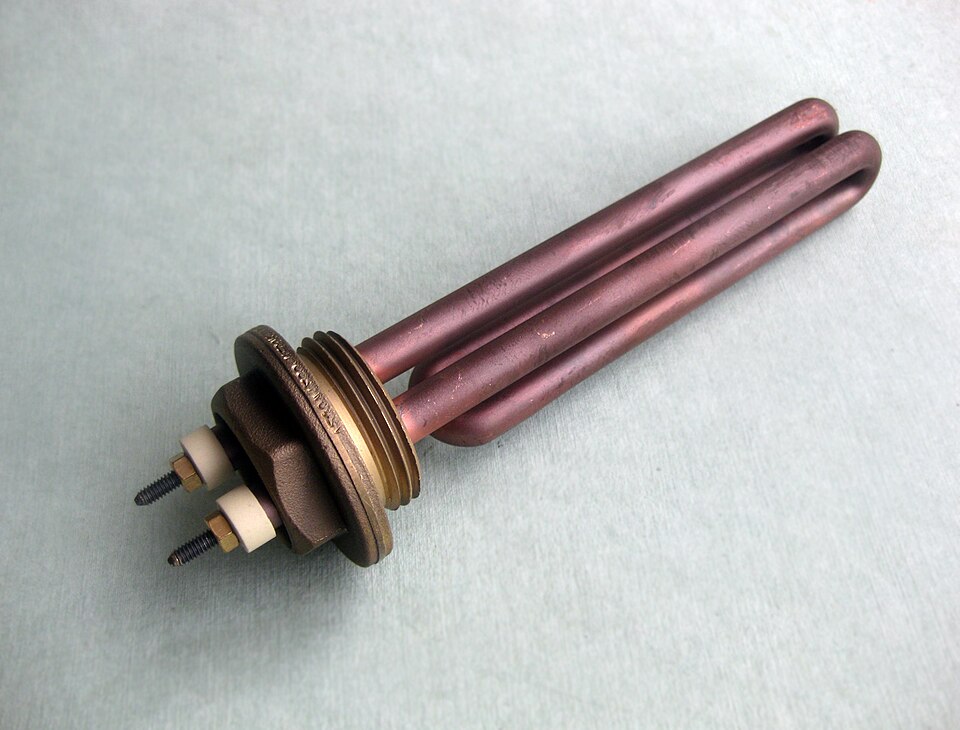

Resistencia de calentamiento de una máquina de café.¶
Acosta.eu, CC BY-SA 3.0 Unported, via Wikimedia Commons.
Reducir la corriente. Es el caso de las resistencias que se colocan en serie con los ledes para que estos no se quemen al conectarlos a la tensión directamente. Otro ejemplo se encuentra en las resistencias que se conectan en serie con las bornas de un motor eléctrico para que el arranque del motor se produzca suavemente, sin brusquedad.
Conseguir tensiones intermedias. En electrónica esta es una de las principales aplicaciones de las resistencias. A partir de una fuente de tensión de 5 voltios se pueden conseguir tensiones desde 0 voltios hasta 5 voltios pasando por todo el rango intermedio.
En el siguiente circuito simulado se han conectado dos resistencias en serie para conseguir una tensión menor que la tensión de la pila. Modifica el valor de las resistencias para poder conseguir una tensión de salida exacta de 3.5 voltios.
Ohmios¶
El valor de resistencia eléctrica se mide en ohmios, abreviado con la letra griega omega [Ω]. En la siguiente tabla aparecen valores típicos de varios componentes comunes en nuestro entorno basados en resistencias:
| Componente | Resistencia [Ω] |
|---|---|
| Lámpara de automóvil de 15 vatios de potencia. | 10 ohmios |
| Calentador eléctrico de aire. | 22 ohmios |
| Resistencia de limitación de corriente de un led indicador. | 220 ohmios |
| Resistencia de entrada de un amplificador de audio. | 10 000 ohmios |
| Resistencia de entrada de un polímetro. | 10 000 000 ohmios |
Ohmímetro¶
Un ohmímetro es un aparato que permite medir la resistencia de un circuito compuesto por resistencias. El ohmímetro inyecta en el circuito una cierta cantidad de corriente para poder hacer la medición. Por esta razón, hay que desconectar todas las pilas del circuito antes de medir la resistencia eléctrica con este aparato.
Para simular un ohmímetro debemos escogerlo desde el menú Dibujar...
Medidores y Etiquetas... Añadir Ohmímetro.
En la siguiente simulación, añade los ohmímetros necesarios para medir el valor de resistencia de R1 en serie con R2 y el valor de resistencia de R1 en paralelo con R2.
Ejercicios¶
- ¿Qué es la resistencia eléctrica?
- ¿Qué aplicaciones puede tener una resistencia eléctrica?
- ¿En qué unidades se mide la resistencia eléctrica? Nombra 3 elementos cotidianos y su resistencia eléctrica.
- ¿Cómo se llama el aparato que mide la resistencia eléctrica? ¿Cómo se debe conectar a las resistencias?
