4. Conexión en circuito mixto¶
Un circuito mixto combina conexiones en serie y conexiones en paralelo.

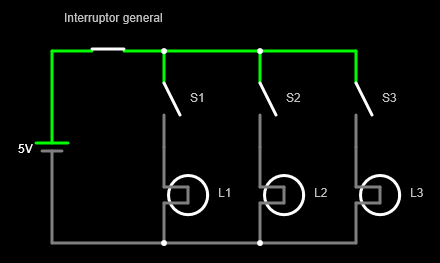

En el siguiente circuito hay un interruptor general que está en serie con el resto de los elementos. Esto significa que puede cortar el paso de corriente o dejar pasar corriente a todo el resto del circuito:
Los interruptores S1, S2 y S3 están en serie cada uno de ellos con su lámpara correspondiente L1, L2 y L3. Eso significa que cada uno de los interruptores puede encender o apagar cada una de sus lámparas en serie.
Como las tres ramas interruptor-lámpara están conectadas en paralelo, cada una funciona de manera independiente de las otras, por lo que se pueden encender o apagar sin afectar a las demás.
Simula en el simulador online el circuito anterior para comprobar su funcionamiento:
Interruptor con lámparas en paralelo¶
En el siguiente circuito mixto, un solo interruptor permite el encendido o apagado de múltiples lámparas en paralelo. Este circuito es muy usado para encender muchos puntos de luz de una habitación o pasillo desde un solo interruptor:
Simula en el simulador online el circuito anterior para comprobar su funcionamiento:
Ejercicios¶
- ¿Qué es un circuito mixto?
- ¿Cuándo es conveniente utilizar una conexión en serie en un circuito mixto?
- ¿Cuándo es conveniente utilizar una conexión en paralelo en un circuito mixto?
- En el primer circuito ¿qué posiciones deben tener los interruptores para que se encienda solo la lámpara L2?
- En el segundo circuito ¿qué ocurriría si se retira la lámpara L3?
