1. Interruptor y pulsador

En esta práctica simularemos un circuito que enciende una lámpara con un interruptor y otro circuito que enciende una lámpara con un pulsador. Los interruptores mantienen todo el tiempo el circuito encendido o apagado una vez que se accionan. Sin embargo los pulsadores solo mantienen el circuito encendido mientras se accionan.

Las aplicaciones típicas de los interruptores son encender una luz de una habitación, encender una regleta de conexión eléctrica o encender un equipo eléctrico.

Las aplicaciones típicas de los pulsadores son accionar el timbre de una casa, el motor de una batidora eléctrica o accionar la apertura de una puerta de portal.

Interruptor

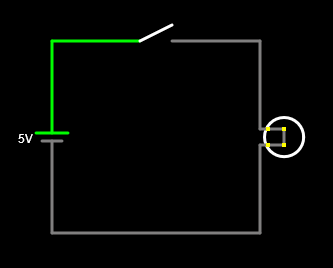

Simula con el simulador online el siguiente circuito con interruptor:

Para obtener cada uno de los elementos del circuito se debe buscar en el menú Dibujar o pulsar la tecla correspondiente y clicar con el ratón en la pantalla arrastrando:

Elemento	Menú	Tecla
Pila	Dibujar... Fuentes... Añadir Fuente de Tensión (2 terminales) (Arrastra el ratón desde abajo hacia arriba)	v
Interruptor	Dibujar... Componentes de Control... Añadir Interruptor	s
Lámpara	Dibujar... Salidas... Añadir Lámpara
Cable	Dibujar... Añadir Conexión Eléctrica	w

Pulsador

Simula con el simulador online el siguiente circuito con pulsador:

Elemento	Menú	Tecla
Pulsador	Dibujar... Componentes de Control... Añadir Pulsador

Ejercicios

1. ¿Cómo funciona un interruptor?

2. ¿Cómo funciona un pulsador?

3. Enumera dos aplicaciones típicas de un interruptor y dos aplicaciones típicas de un pulsador.

4. En los circuitos anteriores nombra los siguientes elementos utilizados:

   Elemento generador de tensión:

   Elemento de control eléctrico:

   Elemento receptor eléctrico:

   Elemento conductor eléctrico:
