6. Rotación de piezas

En este tutorial vamos a aprender a girar y rotar sólidos.


  1. Abrimos la aplicación FreeCAD para Windows, y hacemos clic en el icono para crear un nuevo documento icono-nuevo-documento.

    Seleccionamos el banco de trabajo Part para comenzar a diseñar objetos en 3 dimensiones.


  2. En este punto vamos a añadir los ejes de referencia para que nos ayuden a situar las piezas correctamente.

    En el menú Ver... Activar o desactivar cruz de los ejes.

    En inglés View... Toggle axis cross

    ../_images/freecad-axis-cross.png


  3. Ahora creamos un cubo clicando el primer icono de la barra de objetos sólidos.

    ../_images/freecad-barra-solidos.png

    y cambiamos el tamaño del cubo según las siguientes dimensiones.

    Longitud (Lenght) = 2

    Anchura (Width) = 10

    Altura (Height) = 2

    Ahora seleccionamos ver la pieza en vista isométrica.

    ../_images/freecad-vista-isometrica.png

    La pieza se verá como en la siguiente imagen.

    ../_images/freecad-p06-ejemplo01.png


  4. Una vez creada la barra, vamos a girarla alrededor del Eje Z.

    Seleccionamos la pestaña Datos y cambiamos el Ángulo a un valor negativo de -30º

    El eje de giro escogido será el eje vertical o Eje z. Por esa razón el Eje tendrá un valor de 1 en Z y tendrá un valor de 0 en los demás ejes.

    ../_images/freecad-p06-rotacion-z.png

    El objeto girará tal y como aparece en la siguiente figura.

    ../_images/freecad-p06-ejemplo02.png


  5. Ahora añadimos un cubo más y modificamos su tamaño igual que con el cubo anterior.

    Longitud (Lenght) = 2

    Anchura (Width) = 10

    Altura (Height) = 2

    Una vez cambiado el tamaño, giramos la nueva pieza también sobre el eje z con un Ángulo positivo de 30º (en el sentido contrario a la pieza anterior).

    ../_images/freecad-p06-ejemplo03.png


  6. por último podemos trasladar la nueva pieza (Cubo001) a la posición

    x = 5, y = -1, z = 0

    para formar una equis.

    ../_images/freecad-p06-ejemplo04.png



Ejercicios

  1. Crea la siguiente figura rotando un cubo.

    ../_images/freecad-p06-ejercicio01.png

    Escogiendo en el menú Ver... Estilo de dibujo... Modelo de alambres la figura se visualiza de la siguiente manera.

    ../_images/freecad-p06-ejercicio01b.png

    Para construir la base crearemos un cubo y cambiaremos las siguientes dimensiones

    Longitud (Lenght) = 14

    Anchura (Width) = 20

    Altura (Height) = 10

    El tejado se creará a partir de un cubo cambiando las siguientes dimensiones

    Longitud (Lenght) = 10

    Anchura (Width) = 20

    Altura (Height) = 10

    La pieza resultante debe girar 45º sobre el Eje Y

    Una vez girada, la pieza debe trasladarse hacia arriba hasta que esté colocada como tejado.


  2. Crea la siguiente figura con dos cubos.

    ../_images/freecad-p06-ejercicio02.png

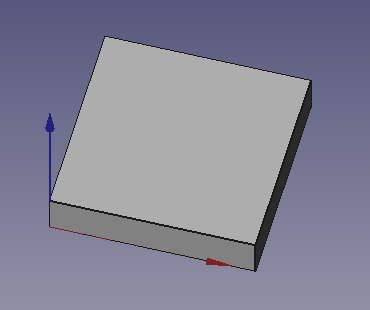

    Primero crea un cubo nuevo y cambia su Altura (Height) a 2 milímetros.

    ../_images/freecad-p06-ejercicio02a.png

    Copia y pega el cubo anterior para tener 2 cubos iguales.

    El segundo cubo se debe rotar 45º respecto del eje Z, pero vamos a rotarle en torno a su centro.

    Primero abrimos el cuadro de diálogo para realizar giros complejos. Clicamos en Placement y luego en el cuadrado de la derecha.

    ../_images/freecad-p06-ejercicio02b.png

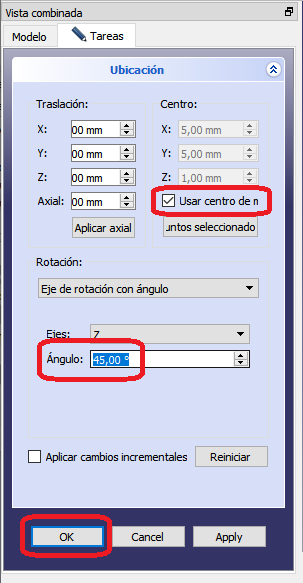

    Una vez abierto, debemos marcar la casilla de giro respecto al centro de la figura, girar un Angulo de 45º y clicar en OK.

    ../_images/freecad-p06-ejercicio02c.png

    Al final obtendremos la siguiente figura.

    ../_images/freecad-p06-ejercicio02d.png

    Ya solo falta unir las dos piezas y refinar la forma.



Videotutorial

Rotando voy.
