2. Carregant i descarregant un condensador

En aquesta pràctica, comprovarem com es carrega i es descarrega un condensador.

L’efecte que s’observa és el mateix que es produeix en un televisor o un altre dispositiu electrònic quan es desconnecta i el LED d’encesa s’apaga gradualment.

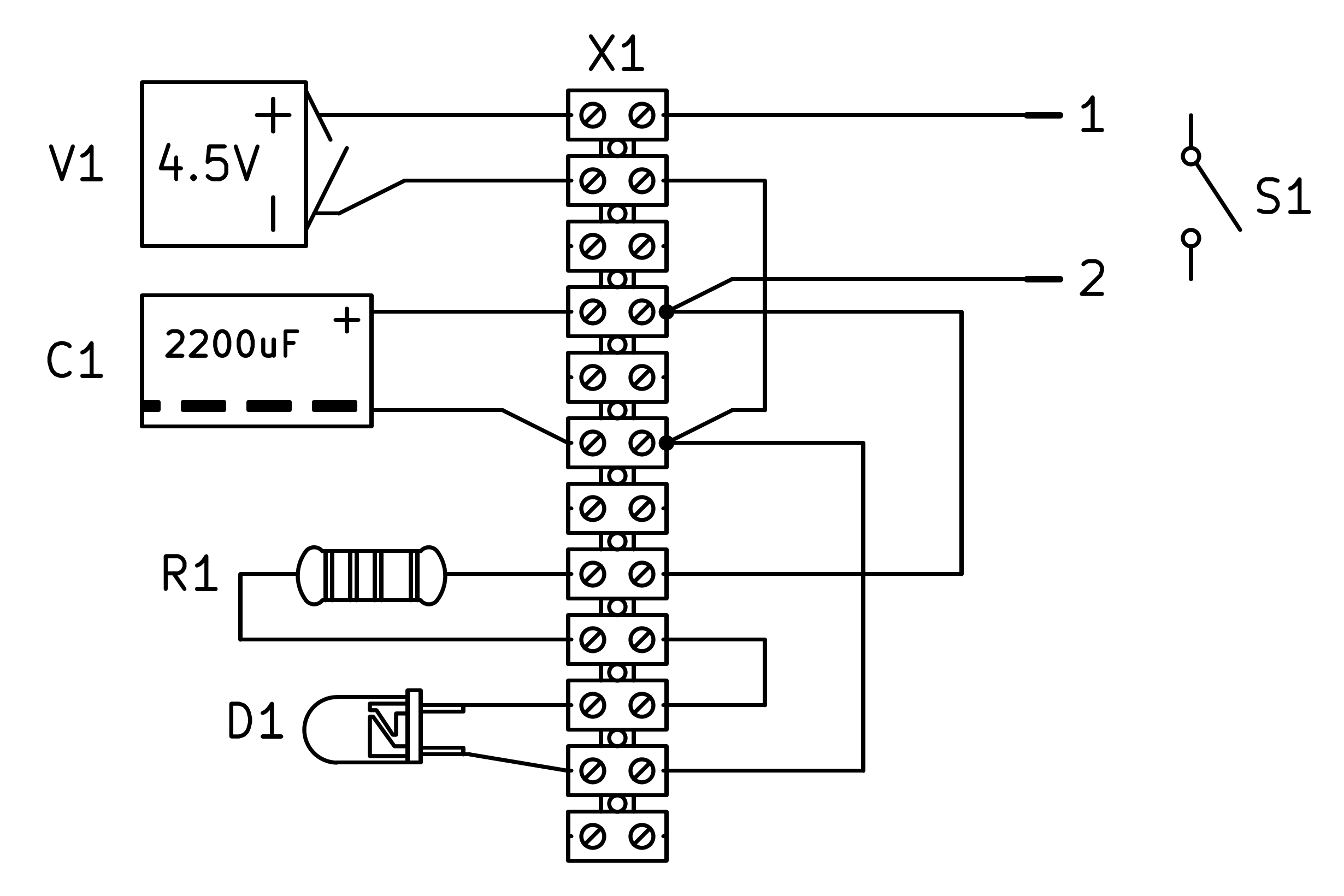

La fitxa per realitzar l’activitat té l’esquema sense finalització, de manera que es completa en llapis. A l’altra banda hi ha l’esquema complet ja acabat.

: Descarregueu: Carregueu i descarregueu un condensador cablejat amb terminals. Format PDF. <Electronic/Electronic-Corns-condenser.pdf>

: Descarregueu: Esquemes elèctrics en format KICAD. <Electronic/Electronic-Corns-2.zip>
