Regla de càlcul per a la llei d'Ohm

En aquesta pràctica construirem una regla de càlcul per calcular les tres magnituds de la llei d’Ohm.

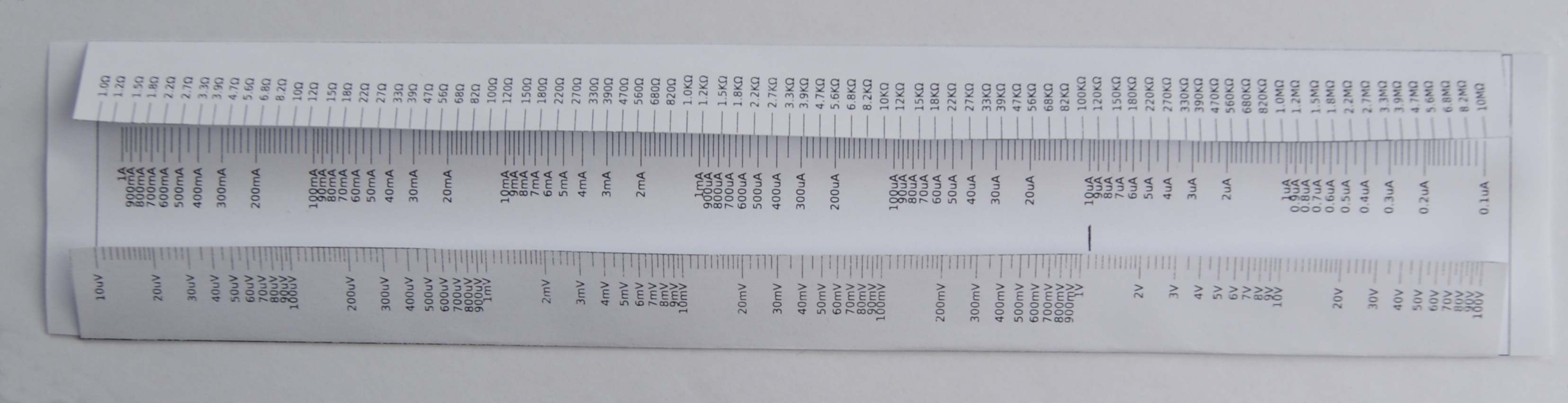

_images/electric-ley-ohm-regla.jpg

Les regles de càlcul es van utilitzar freqüentment per realitzar càlculs en tecnologia durant el segle passat. Devem les regles de càlcul molts dissenys d’avions, ponts i fins i tot coets espacials.

A la dècada de 1970, amb l’aparició de les primeres calculadores electròniques modernes, les regles de càlcul es van deixar d’utilitzar poc a poc, fins que alguns anys després només es podien trobar als museus. Tot i haver desaparegut el seu ús, les regles de càlcul tenien diversos avantatges que podem comprovar quan utilitzem la d’aquesta pràctica.

Les regles de càlcul utilitzen logaritmes per assegurar -se que les operacions de multiplicació i divisió es poden dur a terme amb el simple desplaçament d’un cursor. Els logaritmes es van descobrir al segle XVII i des de llavors han estat una gran ajuda per dur a terme càlculs a l’aparició de la informàtica moderna a mitjan segle XIX.

Muntatge i ús

: Descarregueu: `Regla de càlcul per calcular la llei d'Ohm. PDF <Electric-we-ohm-regla.pdf> `format

Per dur a terme aquesta pràctica, s’ha d’imprimir el full PDF adjunt, tallar les vores i plegar les solapes amb molta precisió. Un cop inclinades les solapes, col·locarem el cursor a l’interior fins que tinguem una regla com la que es pot veure a la imatge anterior.

Amb la regla ja construïda, el cursor central s’ha de moure de manera que coincideixin les dades del problema.

** Si coneixem la tensió **, la marca haurà de traslladar -se al valor de tensió adequat i, a continuació, buscar el valor de resistència o el valor actual, que coincidirà amb el valor final buscat.

** Si no coneixem la tensió **, caldrà fer el valor de corrent i la resistència coneguts per coincidir en les regles i la marca indicarà el valor de tensió que resol el problema.
