Ohm's Law

La llei d'Ohm és una llei física que relaciona, en un circuit elèctric, el valor de la intensitat de corrent, la tensió aplicada i la resistència elèctrica del circuit.

_images/electric-ley-ohm-00.png

Magnituds i unitats

La llei d'Ohm, per tant, relaciona tres magnituds elèctriques que es representen a la taula següent amb les seves tres unitats.

Magnitud i lletres Unitat i lletres
Tensió o tensió (V) Voltio (V)
Intensitat actual (i) Amperio (A)
Resistència elèctrica (R) Ohmio (ω)
** Tensió o tensió: **

És l’energia amb la qual una bateria condueix electrons a través del circuit. Quan la tensió és més alta, l’energia és més gran i, per tant, els electrons circulen més ràpidament, augmentant el corrent elèctric.

La tensió o la tensió es mesura en volts.

** Resistència elèctrica: **

És l’oposició que presenta un component al pas del corrent elèctric. Com més gran sigui la resistència, més s’oposa al pas del corrent elèctric i, per tant, menys corrent passarà pel circuit.

La resistència elèctrica es mesura en ohms.

** Intensitat actual: **

És la quantitat d’electrons que circulen per un conductor cada segon. Com més electrons circulen per segon, més corrent passarà el conductor.

La intensitat actual es mesura en amplificadors.

Fórmula de llei ohm

Segons la llei d'Ohm, la intensitat de corrent (i) que circula per una resistència elèctrica (R) és proporcional a la tensió (V) aplicada a la resistència i inversament proporcional al valor de la resistència elèctrica.

La llei d'Ohm escrita en notació matemàtica és la següent:

I = \cfrac{V}{R}

Esborrant la fórmula anterior, s’aconsegueixen les altres dues formes de llei d’Ohm.

V = i \ cdot r

R = \cfrac{V}{I}

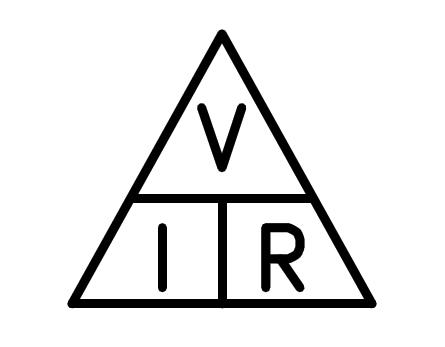

Una norma mnemònica que es pot utilitzar per recordar la llei d'Ohm és el següent triangle amb les tres magnituds:

_images/electric-ley-ohm-triangulo.png

Cobrint la magnitud que volem esbrinar, apareix la fórmula corresponent. Per exemple, si volem saber quant és la intensitat actual, presentem la lletra I i podeu veure la lletra V a la part superior de la lletra R. Això vol dir que i = V / R.

Exercicis

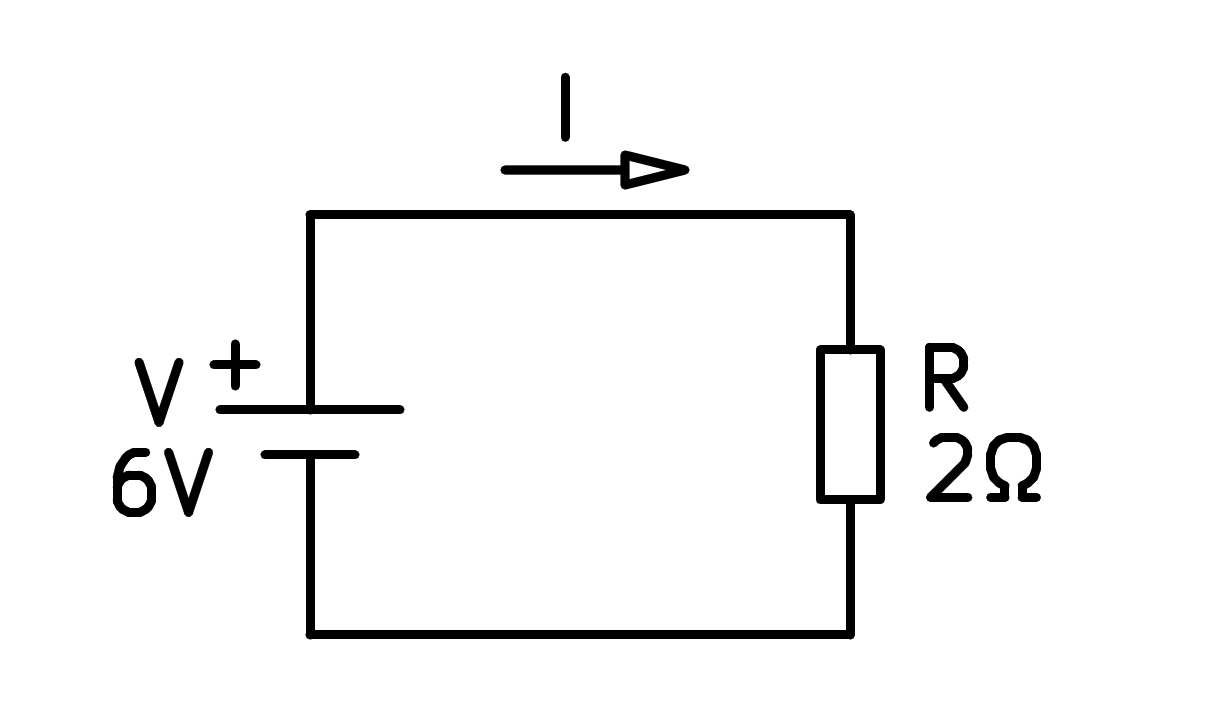

Exercicis senzills per calcular els circuits amb la llei d’Ohm.

_images/electric-ley-ohm-01.png

: Descarregueu: `Exercicis de la llei d'Ohm. PDF <Electric-we-ohm-inicio.pdf> `format

: Descarregueu: `Exercicis de la llei d'Ohm. KICAD <electric-we-ohm.zip> `Format
