Introducció a les estructures

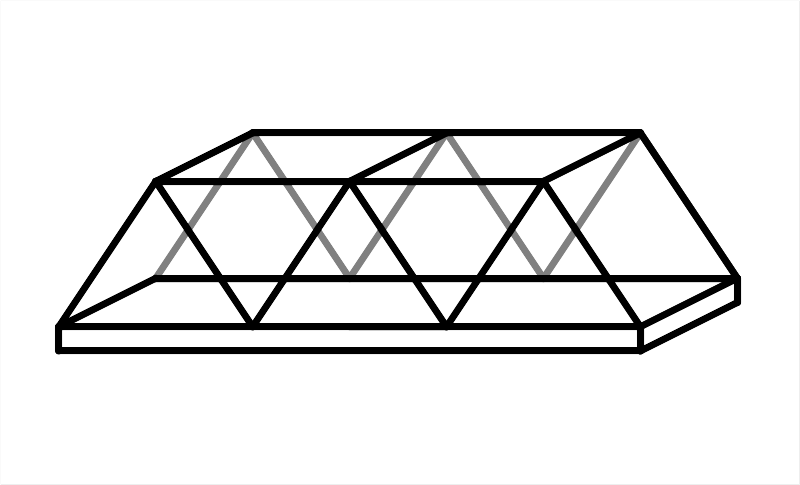

_images/mecan-estructuras.png
estructura
És un conjunt d’elements destinats a donar suport als esforços sense trencar -se ni deformar -se.

A la naturalesa ** ** hi ha moltes estructures del tronc que manté un arbre al nostre esquelet. Tots ells donen suport als esforços per superar la gravetat i en el cas dels esquelets també permeten el moviment.

En l’àmbit tècnic ** ** La construcció d’estructures per fabricar cases, vaixells o vaixells és tan antiga com la civilització mateixa. Avui les estructures poden ser molt complexes i permetre construir edificis, cotxes, avions, ponts, torres d’alta tensió, preses i dispositius interminables sense els quals el món actual, tal com el coneixem, no existiria.

Origen de les estructures

Les estructures es poden diferenciar segons el seu origen:

** Natural **

Un tronc d’arbre.

Shell Turtle.

Esquelet humà

Closques de mol·lusc.

Niu d'ocells.

** Artificial **

Pont de suspensió.

Estructura d’un edifici.

Habitatge informàtic.

Grua de treball.

Paret.

Classificació d’estructures

Segons els seus elements, podem classificar les estructures dels grups següents:

Massiva

Format per una gran massa de material amb gairebé cap buit.

Exemples: presa d’aigua. Piràmide. Parets

_images/estructuras-presa.jpg

Presa d’aigua de Hoover.

Adam Kliczek <https://commons.wikimedia.org/wiki/file:hover_dam._02.jpg> __, cc by-sa 3.0 internacional <https://creativecommons.org/licenses/by-sa/3.0/deed.en> `` `` `` `` `` `` `` `` `` `` `` `` `` `` `` `` ` `` `` `` `` ``
Vaid

Format per arcs i voltes.

Exemples: sostre de la catedral gòtica. Pont romà. Aqüeducte. Panteó de Roma.

_images/estructuras-acueducto.jpg

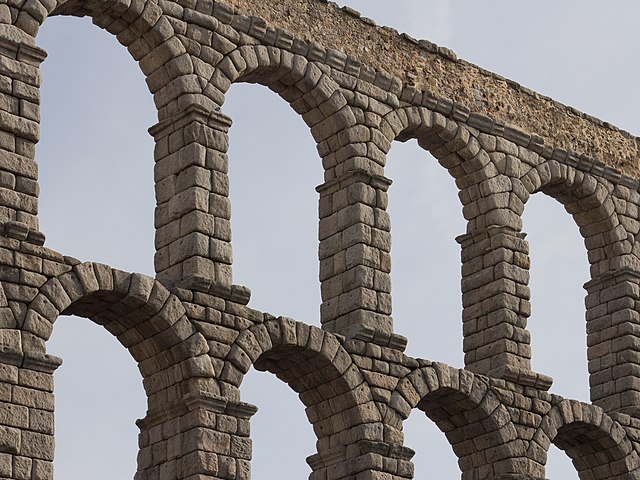

Arcs de l'aqüeducte de Segòvia.

Carlos Delgado, cc by-sa 3.0 internacional <https://creativecommons.org/licenses/by-sa/3.0/deed.en> `` `` `` `` `` `` `` `` `` `` `` `Wikimedia Commons.
Triangulat

Format per barres unides entre si en triangles.

Exemples: grua de treball. Torre Eiffel. Torre d’alta tensió.

_images/estructuras-puente-triangulado.jpg

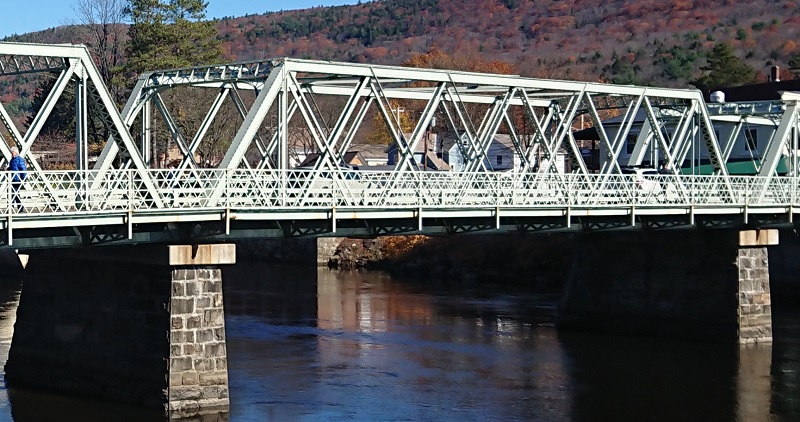

Pont amb estructura triangulada.

Waz8, `cc0 1.0 <https://creativecommons.org/publicdomain/zero/1.0/deed.en> __, __, via via via via a via via8 Wikimedia Commons.
Fotogrames

Format per elements verticals i horitzontals.

Exemples: Estructura de l’edifici. Cadires i taules. Escala.

_images/estructuras-grua-portico.jpg

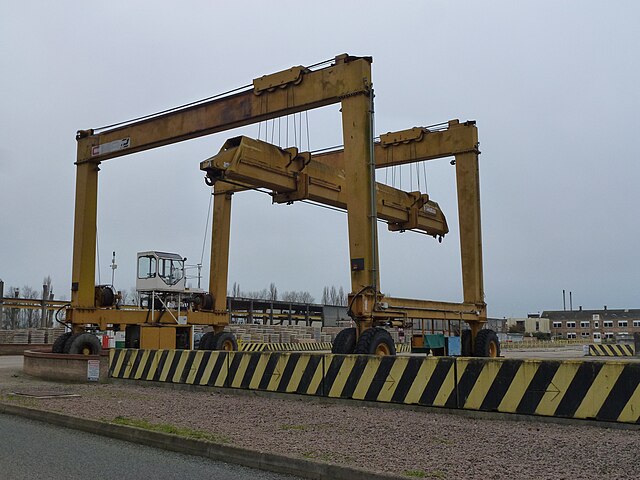

Grua en forma de pòrtic.

Richard Humphrey <https://commons.wikimedia.org/wiki/file:Travelling_beam_crane_at_tallington_concrete_works_- _geograph.org.uk_-_4292023.jpg> __, cc by -a -a 2.0 International <https://creativecommons.org/licenses/by-sa/2.0/deed.en>`__, a través de Wikimedia Commons.
Penjolls

Format per cables que admeten les càrregues.

Exemples: telefèric. Pont attirant o pont de pupple. Grua de treball. Tirolina

_images/estructuras-puente-colgante.jpg

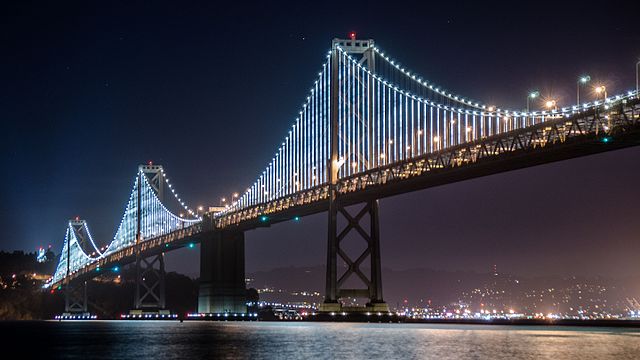

Pont de suspensió de San Francisco.

Mikebhuang <https://commons.wikimedia.org/wiki/file:san_francisco%E2%80%93oakland_bay_bridge_at_night.jpg> `` `` cc by-sa 4.0 International <https://creativecommons.org/licenses/by-sa/4.0/deed.en>`__, a través de Wikimedia Commons.
Laminaris

Format per una làmina o paret fina.

Exemples: Bowl. Shell Turtle. Casc de moto. Dipòsit d’aigua.

_images/estructuras-casco.jpg

Casc per a motorista.

Stefania anghelea, cc by-sa 4.0 internacional <https://creativecommons.org/licenses/by-sa/4.0/deed.en> `` `` `` `` `` `` `` `` `` `` `` `` `` `` `` `` `` `` `` ` `` `` `` `` `

Moviment en estructures

La majoria de les estructures es construeixen perquè no es puguin moure. Tot i això, algunes estructures han de permetre que el moviment funcioni correctament. Aquestes estructures continuaran resistint els esforços i el seu propi pes sense trencar -se, però permetran el moviment de qualsevol de les seves parts.

Estructures mòbils

Es poden moure o s’articulen. Suporten càrregues mentre permeten el moviment.

Exemples: porta amb frontissa. Drawbridge. Cadira de rodes. Grua.

Estructures fixes

No es mouen ni es mouen.

Exemples: Bridge. Edifici. Torre d’alta tensió. Bol.


Exercicis

  1. Enumereu quatre estructures artificials naturals i cinc.

  2. Enumereu quatre estructures massives.

  3. Enumereu quatre estructures de volta.

  4. Enumereu quatre estructures triangulades

  5. Enumereu quatre estructures marc

  6. Enumereu quatre estructures penjants

  7. Enumereu quatre estructures laminades

  8. Indica les diferències entre estructures triangulades i marc

  9. Classifiqueu les estructures següents:

    • Aqüeducte
    • Closca de tortugues
    • Habitatge informàtic
    • Casc
    • Closques de mol·lusc
    • Tassa
    • Esquelet humà
    • Estructura de l'edifici
    • Grua de treball
    • Esglèsia
    • Taula
    • Mur de la Xina.
    • Piràmide.
    • Presa d’aigua
    • Pont atirant.
    • Pont de suspensió.
    • Pont romà
    • Cadira
    • Telefèric
    • Torre d'alta tensió
    • Torre Eiffel
    • Tronc de l'arbre
  10. Indica quin tipus d’estructura es refereix a cadascuna de les frases següents:

    • Format per cables que admeten les càrregues.
    • Format per elements verticals i horitzontals.
    • Format per arcs i voltes.
    • Format per una gran massa de material amb gairebé cap buit.
    • Format per una làmina o paret fina.
    • Format per barres unides entre si en triangles.
