Maquinari d’ordinador personal

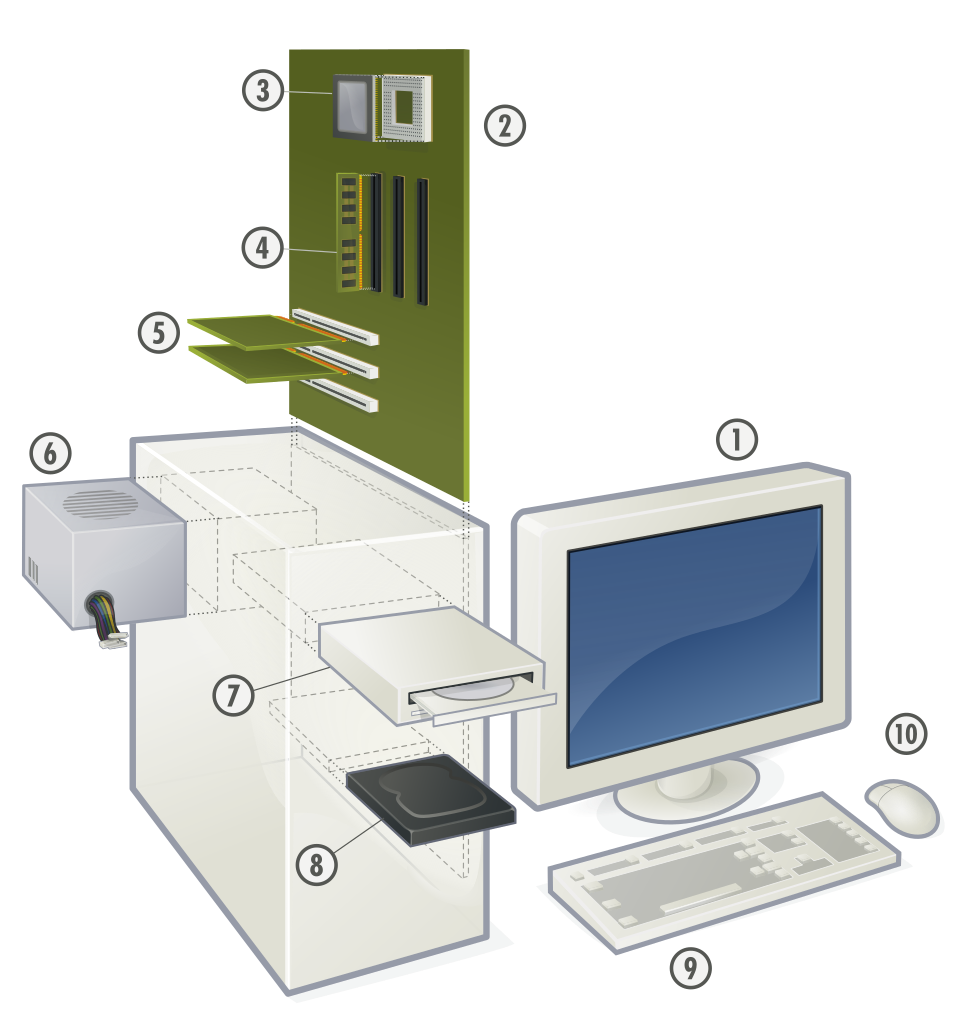

_images/informatica-pc-exploded.png

Gustavb, CC BY-SA 3.0 Unported, vía Wikimedia Commons.

  1. Supervisar.
  2. Placa base.
  3. Microprocessador (CPU) i Zocalo.
  4. Mòdul RAM i ranures DIMM.
  5. Targetes d’expansió PCI i ranures.
  6. Alimentació.
  7. Unitat de disc òptic (CD, DVD, BD).
  8. Unitat de disc dur o unitat sòlida.
  9. Teclat.
  10. Mouse.

Esquema general d’un ordinador

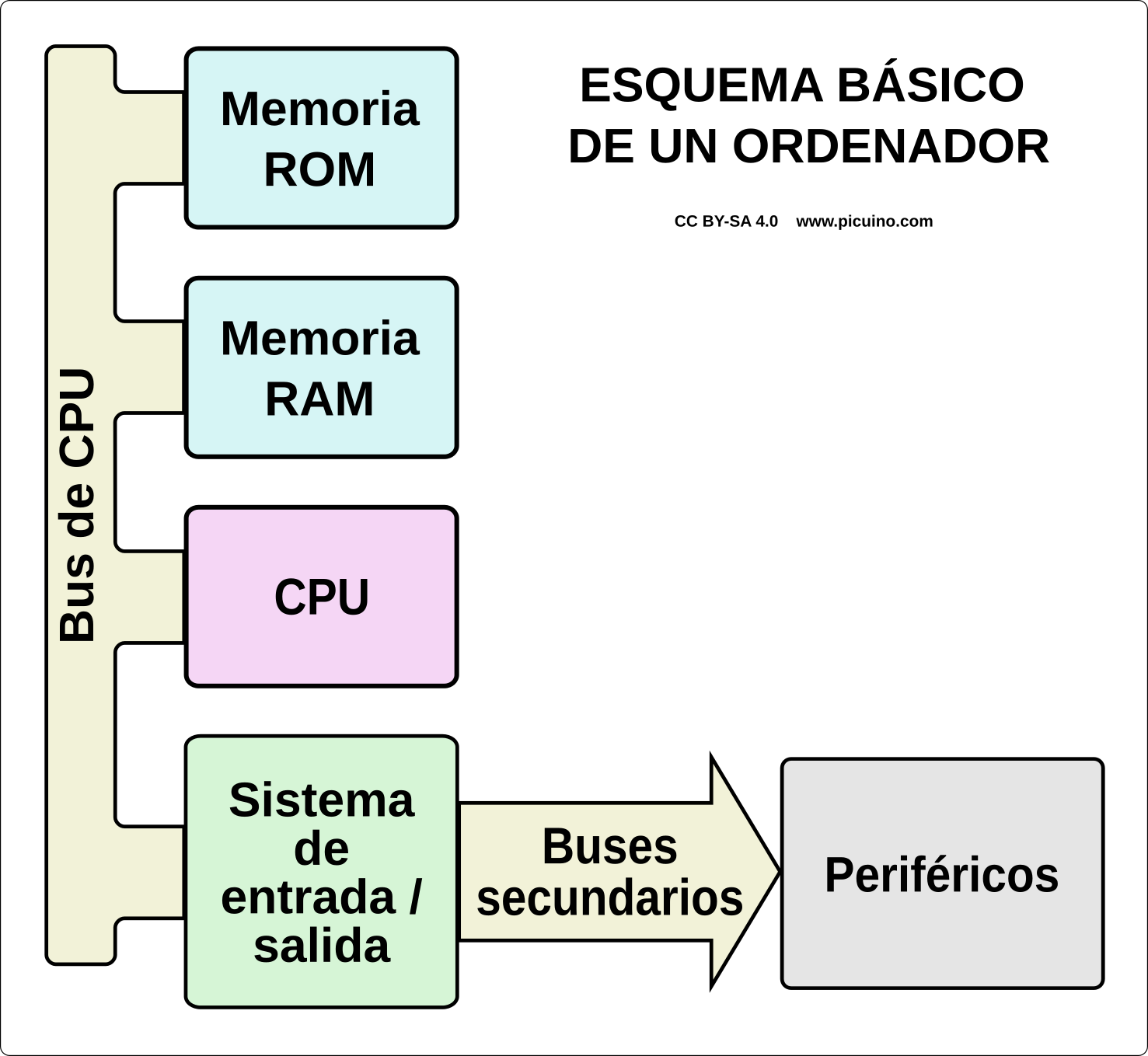

Al gràfic següent podeu veure els elements principals d’un ordinador.

_images/informatica-esquema-ordenador-02.png

Aquests elements són els següents:

  • La memòria ** ROM ** és responsable d’emmagatzemar programes i dades a llarg termini, fins i tot si l’ordinador està desactivat.

  • El ** Ram **, és responsable d’emmagatzemar programes i dades perquè el processador pugui treballar amb ells.

  • La ** CPU o la unitat de procés central ** és el "cervell " de l'ordinador, l'element que processa els programes i les dades.

  • El bus ** CPU ** és responsable de transportar les dades entre la CPU, la memòria i el sistema d’entrada/sortida.

  • El ** Sistema d’entrada/sortida ** connecta l’ordinador amb l’exterior i s’encarrega de transportar informació entre el bus CPU i diversos autobusos de connexió secundària, que solen ser estàndard, com ara USB, HDMI o Ethernet.

  • Els ** perifèrics ** són els responsables de realitzar 3 tasques fonamentals.

    • Entrada de dades a l’ordinador (per exemple, un teclat)
    • Sortida de dades de l'ordinador (per exemple, una pantalla)
    • Emmagatzematge extern (per exemple, una memòria USB)

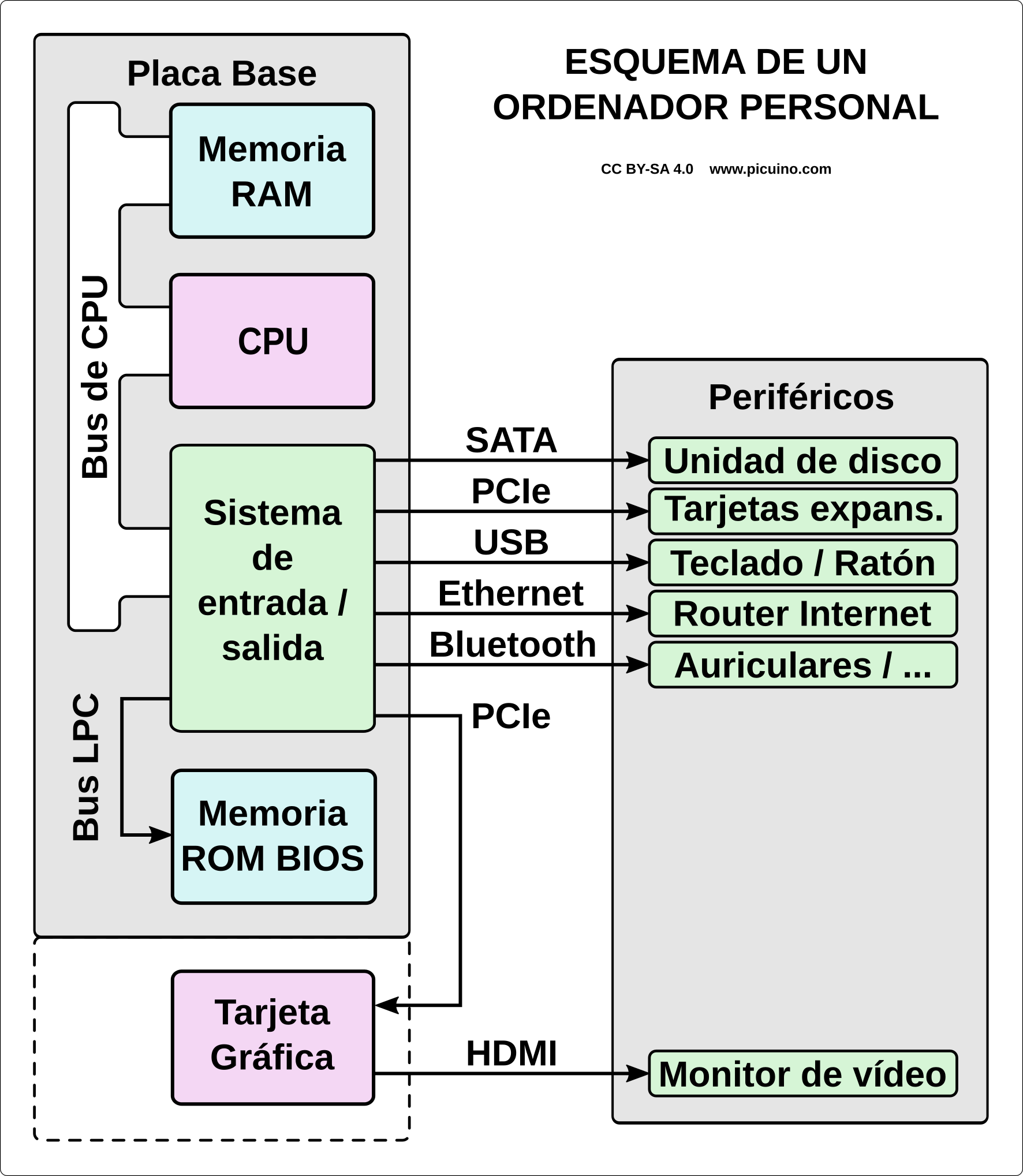

La figura següent representa l’esquema d’un ordinador personal.

_images/informatica-esquema-ordenador.png

En aquest cas, la memòria ROM, barata i de baixa velocitat està connectada a la CPU mitjançant el bus LPC de baixa velocitat. Quan s’inicia l’ordinador, la informació de ROM es transfereix a RAM, on s’executa el programa d’inici del PC.
