Placa base¶
Una "placa base <https://es.wikipedia.org/wiki/placa_base>`__ També coneguda com a placa base o moto és una targeta de circuit imprès que serveix de suport i connexió dels components interns d'un ordinador. També té diversos connectors estàndard per connectar components externs.

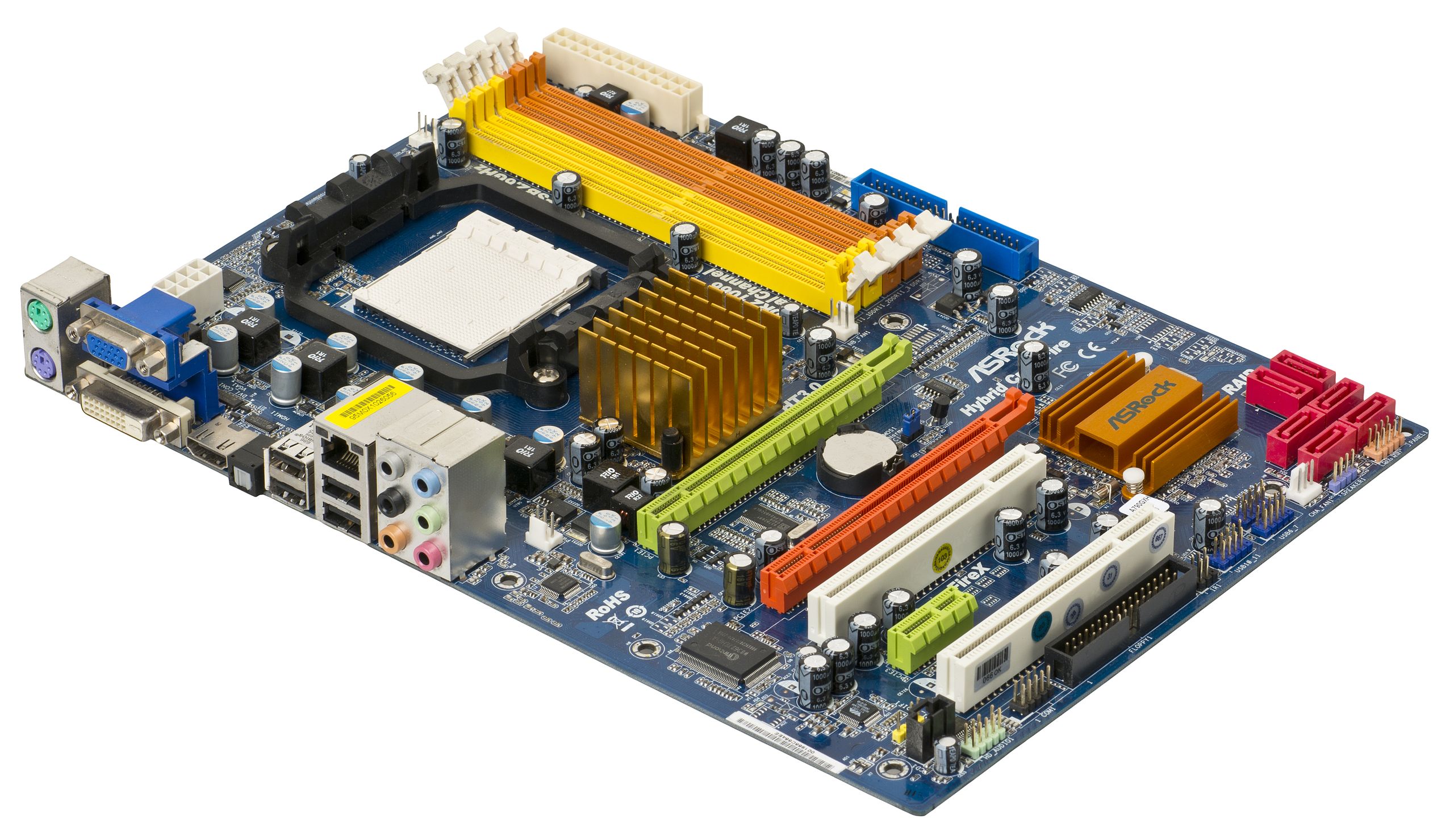

Elements típics d'una placa base de PC¶

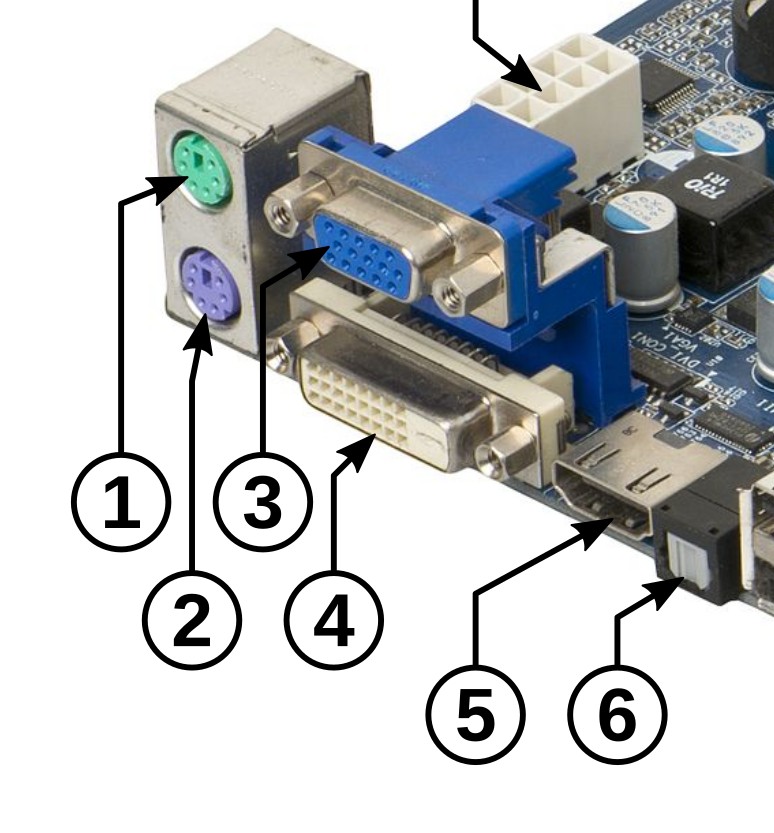

Connectors PS/2:
1 - PS/2 Connector verd, per al ratolí.
2 - PS/2 Connector morat, per al teclat.
Connectors de vídeo:
3 - Connector VGA per al monitor.
4 - Connector DVI per al monitor.
5 - Connector HDMI per al monitor.
Connector DIGITAL AUDIO:
6 - Connector s/pdif per a la sortida d'àudio digital.

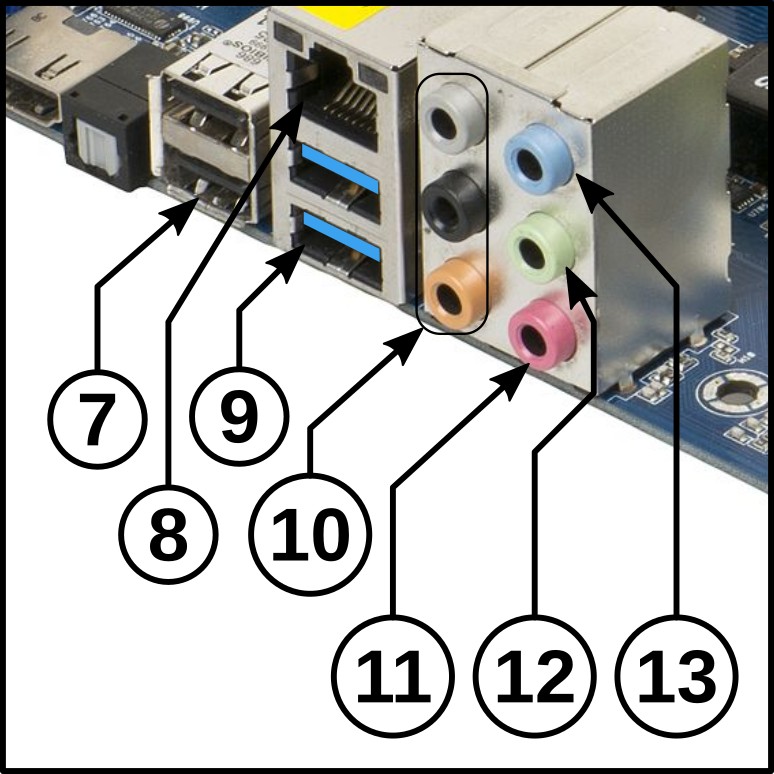

Connectors USB i Ethernet:
7 - USB 2.0 Connector de tipus A.
9 - USB 3.0 Connector de tipus A.
8 - Connector RJ -45 per a la connexió Ethernet de la zona local.
Connectors posteriors d'àudio analògic <https://es.wikipedia.org/wiki/conector_de_audio_anal%C3%B3Gico#c%C3%B3digos_de_colores_en_pc_para_connectors_de_audio> __: __:
10 - Sortida d'àudio analògic 7.1. Ponents laterals, posteriors i subwoofer.
11 - Entrada analògica per al micròfon.
12 - Sortida d'àudio analògic estèreo. Altaveus frontals.
13 - Entrada d'àudio analògic, nivell de línia.

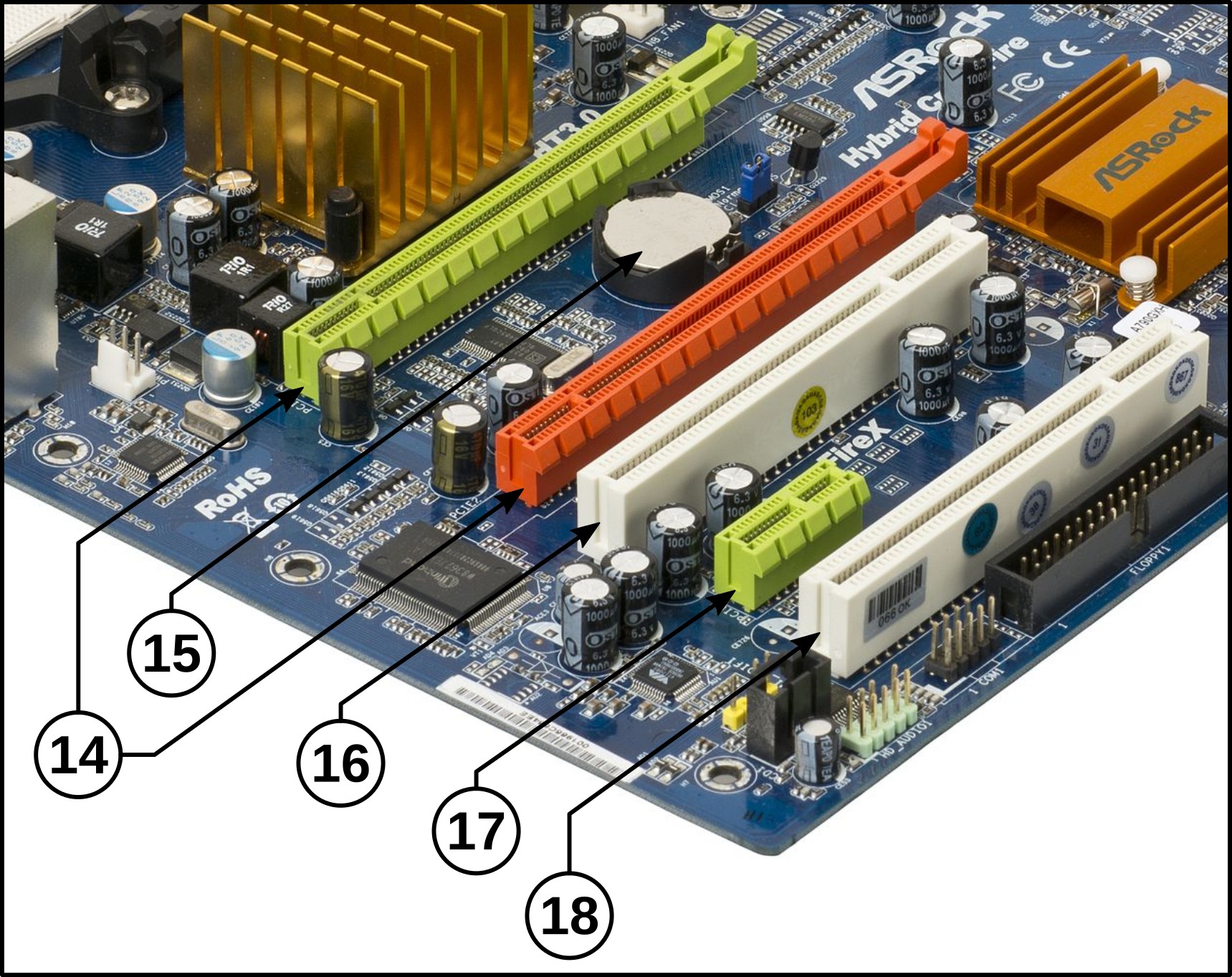

Connectors de targetes d’expansió:
14 - PCI Express Connector <https://es.wikipedia.org/wiki/pci_express>`__ x16.
15 - Bateria de memòria CMOS de la placa base.
16 i 18 - Connectors
17 - PCI Express Connector <https://es.wikipedia.org/wiki/pci_express>`__ x1.

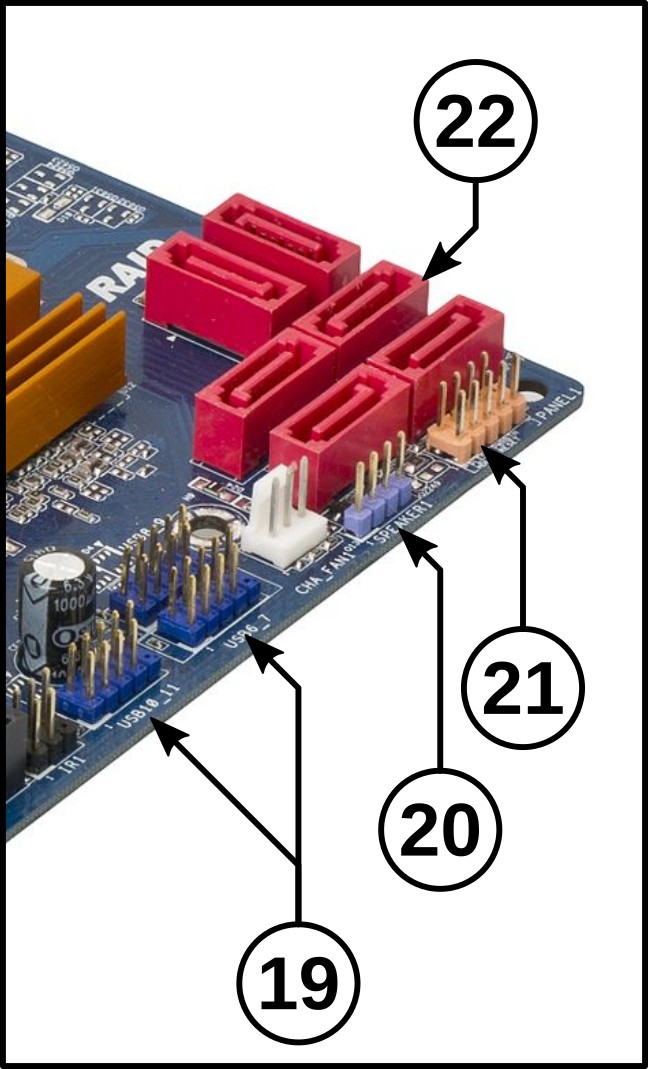

Connectors de caixa i SATA:
19 - Connectors USB de la caixa de PC.
20 - Connector d’altaveus de la caixa de PC.
21 - Connectors per als LEDs del quadre de PC i el botó d'alimentació.
22 - Connectors SATA per connectar unitats de disc dur, SSD, DVD, etc.

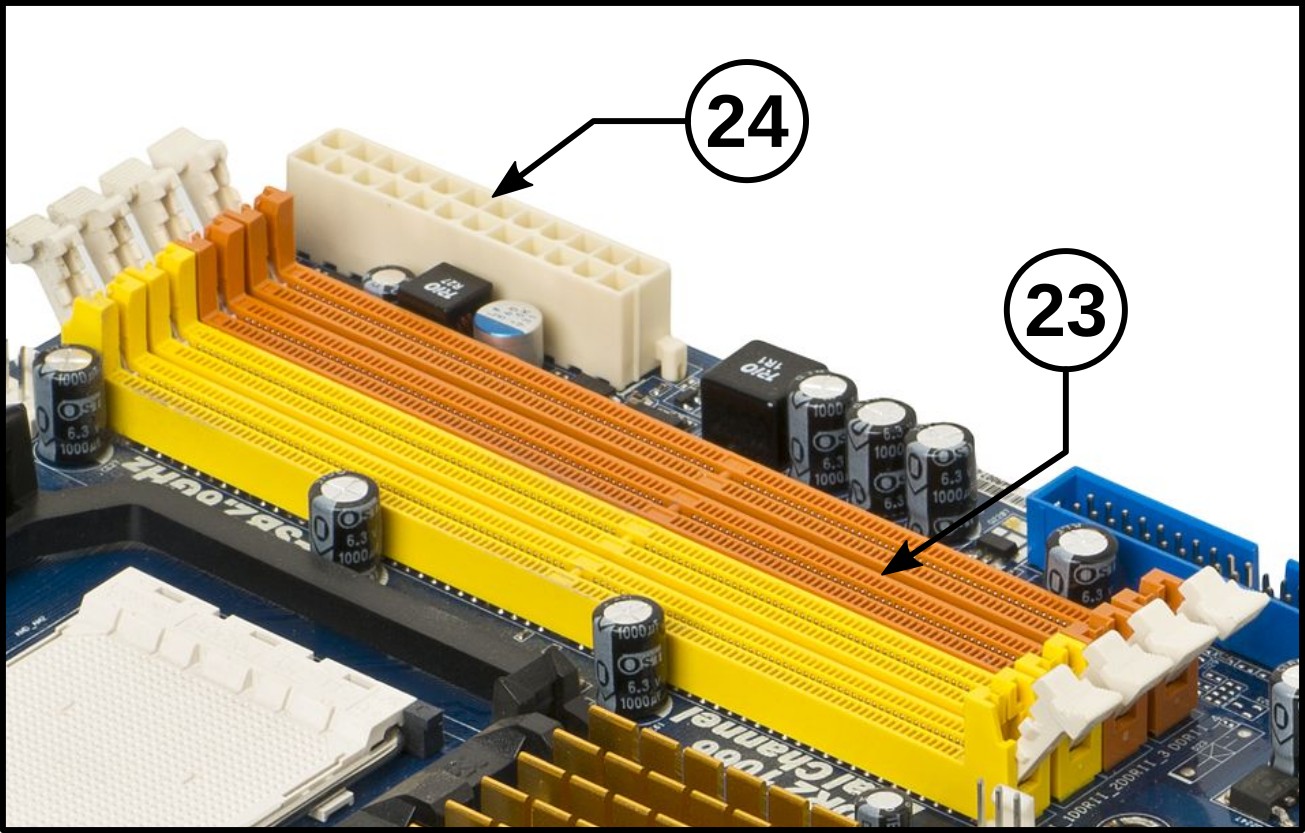

Altres connectors:
23 - Quatre connectors per a la memòria RAM DDR4.
24 - Connector de potència de la placa base.

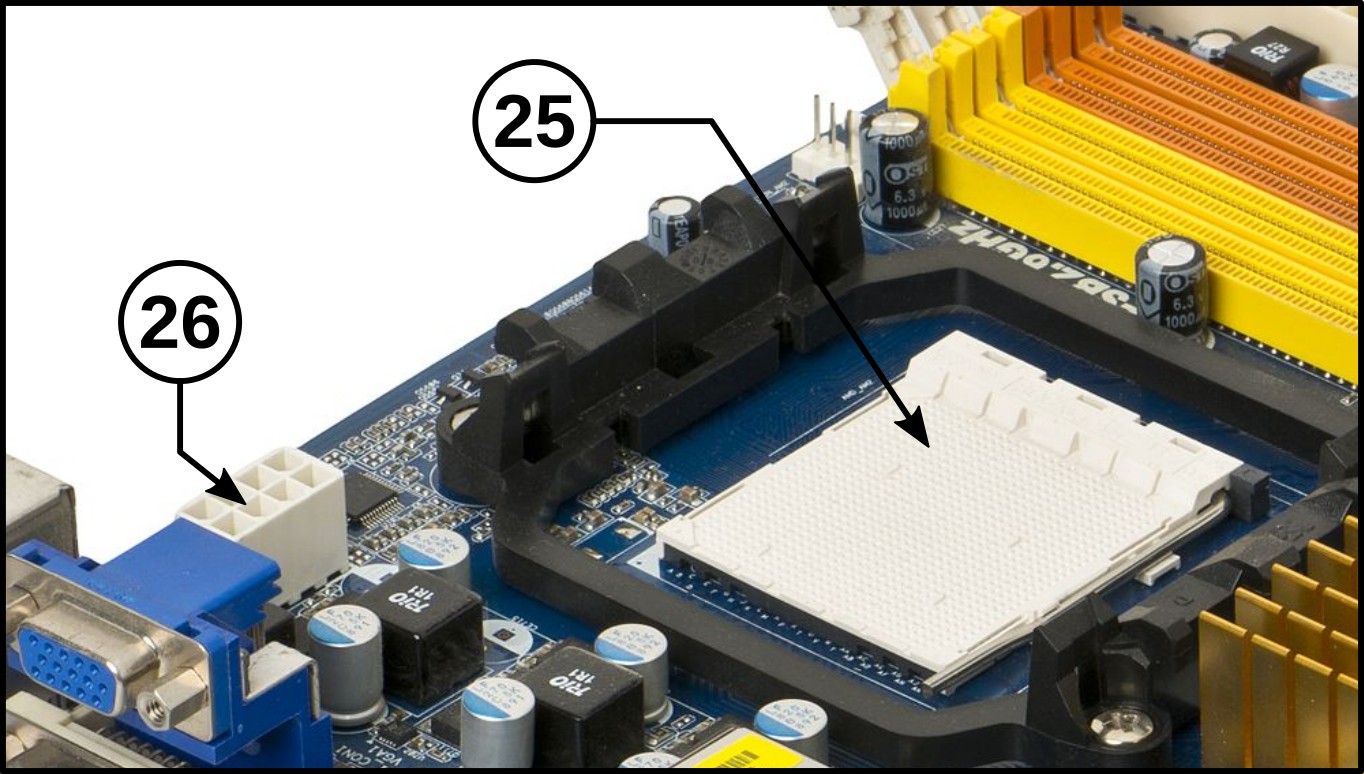

Altres connectors:
25 - CPU Connection Socket.
26 - Connector d'alimentació de la placa base CPU.
