2. Dibuixa una flor

_images/scratch-p02-cuatro-flores.png

En aquesta pràctica programarem una sèrie de funcions que atrauen diversos tipus de flors a la pantalla.

; BR |

  1. Comencem el | Editor_de_scratch |.

    ; BR |

  2. Creem una nova funció anomenada ** casa **.

    Primer fem clic al botó més blocs

    ; Mas-Blques |

    A continuació, feu clic a Creació d’un bloc | Create-Bocate |

    A continuació, canviem el nom del nou bloc a ** start **

    _images/scratch-bloque-inicio.png

    Finalment, premeu el botó ** ok **

    ; BR |

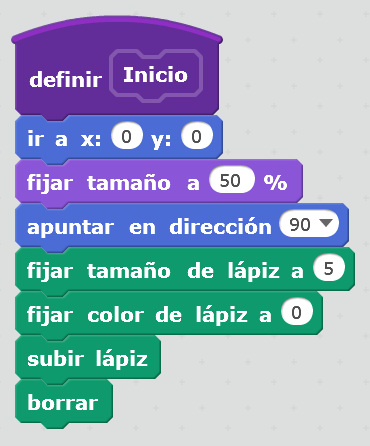

  3. Programem l’inici amb els blocs següents.

    _images/scratch-p02-programa-inicio.png

    Aquest programa col·loca el gat al centre de la pantalla, prepara el llapis i esborra qualsevol dibuix anterior.

    ; BR |

  4. Crearem una nova funció anomenada ** punt **.

    Primer fem clic al botó més blocs

    ; Mas-Blques |

    A continuació, feu clic a Creació d’un bloc | Create-Bocate |

    A continuació, canviem el nom del nou bloc a ** punt **

    Ara afegirem la variable ** ràdio **.

    A les opcions, afegim una entrada numèrica

    ; Entrada-numèrica |

    Anomenarem la nova entrada ** Ràdio **

    _images/scratch-p02-punto-radio.png

    Finalment, premeu el botó ** ok **

    ; BR |

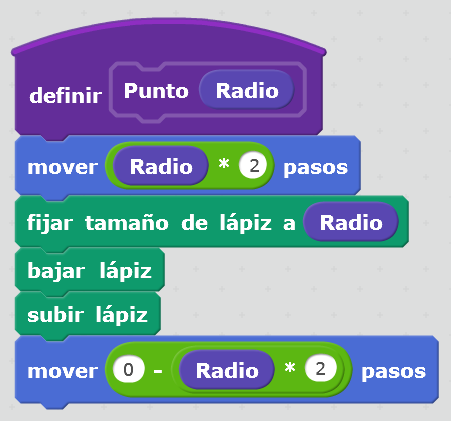

  5. Ara programarem la funció que dibuixa un punt a la pantalla (llapis inferior i pujada del bolígraf).

    _images/scratch-p02-programa-punto.png

    Aquest programa traurà un punt de mida que dependrà de la variable de ràdio. Si el radi és molt gran, el punt serà molt gran i si el valor de la ràdio és petit, el punt dibuixat serà petit.

    ; BR |

  6. A continuació, crearem un petit programa de prova per comprovar que el punt es dibuixa a la pantalla.

    _images/scratch-p02-programa-prueba1.png

    En executar el programa, prement la bandera verda | Flag-Verde |, apareixerà el següent dibuix a la pantalla.

    _images/scratch-p02-punto-rojo.png

    El gat ha dibuixat un punt de 50 a una distància de 100 passos

    Una vegada que tot funcioni bé, esborrarem el programa de proves.

    ; BR |

  7. Ara que podem dibuixar punts, programarem el dibuix d’una flor.

    Primer crearem una nova funció anomenada ** Flor **.

    Primer fem clic al botó més blocs

    ; Mas-Blques |

    A continuació, feu clic a Creació d’un bloc | Create-Bocate |

    A continuació, canviem el nom del nou bloc A ** Flor **

    Ara afegirem la variable ** mida **.

    A les opcions, afegim una entrada numèrica

    ; Entrada-numèrica |

    Anomenarem la nova entrada ** mida **

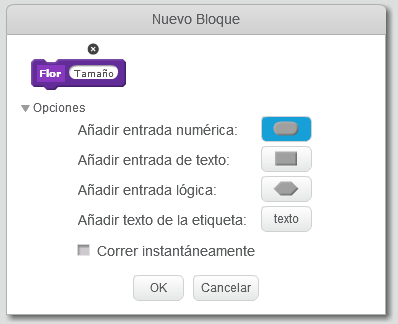

    _images/scratch-p02-nuevo-bloque-flor.png

    Finalment, premeu el botó ** ok **

    ; BR |

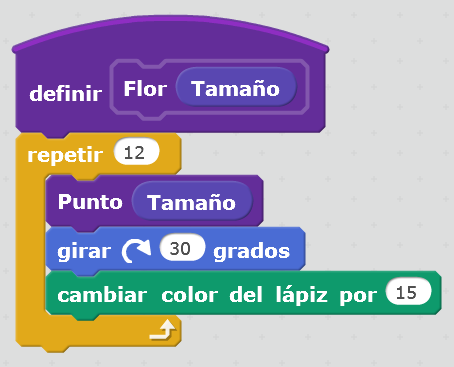

  8. A continuació, programarem la funció que una flor dibuixarà a la pantalla.

    _images/scratch-p02-programa-flor.png

    ; BR |

  9. Per demostrar que la funció està ben escrita, crearem un petit programa de proves que dibuixi la flor a la pantalla.

    _images/scratch-p02-programa-prueba2.png

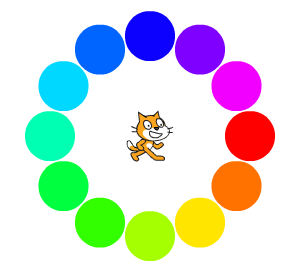

    Després de prémer la bandera verda | Flag-Verde |, a la pantalla una flor feta amb punts de colors al voltant del gat apareixerà com es mostra la imatge següent.

    _images/scratch-p02-circulo-puntos.png

    Una vegada que tot funcioni bé, esborrarem el programa de proves.

    ; BR |

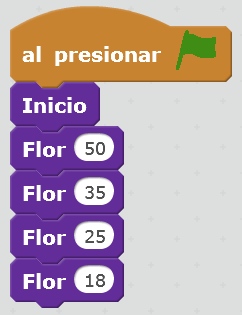

  10. Finalment, jugarem amb la funció Flower per aparèixer als dibuixos de la pantalla formats per flors de diferents mides.

    _images/scratch-p02-programa-cuatro-anillos.png

    El programa anterior dibuixa una imatge formada per diversos anells de colors al voltant del gat.

    Premeu a la bandera verda | Flag-Verde | Per veure el resultat.

    _images/scratch-p02-cuatro-anillos.png

    Una vegada que tot funcioni bé, esborrarem el programa de proves.

    ; BR |

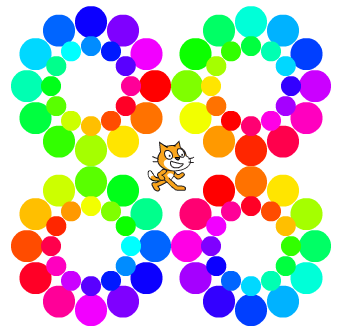

  11. Amb el programa següent, es dibuixaran diverses flors en diferents punts de la pantalla. Al final, el gat estarà al mig.

    _images/scratch-p02-programa-cuatro-flores.png

    Premeu a la bandera verda | Flag-Verde | Per veure el resultat.

    _images/scratch-p02-cuatro-flores.png

Exercicis

  1. Modifiqueu el programa de manera que tots els punts de la funció de la flor tinguin el mateix color. Dibuixa una flor composta per anells vermells grans a l’exterior i anells petits i verds a l’interior.
  2. Feu un programa que dibuixi cinc anells situats com a logotip dels Jocs Olímpics.
