2. Pieza 2 en isométrica¶
Esta pieza es un poco más compleja que la anterior, pero seguiremos el mismo procedimiento al combinar la información de las vistas para dibujar la pieza en perspectiva isométrica.
Dibujar alzado y perfil¶

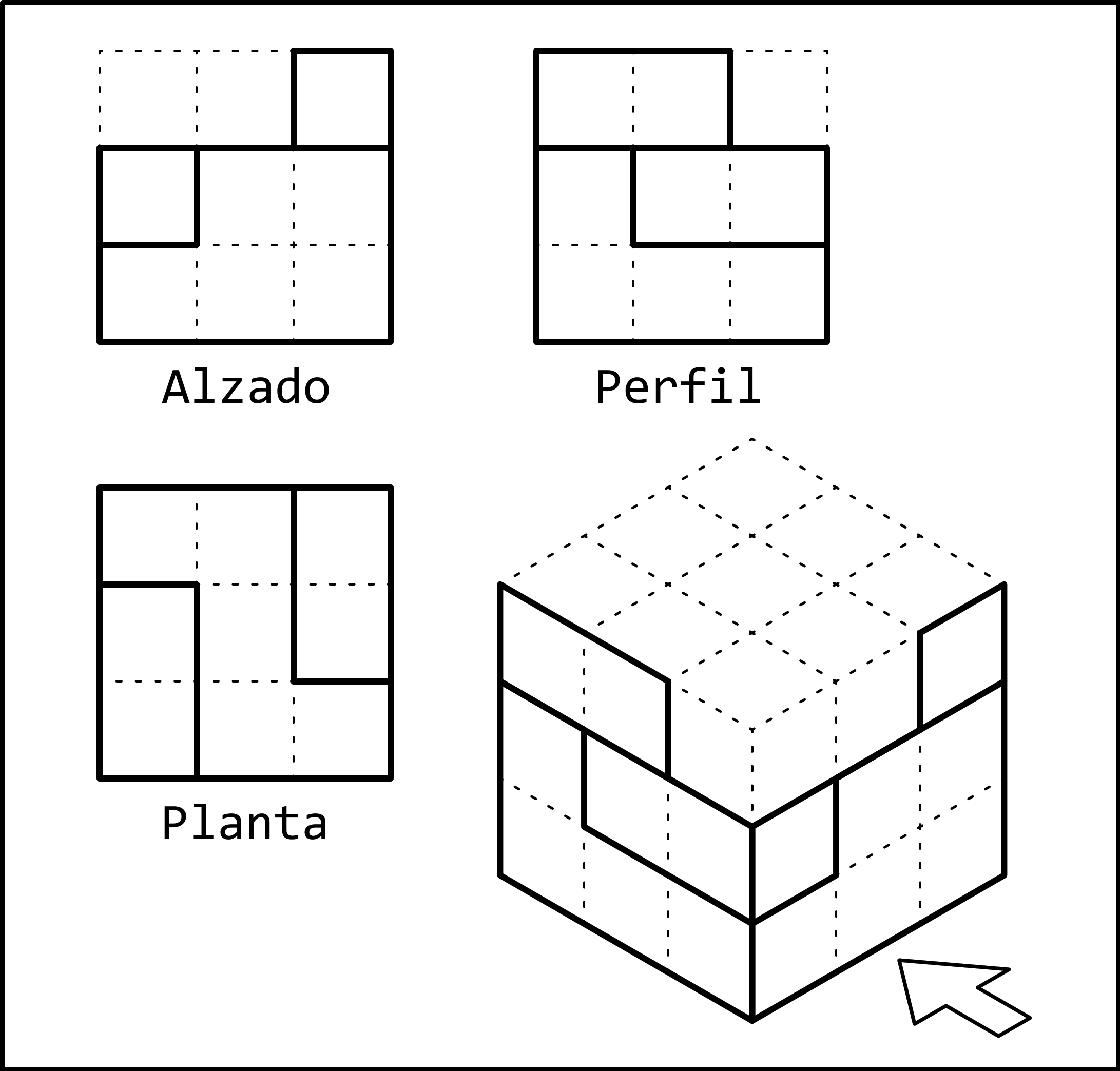

Para comenzar, dibujaremos el alzado y el perfil sobre la plantilla isométrica, adaptando sus líneas a las direcciones de la perspectiva.
En la perspectiva isométrica, las tres dimensiones de la pieza se representan mediante tres direcciones diferentes. La altura se dibuja verticalmente y la anchura y la profundidad se dibujan mediante líneas inclinadas.
Desplazar el perfil¶
Para realizar el siguiente paso debemos fijarnos en las aristas que todavía no están en su posición correcta y desplazarlas hasta que coincidan las aristas del perfil con las aristas del alzado.

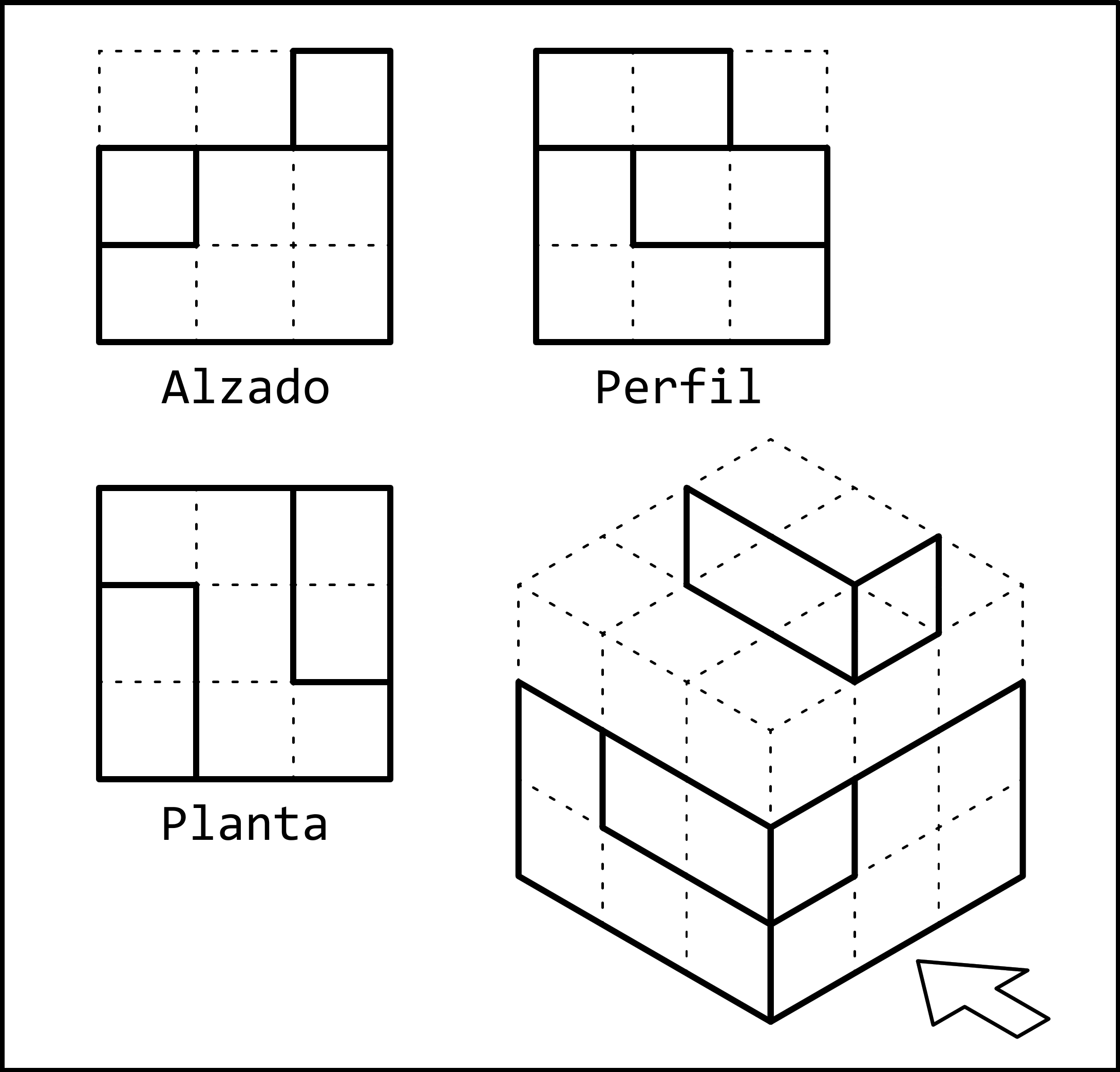

Primero movemos el rectángulo superior del perfil y el cuadrado superior del alzado, hasta que coincidan.

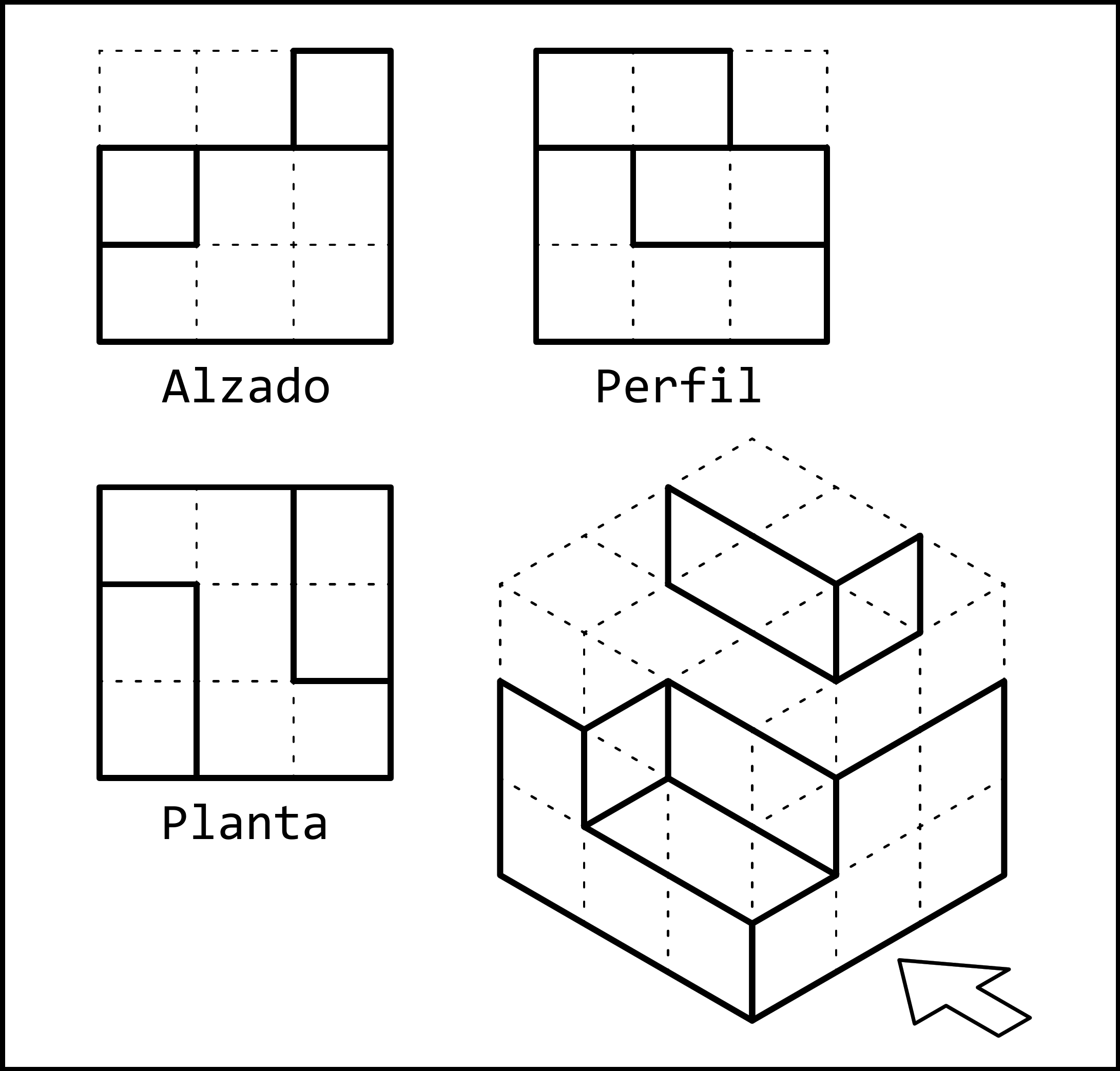

Ahora realizaremos lo mismo con las aristas que se encuentran en segunda fila del alzado y del perfil.
Dibujar tres líneas en los vértices¶

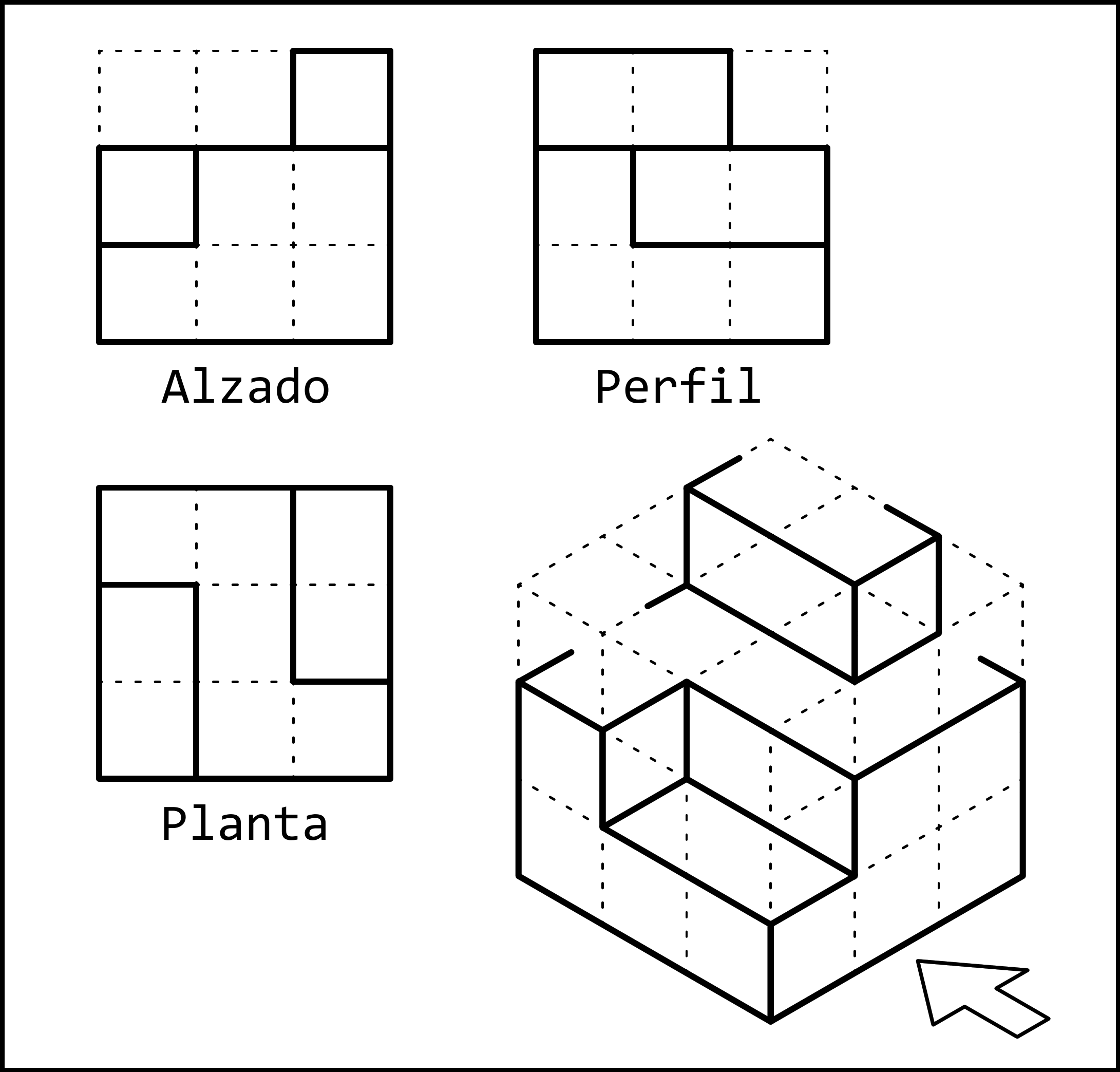

A partir de esta figura, que está prácticamente terminada, añadiremos las líneas que faltan en cada vértice.
De cada vértice de una pieza en perspectiva salen tres líneas con diferente orientación. En algunos casos, como en los vértices inferiores, la tercera línea está oculta y no se representa. Sin embargo, en los vértices superiores sí debemos dibujar las tres líneas.
Estas tres líneas siguen siempre las tres direcciones de la perspectiva isométrica:

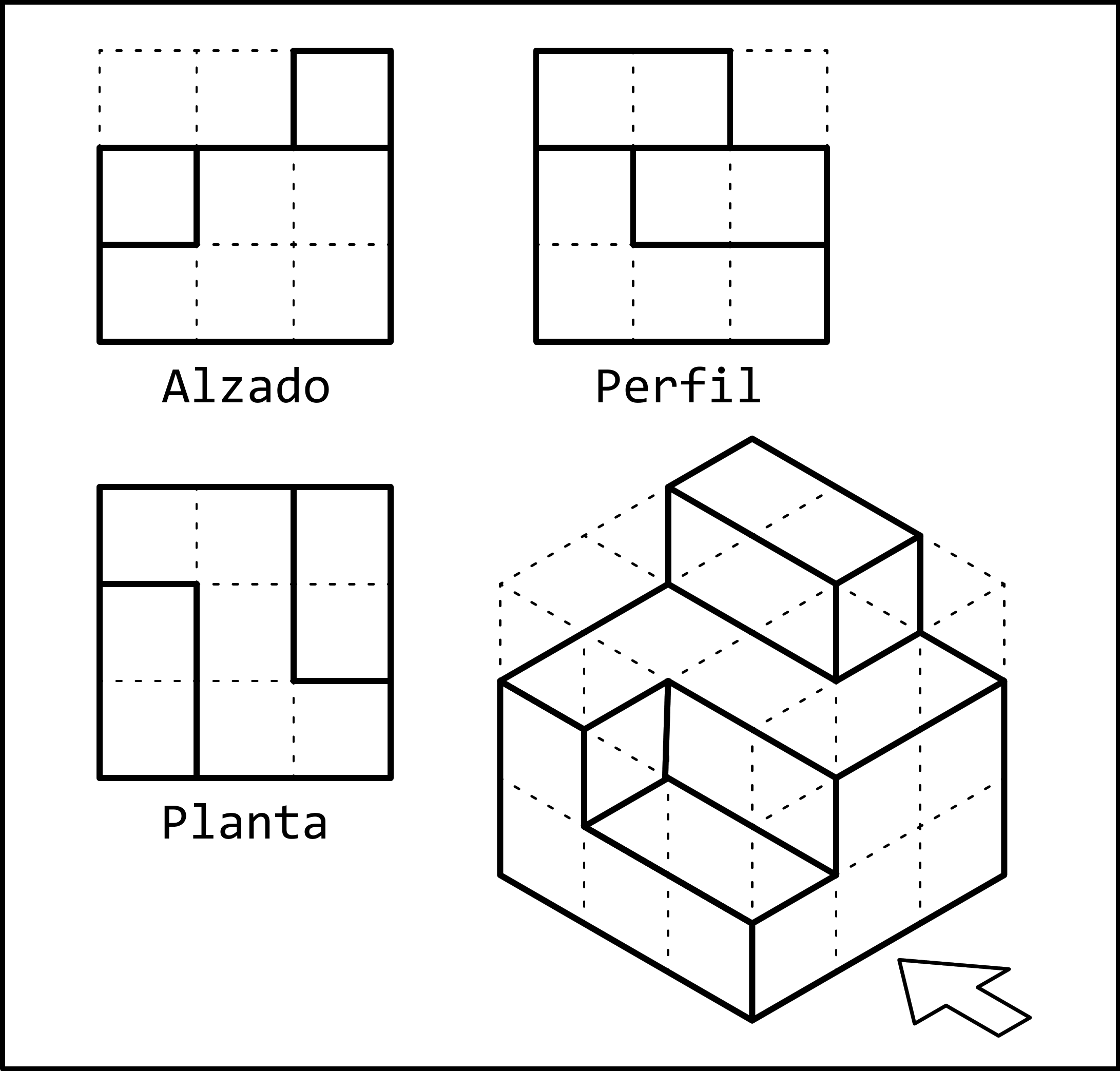

Pieza terminada¶
Ahora solo hace falta prolongar las líneas recién trazadas hasta que se encuentren con otras aristas de la pieza. De esta forma, la pieza en tres dimensiones estará terminada:
