3. Planta¶
La planta es la vista de una pieza observada desde arriba.
En los siguientes ejemplos se ha representado, además de la planta, la flecha que indica el alzado. Esa flecha no se representa normalmente. Servirá para orientarnos a la hora de escoger qué lado de la planta está en la parte inferior (la cercana al alzado) y que parte de la planta está en la parte superior (la parte alejada del alzado).
Ejemplos¶
En los siguientes ejemplos se puede ver, en tono gris, las diferentes caras de la pieza en tres dimensiones que se pueden observar desde la planta. También están representadas las aristas de la planta, que es lo único que se debe dibujar.
La planta no se debe colorear ni rellenar con color gris, solo se representarán las aristas con una línea gruesa.
En la vista en planta es importante no confundir la orientación de las diferentes figuras. Para ayudarnos podemos dibujar debajo de la planta una flecha que represente la flecha del alzado.

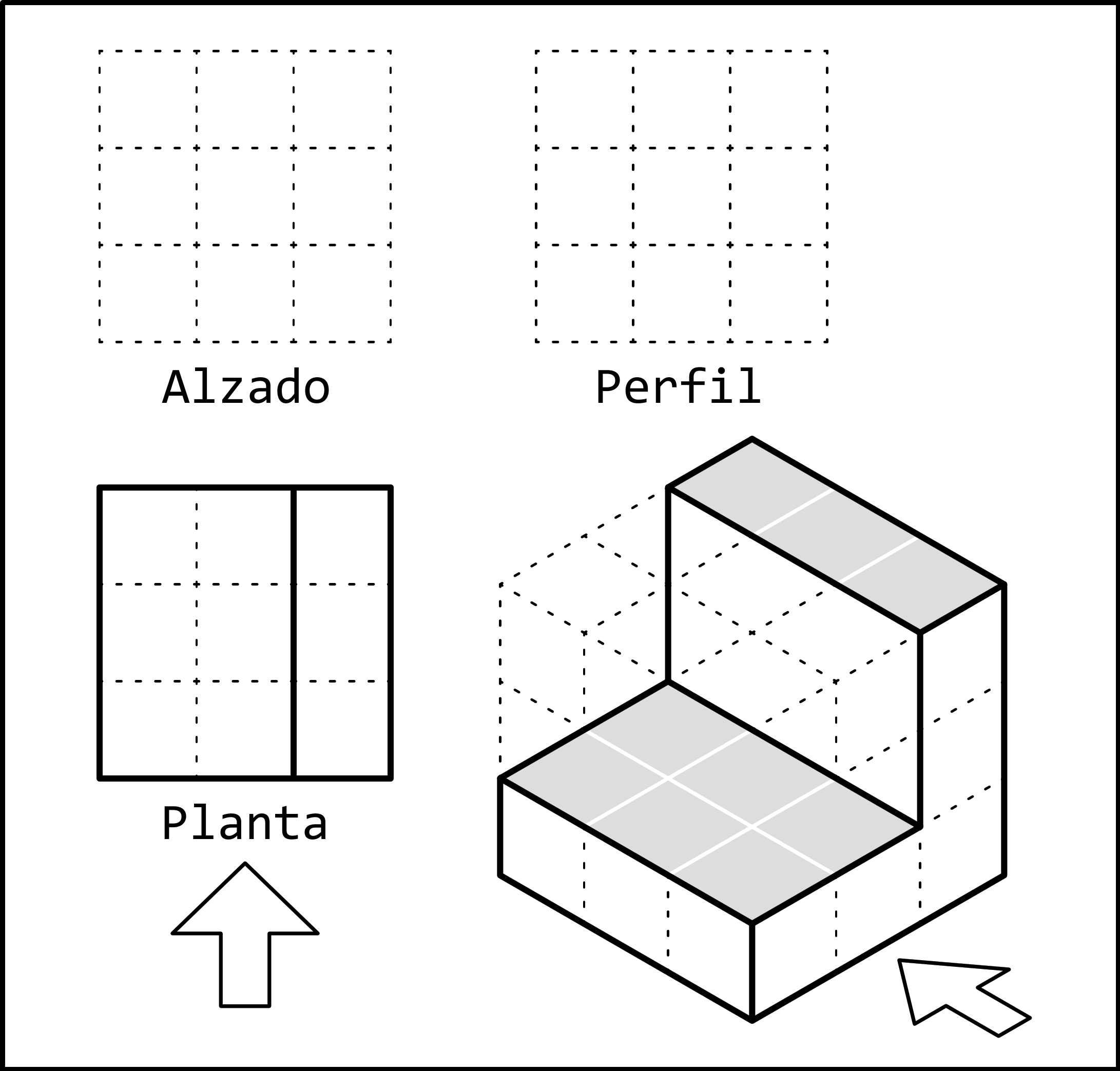

Las zonas sombreadas que se ven desde arriba nos indican que tenemos que representar dos rectángulos, uno fino y otro más grueso. El rectángulo fino está a la derecha de la flecha y su longitud mayor sigue la misma dirección de la flecha. Con esta ayuda es sencillo representar esa misma figura en la planta con la orientación correcta.
Debemos tener en cuenta que la altura no se representa en la planta, por lo que los dos rectángulos se dibujarán juntos a pesar de tener alturas diferentes.

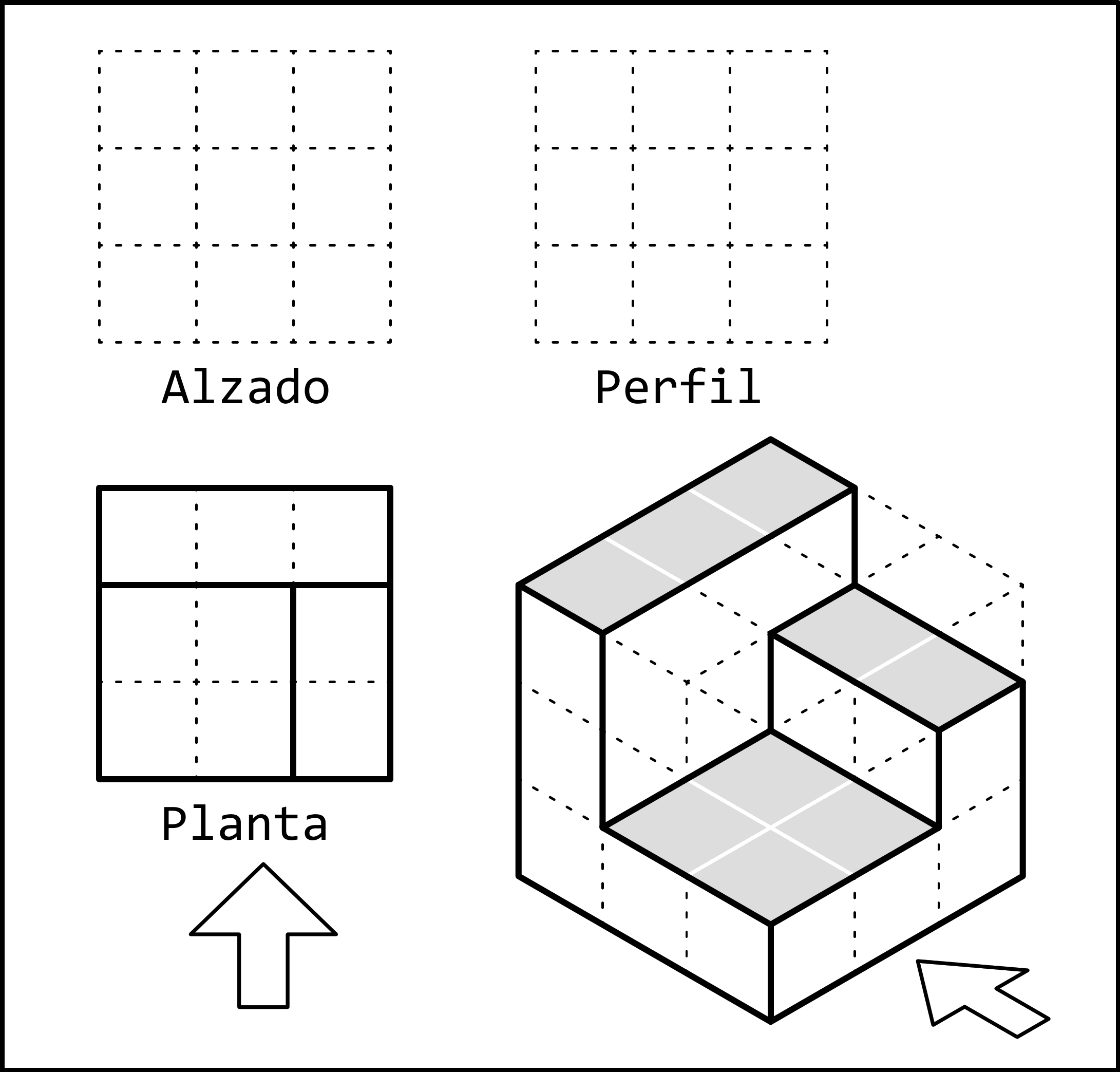

En esta pieza podemos ver un cuadrado a la izquierda de la flecha y cerca de ella. Una vez representado el cuadrado, los dos rectángulos se dibujan con facilidad. Uno con 3 unidades de anchura, lejos de la flecha. El otro de 2 unidades de profundidad, a la derecha de la flecha.

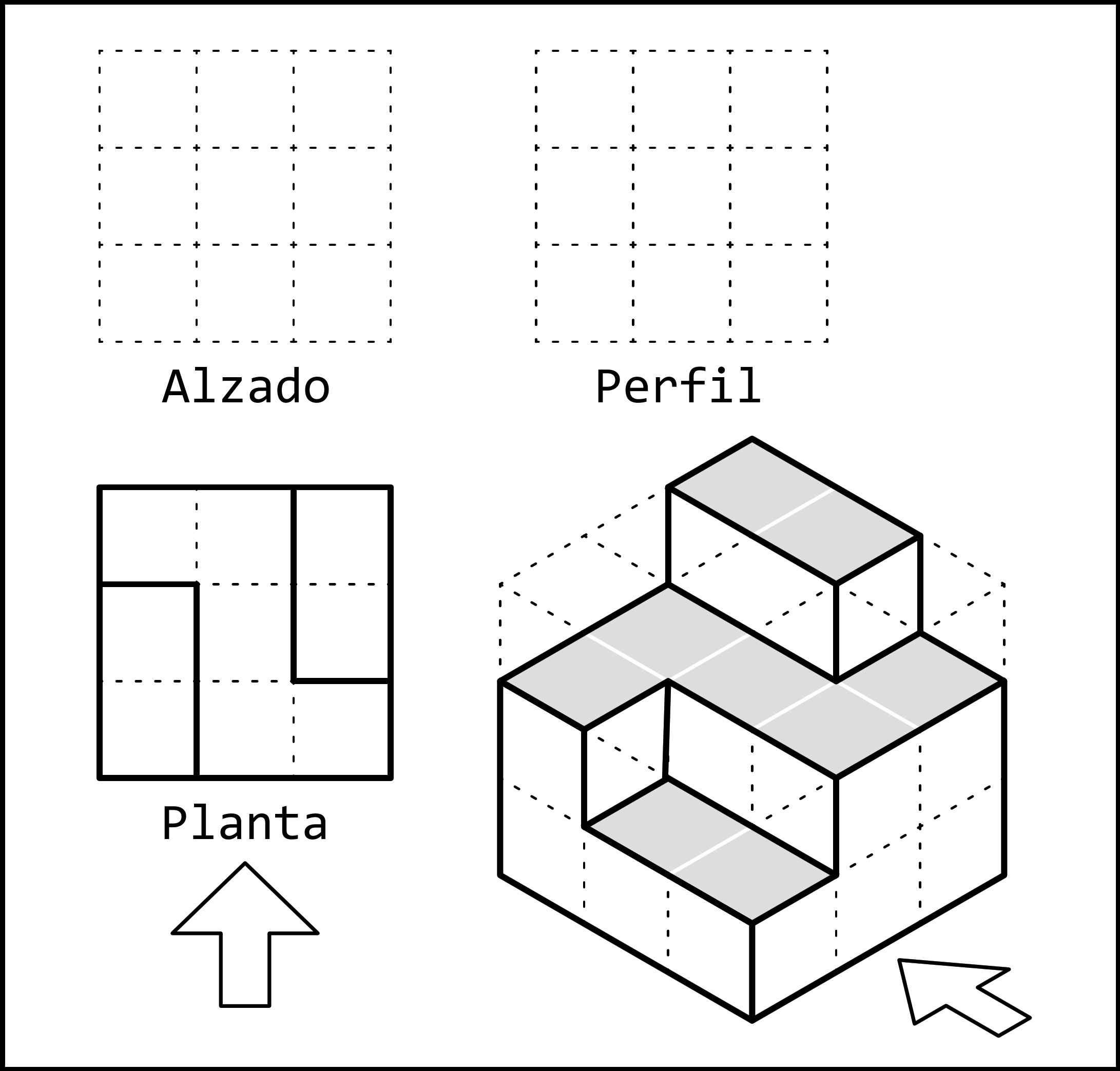

En esta pieza podemos ver tres figuras. La mayor dificultad la podemos encontrar en la figura de altura media, que forma una especie de letra zeta. Por esa razón dibujaremos primero los dos rectángulos sencillos. Ambos están orientados hacia arriba. Uno se encuentra cerca de la flecha a su izquierda y el otro lejos de la flecha a su derecha.
Terminados de dibujar los rectángulos, la figura de la zeta es fácil de dibujar porque rellena todo el hueco restante.

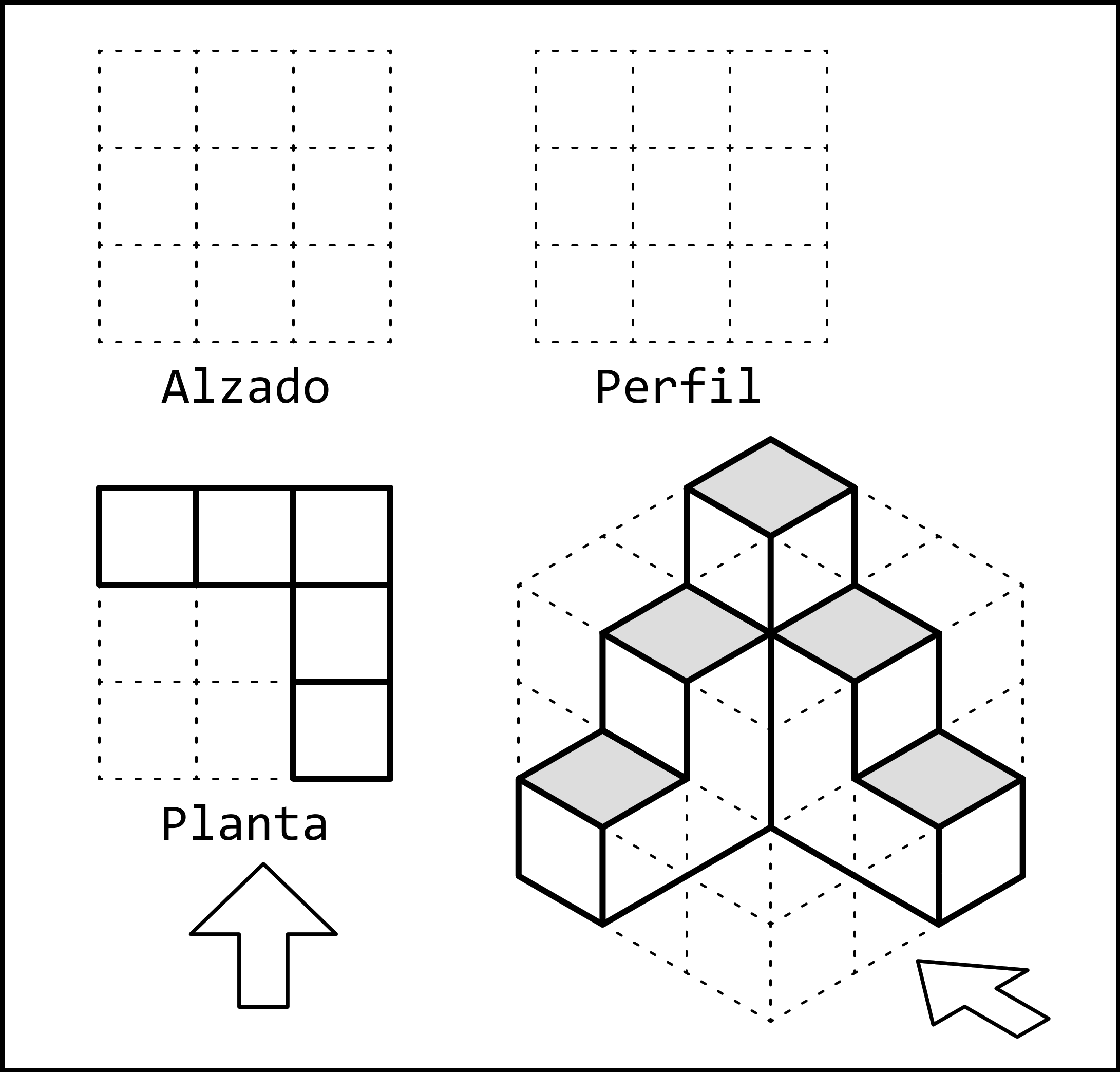

En esta última figura podemos ver un total de cinco cuadrados en distintas posiciones y alturas. La altura ya sabemos que no se representa. En cuanto a las posiciones, con ayuda de las flechas podemos colocar cada uno de los cuadrados en su sitio teniendo en cuenta que la esquina cercana a la flecha y a su izquierda debe quedar libre.
