1. Commutador i botó

En aquesta pràctica simularem un circuit que encengui una làmpada amb un ** commutador ** i un altre circuit que encengui una làmpada amb un botó ** **. Els interruptors mantenen el circuit encès o desactivat un cop activat. Tot i això, els botons només mantenen el circuit encès mentre s’activen.

Les aplicacions dels interruptors típics són per encendre una llum de l'habitació, encendre una tira de connexió elèctrica o encendre un equip elèctric.

Les aplicacions típiques dels botons són fer funcionar la campana d’una casa, el motor d’una batedora elèctrica o fer funcionar l’obertura d’una porta del portal.

Canviar

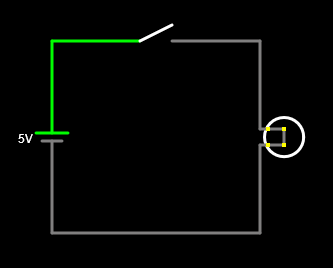

Simula amb el simulador en línia El següent circuit amb commutador:

_images/electric-simulador-interruptor-01.png

Per obtenir cadascun dels elements del circuit, heu de mirar al `` dibuixar `` o premeu la tecla corresponent i feu clic amb el ratolí de la pantalla arrossegant:

Element Menú Clau
Apilar

Dibuixar ... Fonts ... Afegiu font de tensió (2 terminals)

(Arrossegueu el ratolí des de baix a dalt)

v
Canviar Dibuixa ... Components de control ... Afegeix un commutador s
Làmpada Dibuixa ... sortides ... Afegeix la làmpada
Cable Dibuixa ... Afegeix connexió elèctrica W

Botó

Simula amb el simulador en línia El següent circuit amb un botó:

_images/electric-simulador-interruptor-01.png
Element Menú Clau
Botó Dibuixa ... Components de control ... Afegeix botó

Exercicis

  1. Com funciona un interruptor?

  2. Com funciona un botó?

  3. Enumereu dues aplicacions típiques d’un commutador i dues aplicacions típiques d’un botó.

  4. En els circuits anteriors, nomena els elements següents utilitzats:

    Element generador de tensió:

    Element de control elèctric:

    Element de recepció elèctrica:

    Element de conducció elèctrica:
