8. Potència elèctrica

La potència elèctrica ** ** és la quantitat d’energia que proporciona o consumeix un component o un circuit elèctric cada segon.

La potència és directament proporcional a la tensió i al corrent d’un circuit, de manera que com més tensió es consumeixi el circuit més la potència. Com més actual consumeixi un circuit d’energia més.

Watts

La potència elèctrica es mesura en ** watts **, abreviada amb la lletra [w].

La taula següent mostra els poders típics que consumeixen diversos components comuns al nostre entorn:

Component Poder [w]
Indicador d’encesa LED. 20 Millivats
Bombeta LED del sostre. 10 watts
Blender de cuina. 400 watts
Escalfador elèctric d’aire. 2000 watts

Vatimeter

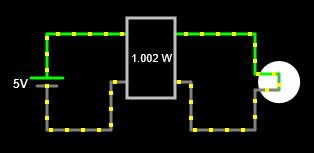

Un ** vatímetre ** és un aparell elèctric que permet mesurar la potència consumida per un component o circuit elèctric. El wattmeter sempre està connectat entre el generador i l’element que voleu mesurar, de manera que cal tallar el circuit per poder -lo inserir. En tenir quatre cables, els calçotets de cutímetre tant la primera cama com la part posterior del cable del corrent:

_images/electric-simulador-potencia-1.png

Per simular un wattmeter, hem de triar -lo entre `` dibuixar `` ...

En el següent circuit simulat, afegiu un ** vatímetre ** que mesura la potència consumida per la làmpada del circuit.

A continuació, dibuixeu una altra font de tensió connectada a dues làmpades en paral·lel i inseriu un altre vatímetre per verificar que la potència consumida és el doble de l'anterior:

Exercicis

  1. Què és la potència elèctrica?
  2. Com es relaciona l’energia elèctrica amb la tensió i el corrent elèctric?
  3. En quines unitats es mesura la potència elèctrica? Anomeneu almenys tres elements comuns del nostre entorn i escriviu el poder elèctric que consumeixen.
  4. Què és un wattmeter? Com us heu de connectar per mesurar la potència?
