4. Connexió de circuit mixt

Un circuit mixt combina connexions en sèrie i connexions paral·leles.

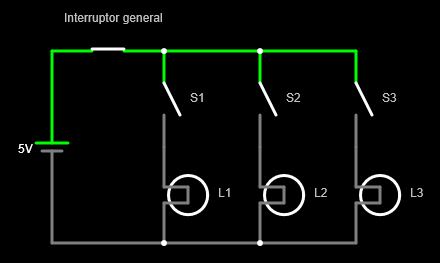

Al circuit següent hi ha un commutador general ** ** que es troba a la sèrie ** ** amb la resta d'elements. Això vol dir que podeu tallar el passatge actual o deixar passar tota la resta del circuit:

Els interruptors S1, S2 i S3 són en sèrie cadascun d’ells amb la seva làmpada L1, L2 i L3 corresponent. Això vol dir que cadascun dels interruptors pot activar o desactivar cadascuna de les seves làmpades de sèrie.

Com que les tres branques commutadores lampara es connecten en paral·lel, cadascuna funciona independentment de les altres, de manera que es poden activar o desactivar sense afectar els altres.

Simula el circuit anterior al simulador en línia per comprovar el seu funcionament:

Interruptor de la làmpada de paralització

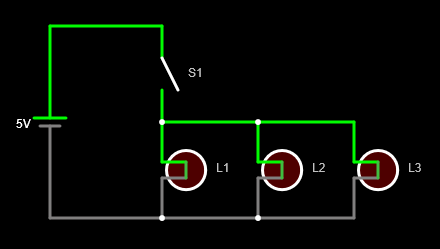

Al següent circuit mixt, un sol interruptor permet l’encesa o desactivar diverses làmpades en paral·lel. Aquest circuit s’utilitza àmpliament per il·luminar molts punts de llum d’una habitació o passadís d’un sol interruptor:

Simula el circuit anterior al simulador en línia per comprovar el seu funcionament:

Exercicis

1. Què és un circuit mixt?
2. Quan és convenient utilitzar una connexió en sèrie en un circuit mixt?
3. Quan és convenient utilitzar una connexió paral·lela en un circuit mixt?
4. Al primer circuit, quines posicions han de tenir els interruptors per il·luminar només la làmpada L2?
5. Al segon circuit, què passaria si s’elimina la làmpada L3?
