Placa base

Una placa base también conocida como placa madre o motherboard es una tarjeta de circuito impreso que sirve de soporte y de conexión de los componentes internos de un ordenador. Además tiene múltiples conectores estándar para conectar los componentes externos.

../_images/informatica-placa-base-02.jpg

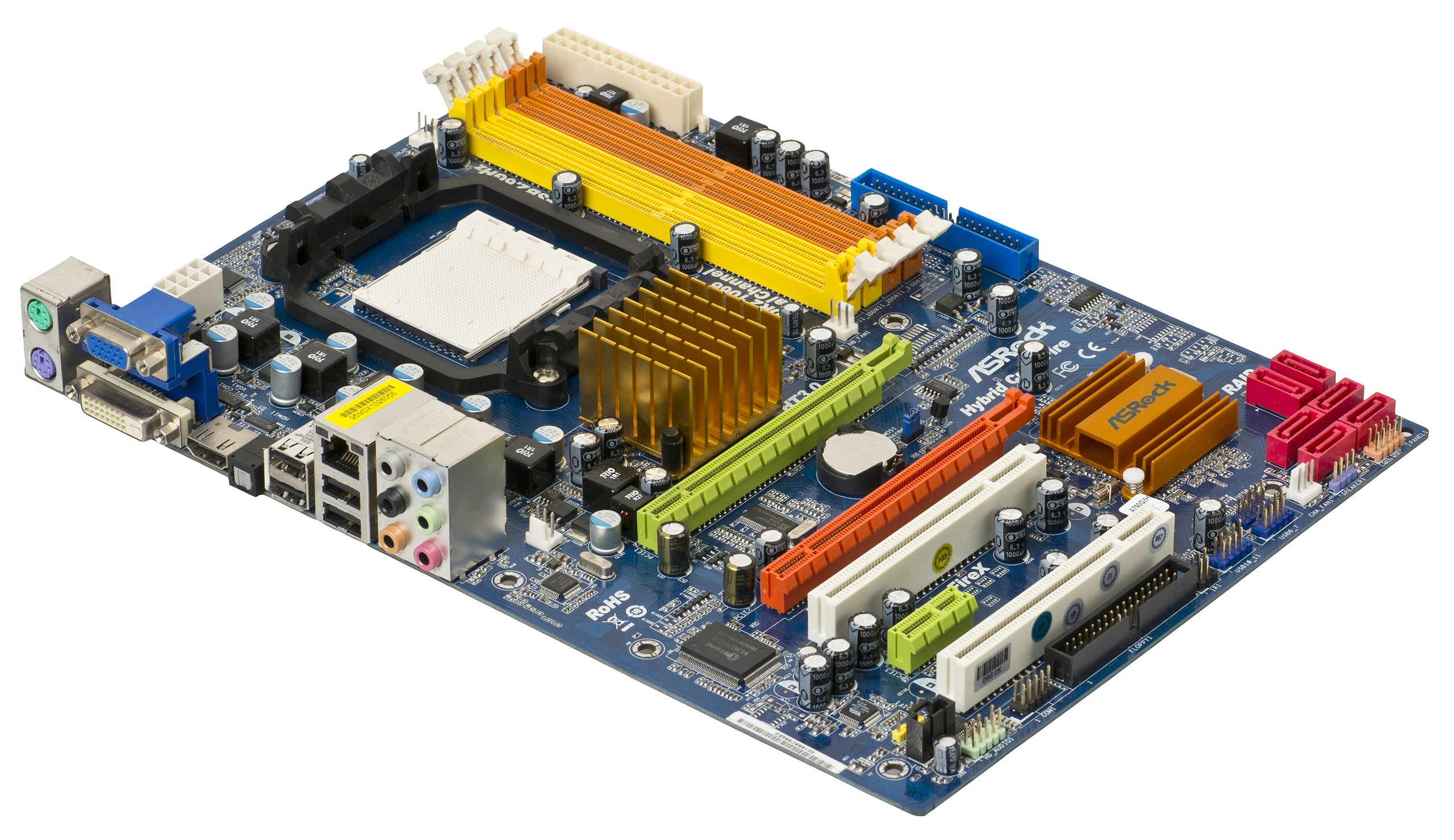

Placa base ASRock A70GXH-128M de 2012.

Evan-Amos CC BY-SA 3.0 Unported via Wikimedia Commons.

Elementos típicos de una placa base de PC

../_images/informatica-placa-base-04a.jpg

Conectores PS/2:

1 - Conector PS/2 verde, para ratón.

2 - Conector PS/2 morado, para teclado.

Conectores para Vídeo:

3 - Conector VGA para monitor.

4 - Conector DVI para monitor.

5 - Conector HDMI para monitor.

Conector trasero de audio digital:

6 - Conector S/PDIF para salida de audio digital.
../_images/informatica-placa-base-04b.jpg

Conectores USB y Ethernet:

7 - Conector USB 2.0 de tipo A.

9 - Conector USB 3.0 de tipo A.

8 - Conector RJ-45 para conexión Ethernet de área local.

Conectores traseros de Audio analógico:

10 - Salida de audio analógico 7.1. Altavoces laterales, traseros y subwoofer.

11 - Entrada analógica para micrófono.

12 - Salida de audio analógico estéreo. Altavoces frontales.

13 - Entrada de audio analógico, nivel de línea.

../_images/informatica-placa-base-04c.jpg

Conectores para tarjetas de expansión:

14 - Conector PCI Express x16.

15 - Pila para la memoria CMOS de la placa base.

16 y 18 - Conectores PCI antiguos.

17 - Conector PCI Express x1.

../_images/informatica-placa-base-04d.jpg

Conectores para la caja y SATA:

19 - Conectores para USB de la caja del PC.

20 - Conector para el altavoz de la caja del PC.

21 - Conectores para los ledes de la caja del PC y pulsador de alimentación.

22 - Conectores SATA para conectar unidades de disco duro, SSD, DVD, etc.

../_images/informatica-placa-base-04e.jpg

Otros conectores:

23 - Cuatro conectores para la memoria RAM DDR4.

24 - Conector de alimentación de la placa base.

../_images/informatica-placa-base-04f.jpg

Otros conectores:

25 - Zócalo de conexión de la CPU.

26 - Conector de alimentación de la placa base para la CPU.

Test de la unidad

Test de la placa base.
