Palanques

La palanca ** ** és una màquina senzilla formada per una barra rígida ** ** que gira al voltant d’un punt de suport anomenat ** fulcro **.

Les palanques es poden utilitzar per realitzar diverses funcions:

  1. ** Transmetre una força ** o un desplaçament d’un punt a un altre. Aquest és el cas de les tisores que transmeten la força i el moviment des d’algun didal adaptats a la mà, a la làmina de tall.
  2. ** Augment de la força ** Exercit. Aquest és el cas d’un trencanous o d’algunes alicates.
  3. ** Augmenta el desplaçament ** aplicat. Aquest és el cas d’un rem o d’una barra de pesca.

Depenent de la situació de la força aplicada (F) de la resistència a moure (R) i al fulcro (△), podem distingir tres tipus de palanques.

Primeres palanques de gènere

Les primeres palanques de gènere tenen suport al mig de la barra, entre la força aplicada i la resistència.

Palanca simple de primer género

Exemples d’aquest tipus de palanca són un balancí, unes tisores o alicates.

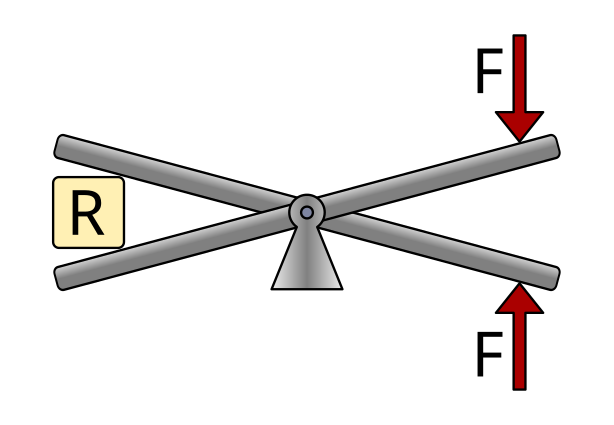

Palanca doble de primer género

Palanques de segon gènere

El segon gènere les palanques de gènere tenen resistència al mig de la barra, entre el Fulcro i la Força Aplicada. El fulcro és en un extrem.

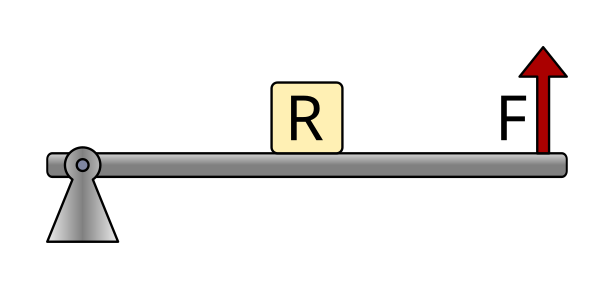

Palanca simple de segundo género

Exemples d’aquest tipus de palanca són una carreta de rodes, un trencanous o un llevataps.

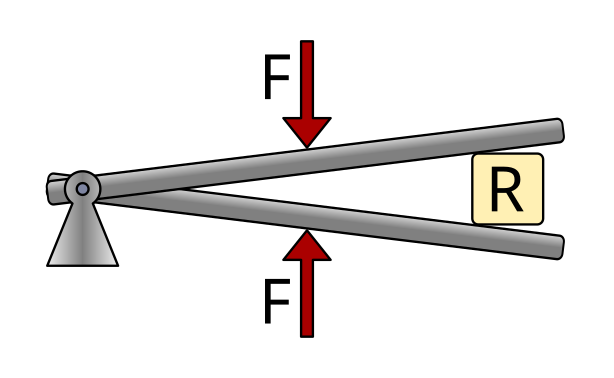

Palanca doble de segundo género

Palanques del tercer gènere

Les palanques del tercer gènere tenen la força aplicada al mig de la barra, entre el fulcro i la resistència. El fulcro és en un extrem.

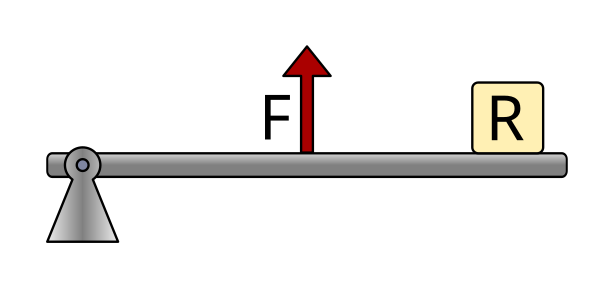

Palanca simple de tercer género

Exemples d’aquest tipus de palanca són les pinces en forma, el nostre avantbraç quan alça la mà o una barra de pesca.

Palanca doble de tercer género

Càlcul de forces i distàncies

La fórmula per calcular les forces i les distàncies implicades en una palanca és igual als parells produïts per les forces. El parell és el producte d’una força per a la seva distància fins al punt de suport, de manera que la fórmula es manté de la manera següent.

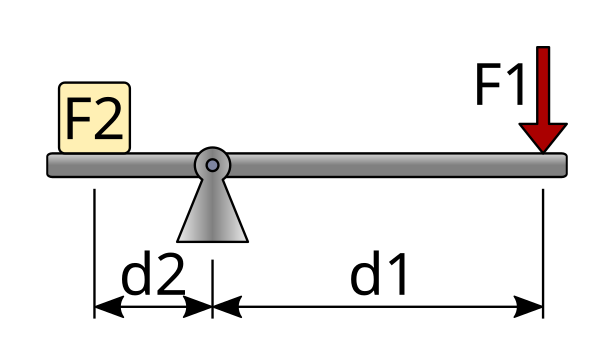

Palanca de primer género con sus fuerzas y distancias.

F_ {1} \ cdot d_ {1} = f_ {2} \ cdot d_ {2}

Ésser

F1 = força aplicada 1

D1 = distància de la força 1 al punt de suport

F2 = resistència o força 2

D2 = distància de la força 2 al punt de suport

Les distàncies es poden mesurar en metres, centímetres, mil·límetres, polzades, etc. Però les dues distàncies sempre s’han de mesurar amb la mateixa unitat.

Les forces es poden mesurar en quilograms-Fork o en newtons, sempre que ambdues forces es mesurin amb la mateixa unitat.

L’exercici s’alça

Com a exemple, calcularem la força feta per les alicates a les quals apliquem una força de 10kgf al mango, amb les distàncies següents.

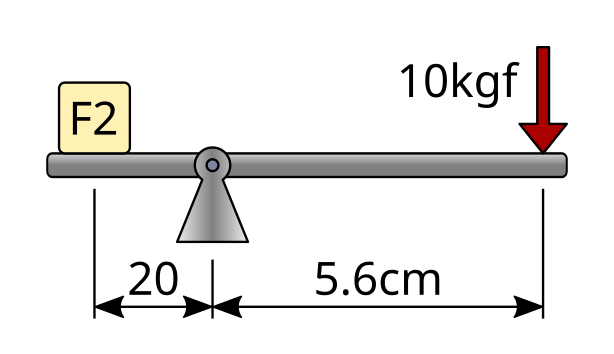

Palanca de primer género con fuerzas y distancias de ejemplo.

El primer pas serà escriure les dades del problema i traduir els valors de distància a la mateixa unitat, per exemple, en mil·límetres.

F_ {1} = 10 \: kgf

d_ {1} = 5.6 \: cm = 56 \: mm

d_ {2} = 20 \: mm

A continuació, escrivim la fórmula i substituïm els valors coneguts.

F_ {1} \ cdot d_ {1} = f_ {2} \ cdot d_ {2}

10 \: kgf \ cdot 56 \: mm = f_ {2} \ cdot 20 \: mm

Finalment, esborrem l’equació i calculem el valor del desconegut amb les mateixes unitats que havien conegut la força.

\ cfrac {10 \: kgf \ cdot 56 \: mm} {20 \: mm} = f_ {2}

F_ {2} = \ cfrac {560} {20} = 28 \: kgf

Exercici de xafarder

En aquest exercici, calcularem la força que s’ha de dur a terme per aixecar una carretilla que porta dins d’un pes de 40 kgf. Les dimensions del camió simplificat són les següents.

Palanca de segundo género con fuerzas y distancias de ejemplo.

El primer pas serà escriure les dades del problema. En aquest cas, no cal convertir les unitats de distància, ja que ambdues distàncies les donen a centímetres.

F_ {2} = 40 \: kgf

d_ {1} = 60 \: cm + 60 \: cm = 120 \: cm

d_ {2} = 60 \: cm

Com podem veure, per calcular la distància de la força 1 al punt de suport, cal afegir les dues distàncies que apareixen al dibuix.

A continuació, escrivim la fórmula i substituïm els valors coneguts.

F_ {1} \ cdot d_ {1} = f_ {2} \ cdot d_ {2}

F_ {1} \ cdot 120 \: cm = 40 \: kgf \ cdot 60 \: cm

Finalment, esborrem l’equació i calculem el valor de la desconeguda (F1) amb les mateixes unitats que havien conegut la força, la força de quilogram.

F_ {1} = \ cfrac {40 \: kgf \ cdot 60 \: cm} {120 \: cm}

F_ {1} = \ cfrac {2400} {120} = 20 \: kgf

Exercicis de palanques

: Descarregueu: `Exercici per identificar palanques de primer, segon o tercer gènere. Format PDF <Mec/Mecan-Panancas-02.pdf> `

: Descarregueu: Exercici per identificar palanques de primer, segon o tercer gènere. Format DOC <mech/mecany-palancas-02.doc>
