2. LED controlat per la placa Arduino

Monto a Protoboard El següent esquema elèctric.

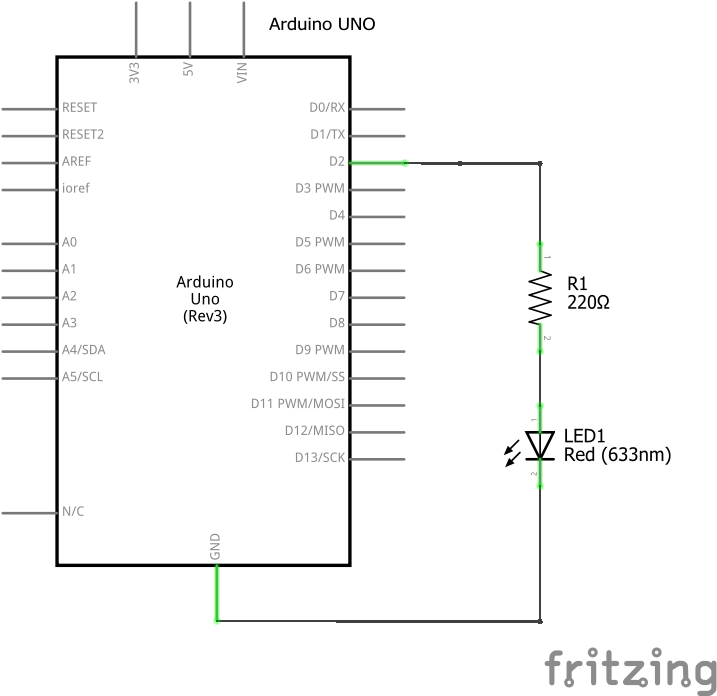

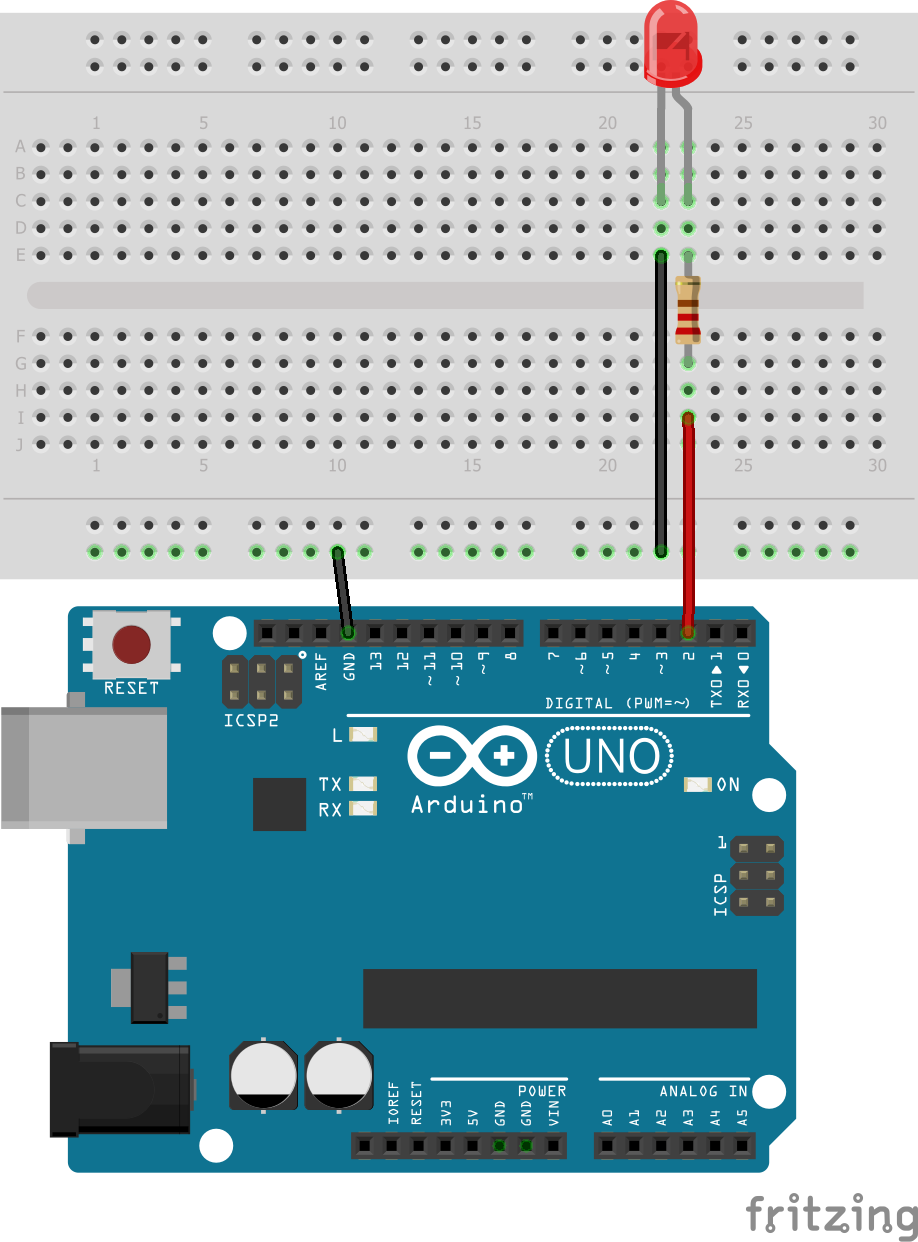

Esquema eléctrico de placa Arduino con un led conectado a un pin de salida Montaje en protoboard de placa Arduino con un led conectado a un pin de salida

Ara és necessari programar la placa Arduino One per al LED vermell.

: Descarregueu: Circuit elèctric en format Fritzing <Protoboard/Arduino-Propo-02-Led-D2.fzz>


Exercicis

  1. El següent programa puja a la placa Arduino. El LED vermell ha de parpellejar, encendre un segon i desactivar -lo durant un segon.

     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    int LED_PIN = 2;

    // Ejecuta una sola vez las siguientes instrucciones
    void setup() {
       // El led se conecta a un pin de salida
       pinMode(LED_PIN, OUTPUT);
    }

    // Repite para siempre las siguientes instrucciones
    void loop() {
       // Enciende el LED (a nivel alto)
       digitalWrite(LED_PIN, HIGH);

       // Espera 1000 milisegundos (1 segundo)
       delay(1000);

       // Apaga el pin 2 (a nivel bajo)
       digitalWrite(LED_PIN, LOW);

       // Espera 1000 milisegundos (1 segundo)
       delay(1000);
    }

  2. Modifiqueu el programa anterior perquè el LED sembli un alarma. Ha d’il·luminar durant una desena part i sortir durant deu segons.

  3. Modifiqueu el programa perquè el LED sembli una espelma artificial. El temps d’encesa ha de ser aleatori entre 100 i 300 mil·lisegons. El temps lliure ha de ser aleatori entre 50 i 150 mil·lisegons.

    La instrucció que s’ha d’utilitzar és:

    1
    delay( random(mínimo, máximo) );

  4. Modifiqueu el programa perquè el LED s’encengui i s’apagui ràpidament (durant 100 mil·lisegons) i després s’encengui i s’apagui lentament (durant 1 segon).

  5. Modifiqueu el programa per al LED a parpellejar dues vegades ràpid (cada 100 mil·lisegons) i després romangueu fora de 2 segons.

  6. Modifiqueu el programa perquè el LED faci el contrari que en l'exercici anterior. S’ha d’apagar ràpidament dues vegades (cada 100 mil·lisegons) i s’ha de mantenir durant 2 segons.

  7. Modifiqueu el primer programa per encendre i apagar el LED cada pocs mil·lisegons (d’1 a 100 mil·lisegons). Experiència amb diverses vegades per veure què passa.

    L’ull humà no pot veure parpellejos de llum massa ràpids. Des de quants mil·lisegons es pot observar el parpelleig?
