3. Tres Ledes

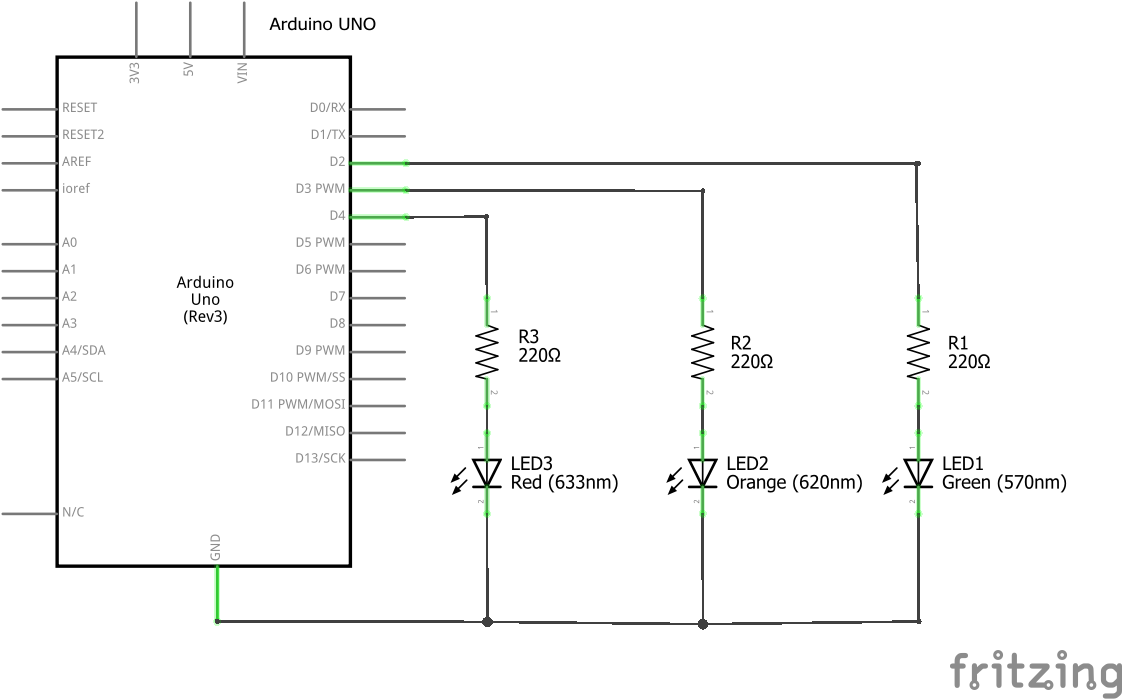

Monto a Protoboard El següent esquema elèctric.

Esquema eléctrico de placa Arduino con tres ledes conectados a tres pines de salida Montaje en protoboard de placa Arduino con tres ledes conectados a tres pines de salida

: Descarregueu: Circuit elèctric en format Fritzing <Protoboard/Arduino-Propo-03-TRES-LEDES.FZZ>

Exercicis

  1. El següent programa puja a la placa Arduino. Les tres LED han d’encendre’s alhora.

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
    // Define el pin de cada led
int LED_VERDE = 2;
int LED_AMBAR = 3;
int LED_ROJO = 4;

// Ejecuta una sola vez las siguientes instrucciones
void setup() {
   // Conecta los tres ledes a salidas
   pinMode(LED_VERDE, OUTPUT);
   pinMode(LED_AMBAR, OUTPUT);
   pinMode(LED_ROJO, OUTPUT);
}

// Repite para siempre las siguientes instrucciones
void loop() {
   // Enciende los tres ledes
   digitalWrite(LED_VERDE, HIGH);
   digitalWrite(LED_AMBAR, HIGH);
   digitalWrite(LED_ROJO, HIGH);
}

  2. Modifica el programa anterior per encendre el LED verd, un segon després del LED ambre i un segon després del LED vermell.

    La instrucció que s’ha d’utilitzar per esperar un segon és:

    1
    delay(1000);

  3. Modifiqueu el programa anterior de manera que després que tots els LITES estiguin encesos, s’apaguen un per un, començant per apagar el LED vermell i acabar apagant el LED verd. El temps entre serà un segon.

    La instrucció que s'ha d'utilitzar per desactivar un LED és:

    1
    digitalWrite(LED_VERDE, LOW);

  4. Modifiqueu el programa per funcionar com a semàfor.

    Primer el LED ** verd ** durant ** 3 segons ** s’encendrà.

    El LED verd s’apagarà llavors i el LED ** Amber ** s’encendrà durant ** 1 segon **.

    El LED ambre sortirà a sota i el LED vermell ** ** durant ** 3 segons ** s'encendrà.

    La seqüència es repetirà contínuament.

  5. Modifiqueu el programa anterior per al LED ambre a parpellejar tres vegades. L’encesa i el temps d’execució seran mig segon.

  6. Feu un programa amb una seqüència diferent dels exercicis anteriors.
