1. Led sempre en marxa

Monto a Protoboard El següent esquema elèctric.

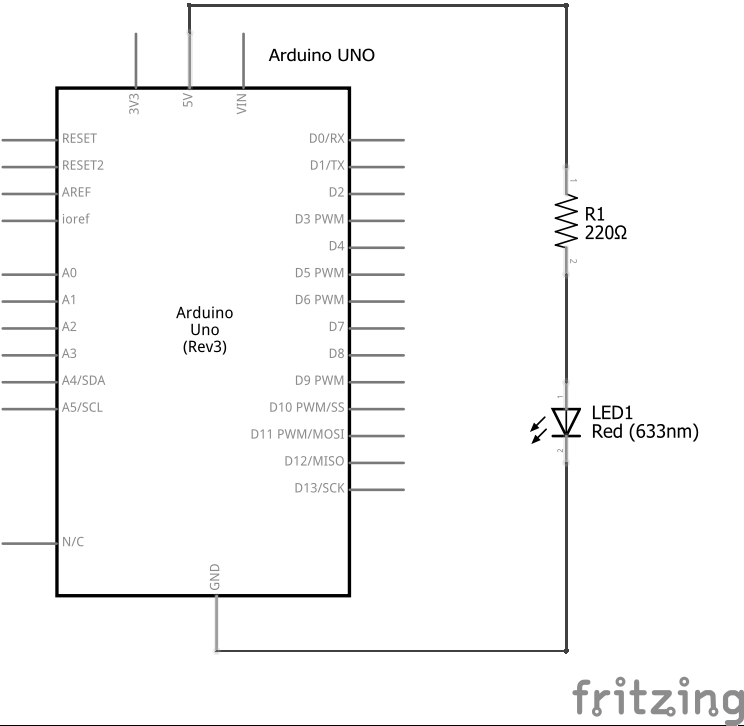

Esquema eléctrico de placa Arduino con un led conectado a la alimentación Montaje en protoboard de placa Arduino con un led conectado a la alimentación

El LED vermell sempre ha de romandre encès quan s’alimenta l’arduino una placa.

: Descarregueu: Circuit elèctric en format Fritzing <Protoboard/Arduino-Propo-01-Led-Vcc.fzz>

Exercicis

  1. Canvieu la direcció del LED de manera que els pins estiguin connectats cap per avall. Podeu comprovar que el LED s’apaga quan es connecta cap per avall. Al ser un díode, només permet el pas de l’electricitat en un sentit i no ho permet en el sentit contrari.

    Si en algun moment un LED no funciona, comproveu que estigui connectat en la direcció correcta.

  2. Canvieu la resistència de 220 ohms per una altra resistència de 1000 ohms. Vostè comprovarà que la lluminositat del LED disminueix.

    Canvieu la resistència de 220 ohms per una altra resistència de 150 ohms. Veureu que la lluminositat del LED augmenta.

    La resistència que acompanya el LED serveix per limitar el corrent actual. D’aquesta manera s’evita que el LED o la sortida de la placa Arduino es cremin.
