5. Potenciòmetre

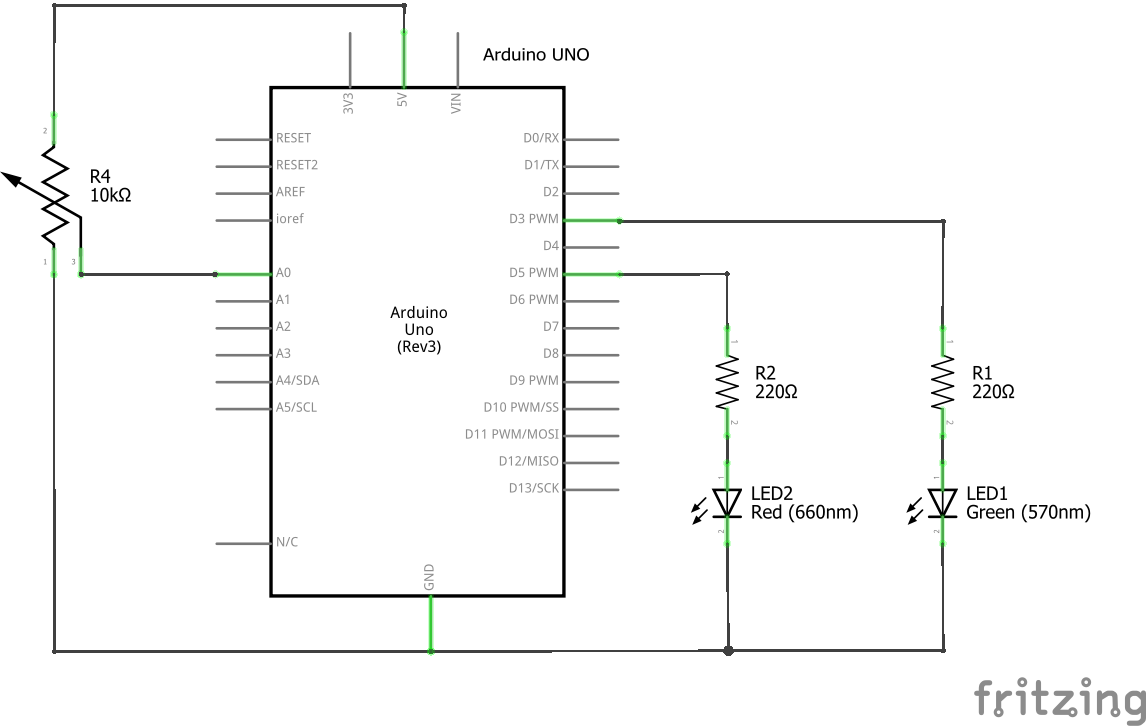

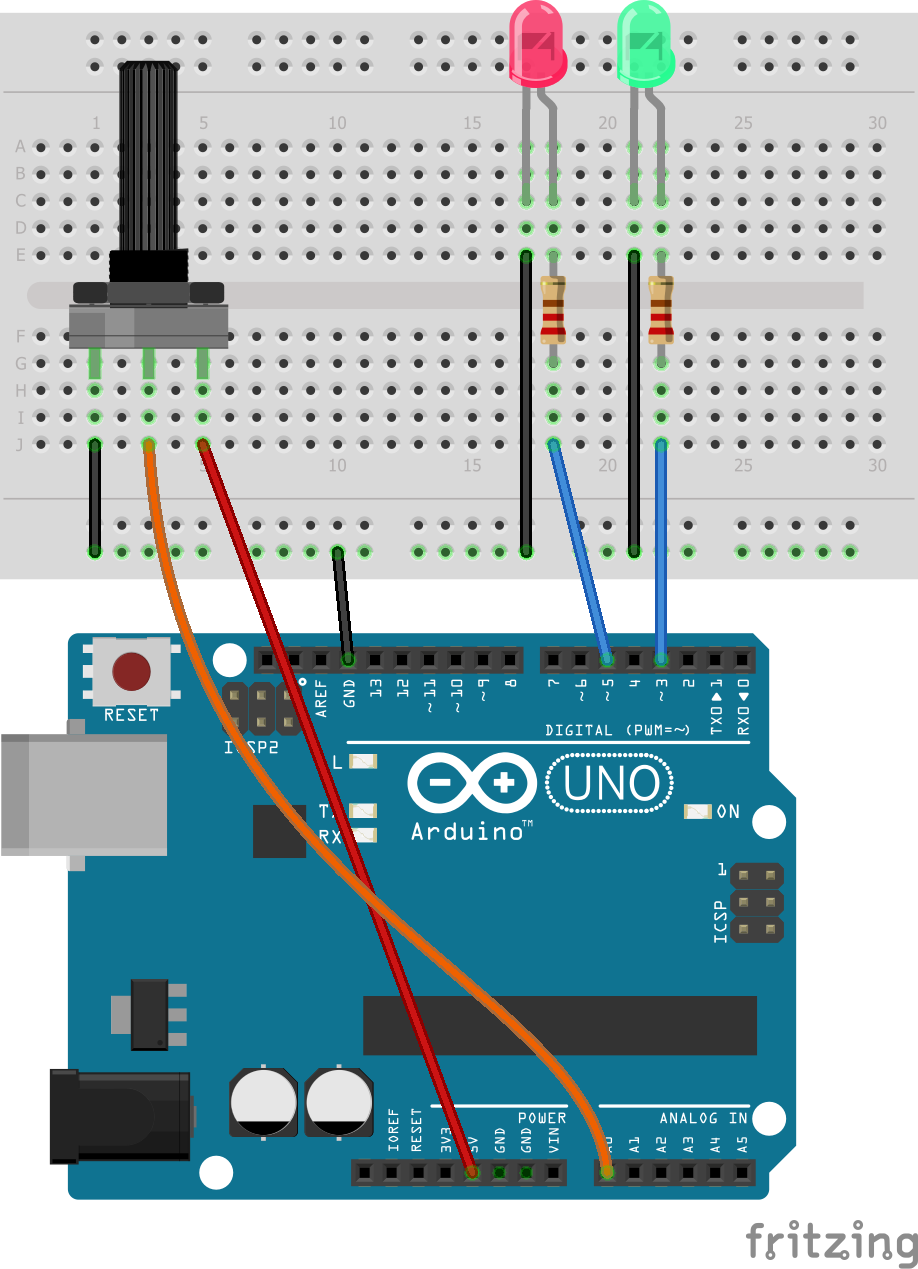

Monto a Protoboard El següent esquema elèctric.

: Descarregueu: Circuit elèctric en format Fritzing <Protoboard/Arduino-Propo-05-Pot.fzz> `

---

Exercicis

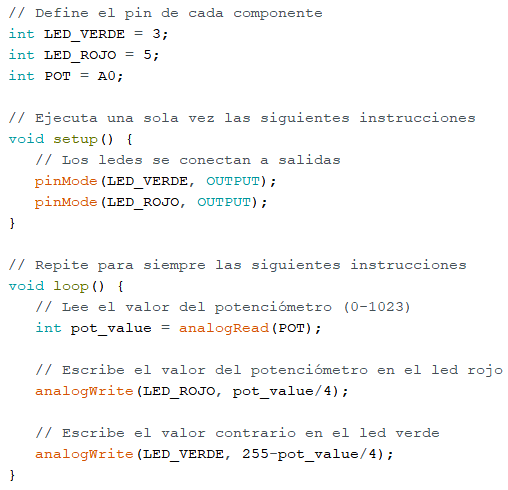

1. El següent programa puja a la placa Arduino. El LED vermell s’encendrà més o menys depenent del potenciòmetre a la dreta o a l’esquerra.

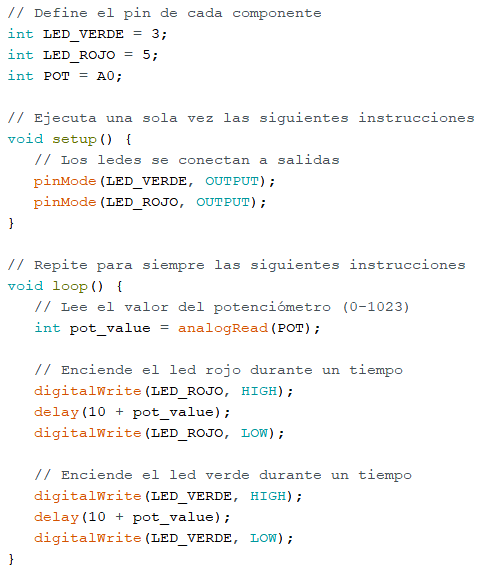

2. El següent programa puja a la placa Arduino. El LED vermell i el LED verd activaran alternativament una freqüència que dependrà de la posició del potenciòmetre.

   Gireu el potenciòmetre a la dreta i a l'esquerra per comprovar l'efecte sobre els LED.



3. El següent programa puja a la placa Arduino.

   En girar el potenciòmetre en una direcció, els dos LED sortiran.

   En girar el potenciòmetre en sentit contrari, el LED verd s’encendrà primer per indicar que el valor és superior a zero.

   Si continuem girant el potenciòmetre, el LED vermell s’encendrà per indicar que arribem al final de la ruta.
