Perspectiva isomètrica

La perspectiva és una manera de representar tres dimensions en un full pla. En aquesta representació es pot veure alhora la cara frontal, el perfil i l'objecte de l'objecte. Utilitzarem la perspectiva isomètrica, que utilitza la mateixa mesura per als tres eixos principals (x, y, z).

_images/dibujo-isometrica.png

A continuació, es mostren els exercicis per obtenir una perspectiva isomètrica de les figures, graduats en dificultat des del nivell bàsic fins al nivell més complex amb objectes corbats.

Tots els exercicis tenen una versió amb el Sistema Europeu de View (alçat a la dreta) i una altra versió poc convencional en la qual s’ha escollit l’elevació a l’esquerra de la figura i al perfil de la dreta.

Exercicis senzills

_images/dibujo-vistas-der-01.png
: Descarregueu: Right Raised. Format PDF. <Dibuix/dibuix-vers-der-01.pdf>
: Descarregueu: Right Raised. Imatges en format PNG. <Dibuix/dibuix-versos-der-01-images.zip>
: Descarregueu: Right Raised. Format editable SVG. <Drawing/Drawing-Vista-der-01.svg>
_images/dibujo-vistas-izq-01.png
: Descarregueu: Left Lifting. Format PDF. <Drawing/Drawing-Verses-IZQ-01.pdf>
: Descarregueu: `Left Lifting. Imatges en format PNG. <Dibuix/Dibuix-Verses-IZQ-01-Imatges.zip> `
: Descarregueu: Left Lifting. Format editable SVG. <Drawing/Drawing-Verses-IZQ-01.svg>

Exercicis amb vistes ocultes

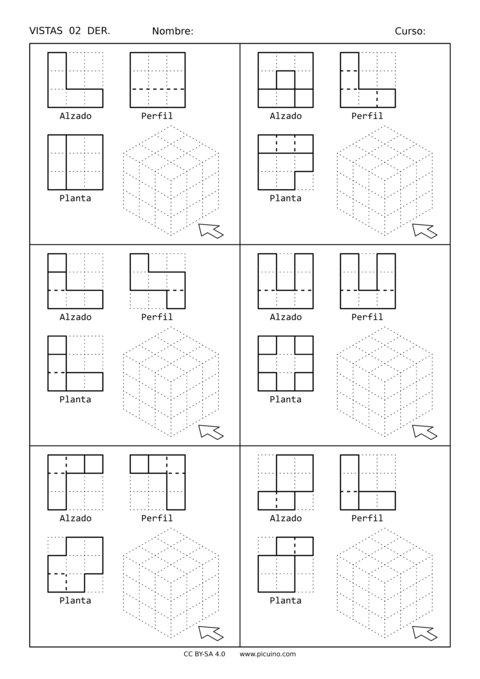

_images/dibujo-vistas-der-02.png
: Descarregueu: Right Raised. Format PDF. <Drawing/Drawing-Duer-02.pdf>
: Descarregueu: Right Raised. Imatges en format PNG. <Dibuix/dibuix-versos-der-02-images.zip>
: Descarregueu: Right Raised. Format editable SVG. <Drawing/Drawing-Vista-der-02.svg>

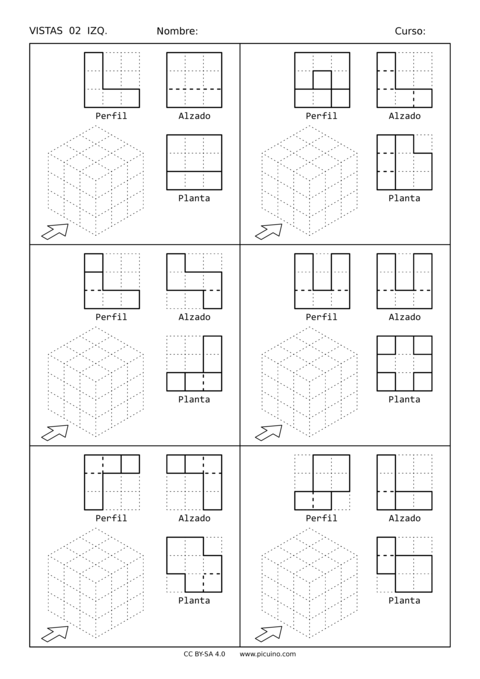

_images/dibujo-vistas-izq-02.png
: Descarregueu: Left Lifting. Format PDF. <Dibuix/Dibuix-Verses-IZQ-02.pdf>
: Descarregueu: Left Lifting. Imatges en format PNG. <Dibuix/Dibuix-Verses-IZQ-02-IMages.zip>
: Descarregueu: Left Lifting. Format editable SVG. <Dibuix/Dibuix-Verses-IZQ-02.svg>

Exercicis amb rampes

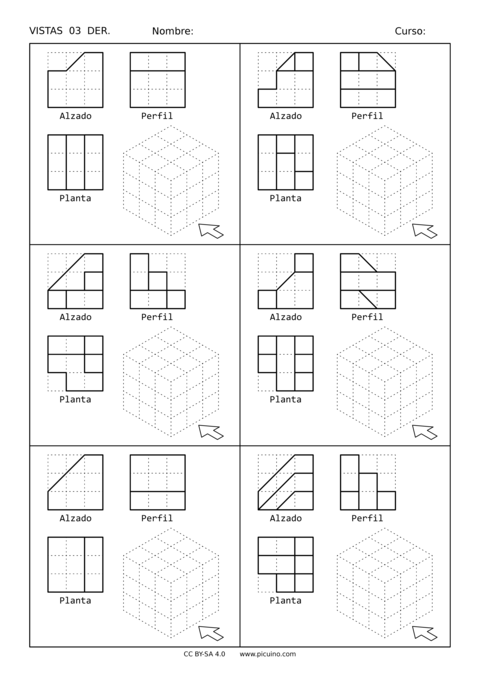

_images/dibujo-vistas-der-03.png
: Descarregueu: Right Raised. Format PDF. <Drawing/Drawing-Vista-der-03.pdf>
: Descarregueu: Right Raised. Imatges en format PNG. <Drawing/Drawing-Vista-der-03-images.zip>
: Descarregueu: Right Raised. Format editable SVG. <Dibuix/dibuix-vers-der-03.svg>

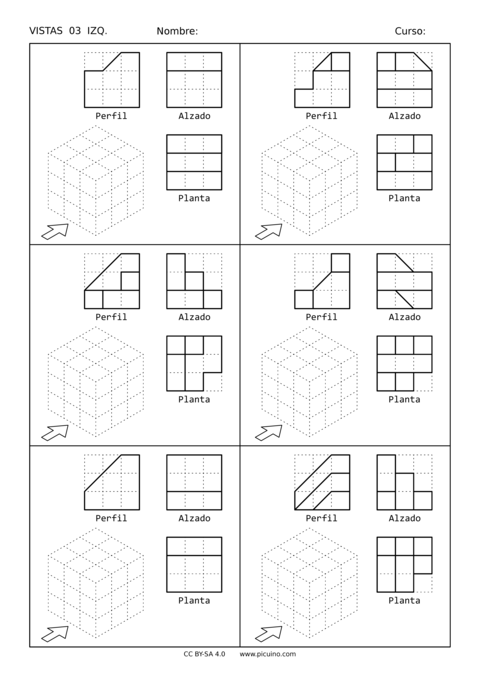

_images/dibujo-vistas-izq-03.png
: Descarregueu: Left Lifting. Format PDF. <Drawing/Drawing-Verses-IZQ-03.pdf>
: Descarregueu: Left Lifting. Imatges en format PNG. <Dibuix/Dibuix-Verses-IZQ-03-Images.zip>
: Descarregueu: Left Lifting. Format editable SVG. <Dibuix/Dibuix-Verses-IZQ-03.svg>

Exercicis amb vistes i rampes ocultes

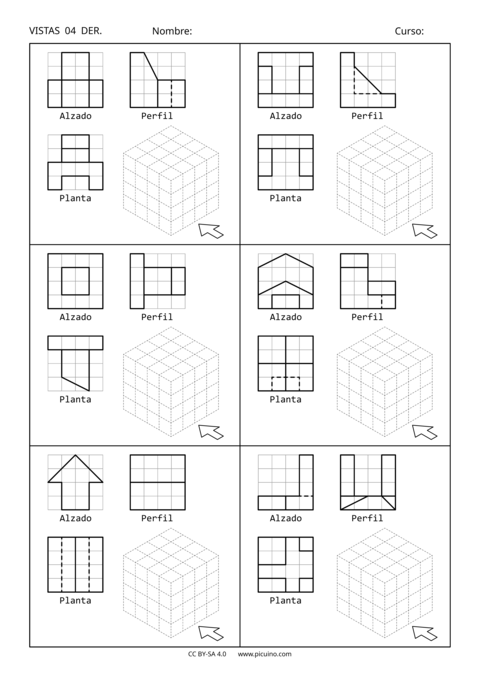

_images/dibujo-vistas-der-04.png
: Descarregueu: Right Raised. Format PDF. <Dibuix/dibuix-vers-der-04.pdf>
: Descarregueu: Right Raised. Imatges en format PNG. <Dibuix/dibuix-versos-der-04-images.zip>
: Descarregueu: Right Raised. Format editable SVG. <Dibuix/dibuix-deu a-04.svg>
_images/dibujo-vistas-izq-04.png
: Descarregueu: Left Lifting. Format PDF. <Dibuix/Dibuix-Verses-IZQ-04.pdf>
: Descarregueu: Left Lifting. Imatges en format PNG. <Dibuix/Dibuix-Verses-IZQ-04-IMages.zip>
: Descarregueu: Left Lifting. Format editable SVG. <Dibuix/Dibuix-Verses-IZQ-04.svg>

Exercicis amb corbes

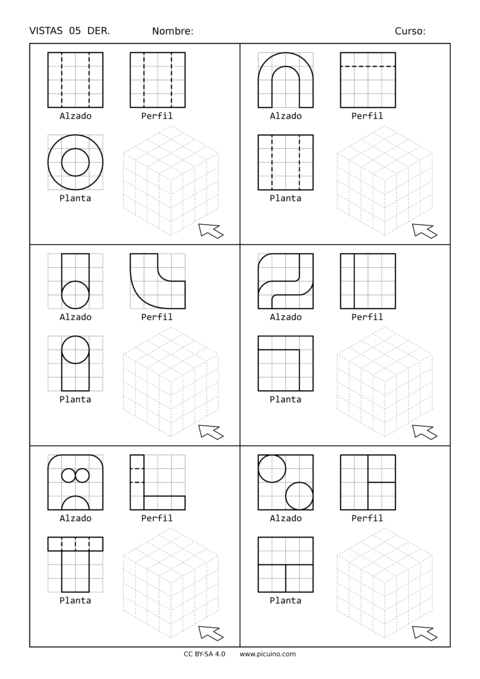

_images/dibujo-vistas-der-05.png
: Descarregueu: Right Raised. Format PDF. <Dibuix/dibuix-versos-der-05.pdf>
: Descarregueu: Right Raised. Imatges en format PNG. <Dibuix/dibuix-deu a-05-images.zip>
: Descarregueu: Right Raised. Format editable SVG. <Drawing/Drawing-Vista-der-05.svg>
_images/dibujo-vistas-izq-05.png
: Descarregueu: Left Lifting. Format PDF. <Dibuix/Dibuix-Verses-IZQ-05.pdf>
: Descarregueu: `Left Lifting. Imatges en format PNG. <Dibuix/Dibuix-Verses-IZQ-05-Imatges.Zip> `
: Descarregueu: Left Lifting. Format editable SVG. <Dibuix/Dibuix-Verses-IZQ-05.svg>

Plantilles de dibuix

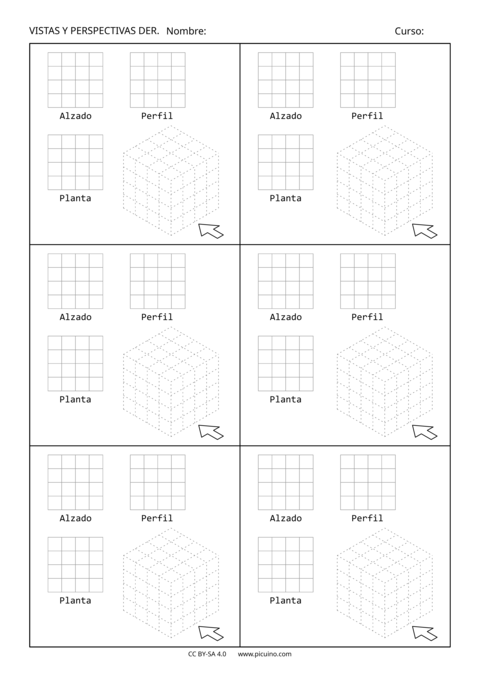

_images/dibujo-plantilla-isometric-4-der.png
: Descarregueu: Right Raised. Format PDF. <Drawing/Drawing-Plantilla-Isometric-4-Der.pdf>
: Descarregueu: Right Raised. Format editable SVG. <Dibuix/Dibuix-Plantilla-Isomètric-4-Der.svg>

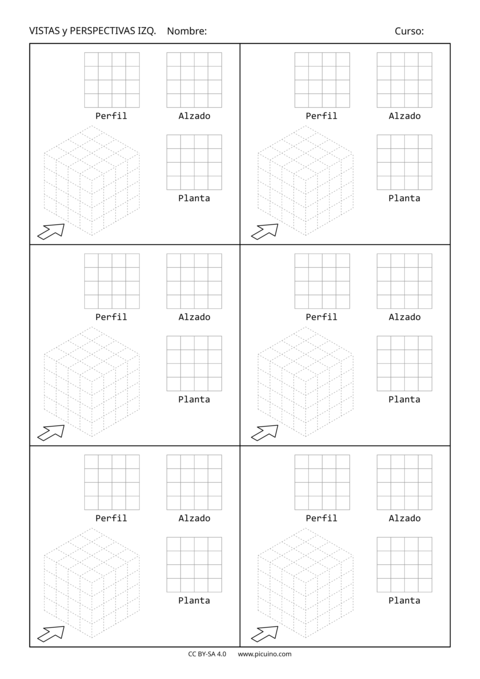

_images/dibujo-plantilla-isometric-4-izq.png
: Descarregueu: Left Lifting. Format PDF. <Drawing/Drawing-Plantilla-Isometric-4-IZQ.PDF>
: Descarregueu: Left Lifting. Format editable SVG. <Drawing/Drawing-Plantilla-Isometric-4-IZQ.SVG>

Tres de paper dimensional

Exercicis per construir tres dimensions amb paper retallat (Papercraft) al taller de tecnologia:

: Ref: Workshop-Papercraft
