Disseny d'una taula nocturna

En els documents següents, el disseny d’una taula nocturna amb dimensions de 400 x 400 x 600 mm, amb 20 mil·límetres.

L’escala de dibuix és d’1: 5, cosa que significa que cadascun dels quadrats de la guia del dibuix representa 20 mil·límetres en realitat.

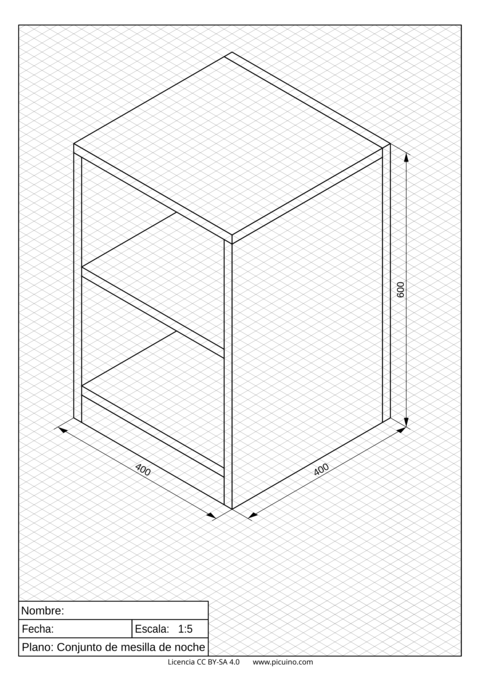

Plano de conjunto de la mesilla de noche en perspectiva isométrica.
: Descarregueu: Muntatge de la taula de nit en perspectiva. Format PDF. <Dibuix/Dibuix/Dibuix-Design-Conjunt-Memesilla.pdf>

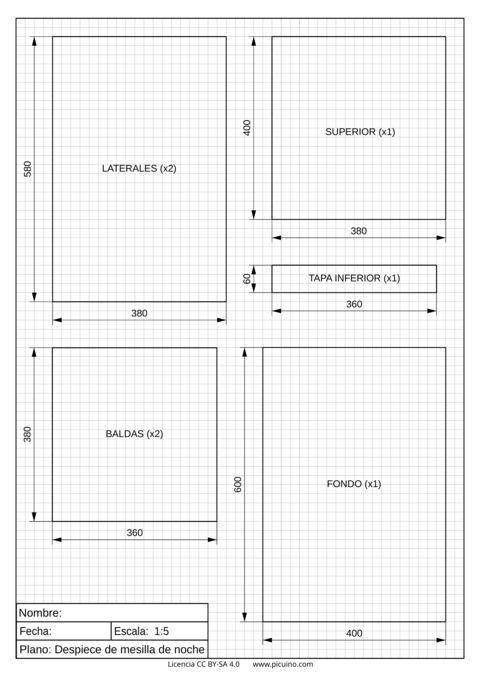

Plano de despiece de la mesilla de noche.
: Descarregueu: Rinse Plane de la taula de nit. Format PDF. <Dibuix/dibuix-disseny/dibuix-disseny-demostrat-memesilla.pdf>

Plantilles de dibuix

Plantilles de dibuix per realitzar els dos avions en perspectiva i les visions de les visualitzacions.

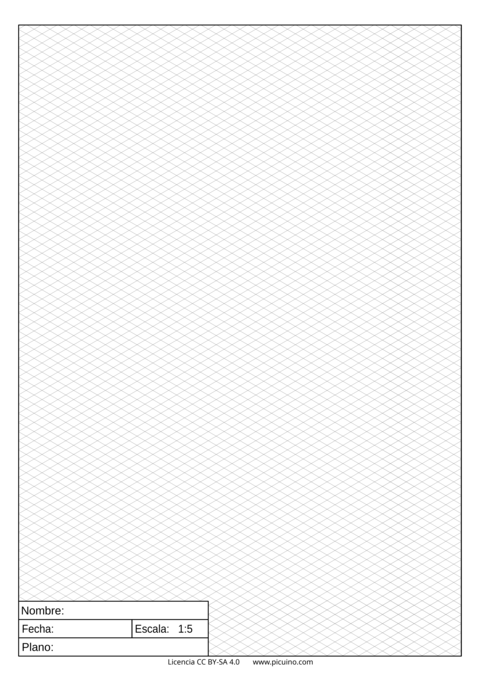

Plantilla para realizar planos de conjunto en perspectiva isométrica.
: Descàrrega: `Plantilla per a avions conjunts en perspectiva isomètrica. Format PDF. <Dibuix/dibuix-disseny/dibuix-disseny-conjunt-plantilla.pdf> `
: Descàrrega: `Plantilla per a avions conjunts en perspectiva isomètrica. Format SVG. <Dibuix/dibuix-dibuix/dibuix-disseny-conjunt-plantilla.svg> `

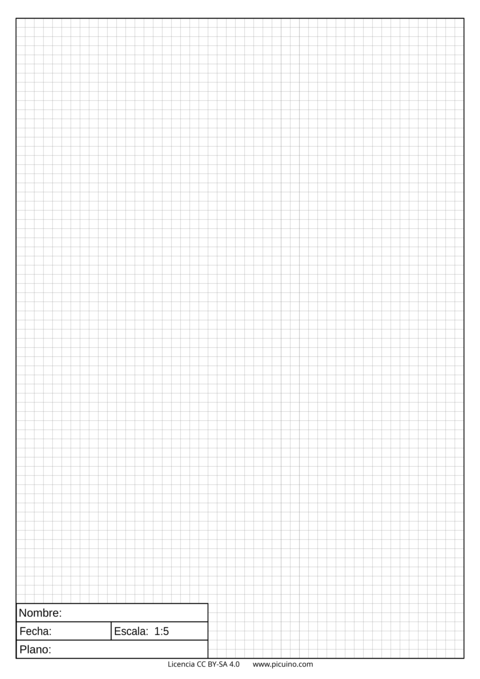

Plantilla para realizar planos de despiece.
: Descarregueu: Plantilla per a plans de visualització. Format PDF. <Dibuix/Dibuix/Dibuix-Disign-Desepiece-Plantilla.pdf>
: Descarregueu: Plantilla per a plans de visualització. Format SVG. <Dibuix/dibuix/dibuix/design-no-plantatilla.svg>
