Escales

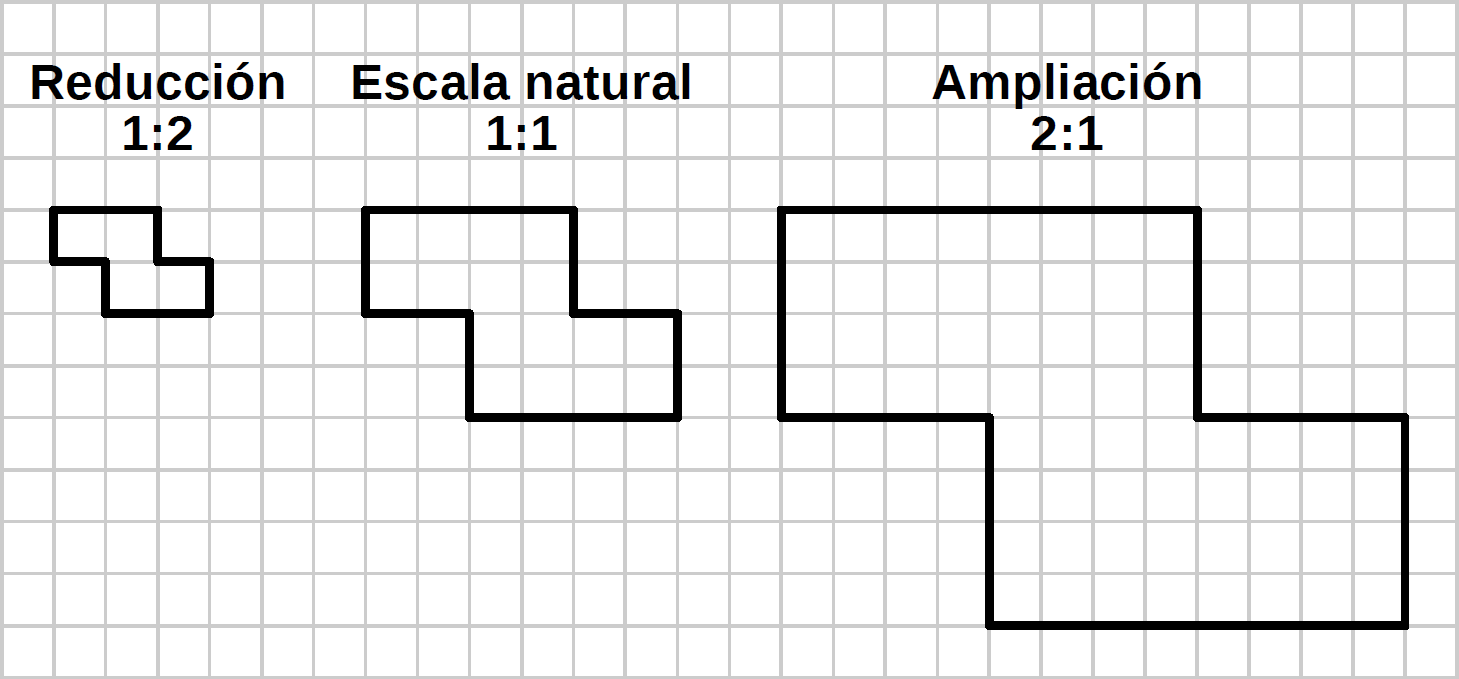

Representació d'objectes a diferents mides.

_images/dibujo-escalas.png

Quan heu de representar un objecte gran en un avió, per exemple un camió, no és pràctic dibuixar -lo amb la seva mida real. En aquests casos, és convenient dibuixar l'objecte a mida reduïda. Si els objectes són massa petits, per exemple, un component electrònic, és convenient dibuixar amb una mida ampliada.

** Escala **

És la proporció d'extensió o reducció amb la qual es dibuixa un objecte de paper.

Si l'escala comença amb un nombre més gran que un és una escala d'extensió (per exemple, una escala de 10: 1). Si l'escala comença un seguit d'un nombre superior a un, és una escala de reducció (per exemple, una escala 1:10)

** Escala natural **
S'utilitza per representar objectes amb un dibuix de la mateixa mida que la realitat. L’escala natural també es representa com a escala 1: 1
** Escala de reducció **
S'utilitza quan la mida de l'objecte és superior a la mida del full de paper. Una escala 1:10 significa que el dibuix serà de mida deu vegades menys que l'objecte real. Per exemple, un armari de 200cm dibuixat a escala 1:10 tindrà una mida de 20cm a la fitxa de paper.
** Escala d'extensió **
S'utilitza per representar objectes petits. Una escala d’extensió 10: 1 servirà per representar un engranatge de rellotge de 5 mm, amb una mida de 50 mil·límetres en paper.

Escales estandarditzades

Tot i que es pot utilitzar qualsevol valor d’escala, a la pràctica es recomana utilitzar determinats valors normalitzats en els avions tècnics per facilitar la lectura de les dimensions. Aquestes són algunes de les escales normalitzades:

Reducció 1: 2 1: 5 1:10 1:20 1:50 1: 100 1: 200 1: 500
Extensió 2: 1 5: 1 10: 1 20: 1 50: 1

En casos especials, com en la construcció d’edificis, s’utilitzen escales intermèdies com l’escala 1:40 o l’escala 1:25.

A la taula següent apareixen alguns exemples d’escales i la mida dels objectes que es poden representar en aquesta escala en un full de mida de foli o paper A4.

Escala
Mida que es pot representar en un foli
Exemple d'objectes
1: 100
Fins a 25 x 15 metres en un foli
Casa, camió, gran saló
1:20
Fins a 5 x 3 metres en un foli
Prestatgeria, armari, cotxe, habitació
1:10
Fins a 250 x 150 centímetres en un foli
Bicicleta, televisió, cadira
1: 2
Fins a 50 x 30 centímetres en un foli
Consola de videojocs, ampolla, Sierra
1: 1 (natural)
Fins a 25 x 15 centímetres en un foli
Tornavís, tauleta
2: 1
Fins a 12 x 7 centímetres en un foli
Smartphone, cargol
10: 1
Fins a 25 x 15 mil·límetres en un foli
Peces de rellotge, memòria micro sd

Exercicis d’escales

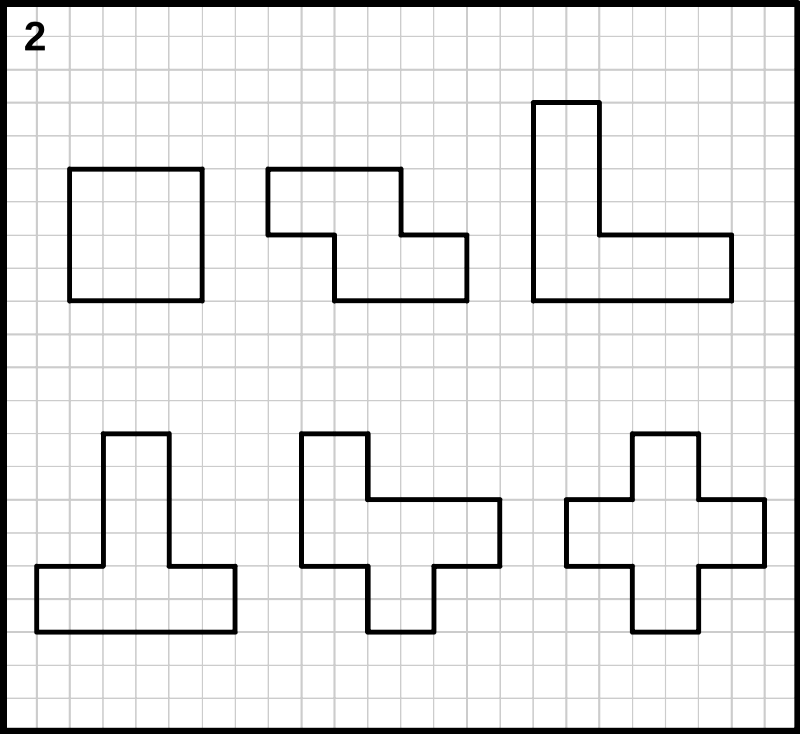

Aquest exercici consisteix a copiar les figures en un paper quadriculat amb la mateixa mida que apareix al full imprès. La xifra es copiarà amb una escala d'extensió 2: 1, el doble de la seva mida. Finalment, s’ha de copiar la xifra amb una escala de reducció 1: 2, a la meitat de la seva mida.

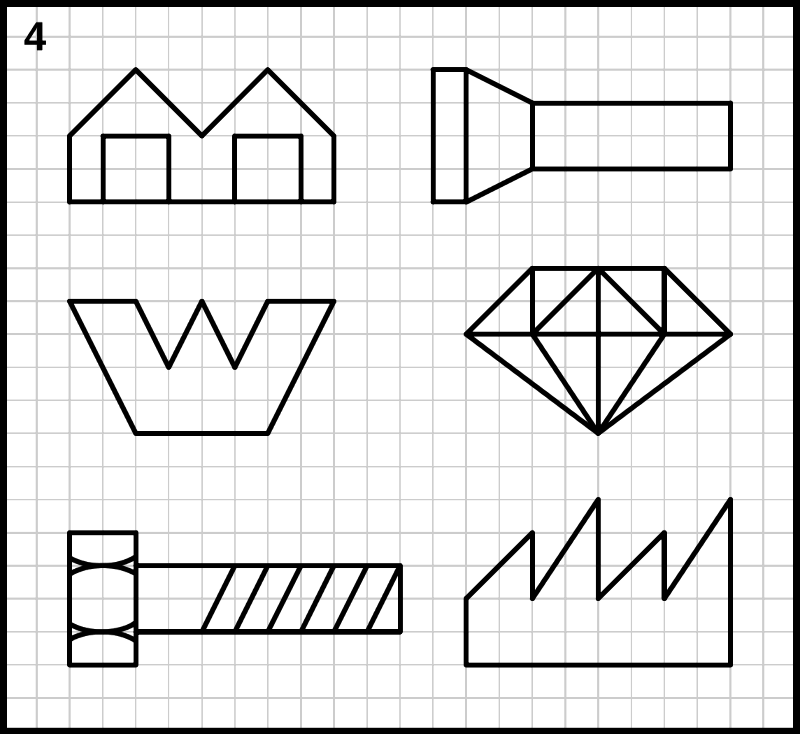

El primer full conté figures senzilles, formades només amb línies verticals i línies horitzontals. El segon full conté figures amb línies verticals i horitzontals, figures amb línies inclinades i figures amb cercles.

Plaques amb figures per dibuixar a l'escala.

_images/dibujo-escalas-01.png _images/dibujo-escalas-02.png
: Descàrrega: Dibuix a escala. Placa 01. Format PDF. <Dibuix/dibuix-scalas-01.pdf>
: Descàrrega: Dibuix a escala. Placa 02. Format PDF. <dibuix/dibuix-scalas-02.pdf>

: Descàrrega: Dibuix a escala. Placa 01. Dibuix d’oficina de format gratuït. <dibuix/dibuix-scalas-01.odg>
: Descàrrega: Dibuix a escala. Placa 02. Dibuix d’oficina de format gratuït. <dibuix/dibuix-scalas-02.odg>

: Descarregueu: 4mm plantilla quadrada. Format PDF. <dibuix/dibuix-4mm.pdf>
: Descarregueu: 4mm plantilla quadrada. Dibuix d’oficina de format gratuït. <dibuix/dibuix-4mm.odg>
