12. Mapa de Karnaugh

Un mapa karnaugh És un diagrama que s'utilitza per simplificar gràficament funcions lògiques.

Normalment s’aplica a funcions amb un nombre d’entre 2 i 4 variables. Per a funcions més variables, s’utilitzen mètodes més avançats, com ara l’algoritme de `` Quine-McCluskey <https://es.wikipedia.org/wiki/algoritmo_quine%e2%80%93mccluskey>`__.

Tres Mapa de Karnaugh variables

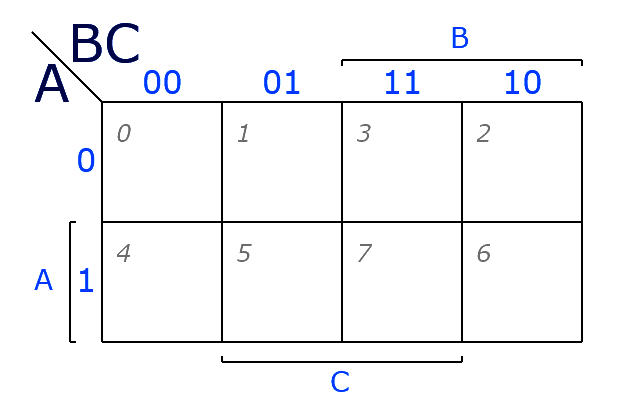

Tabla de Karnaugh vacía, de tres variables.

Mapa de Karnaugh de quatre variables

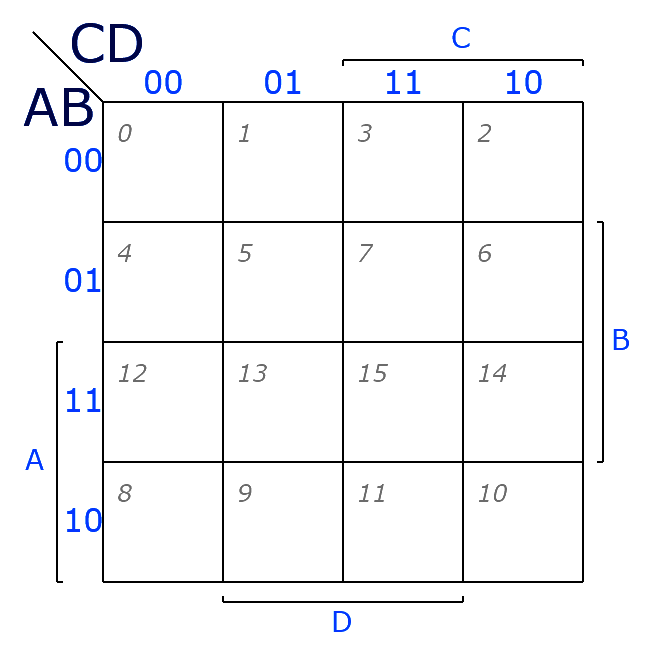

Tabla de Karnaugh vacía, de cuatro variables.

Exercicis

  1. Dibuixa un mapa de Karnaugh amb la taula de veritat que apareix a continuació. Escriviu la funció lògica simplificada.

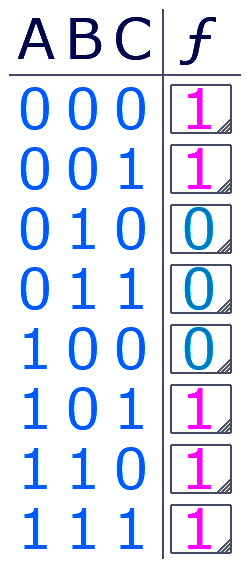

    Tabla de verdad.

  2. Dibuixa un mapa de Karnaugh amb la taula de veritat que apareix a continuació. Escriviu la funció lògica simplificada.

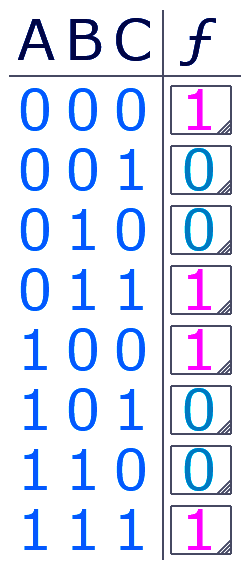

    Tabla de verdad.

  3. Dibuixa un mapa de Karnaugh amb la taula de veritat que apareix a continuació. Escriviu la funció lògica simplificada.

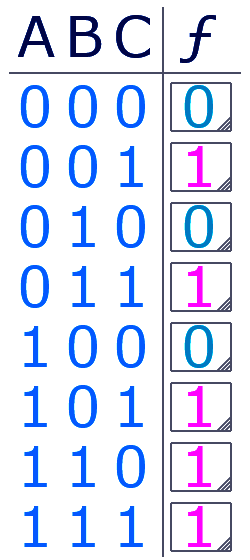

    Tabla de verdad.

  4. Dibuixa un mapa de Karnaugh amb la taula de veritat que apareix a continuació. Escriviu la funció lògica simplificada.

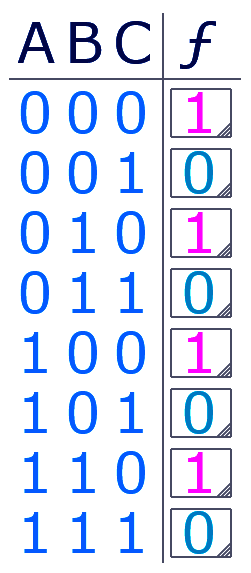

    Tabla de verdad.

  5. Dibuixa un mapa de Karnaugh amb la taula de veritat que apareix a continuació. Escriviu la funció lògica simplificada.

    Tabla de verdad.
