4. Cilindre d'efecte de doble efecte

Un cilindre ** Dual ** ** és un cilindre que té dues vies respiratòries d’entrada i sortida d’aire. La tija pot sortir amb força quan s’injecta l’aire a la part posterior i pot entrar amb força quan s’injecta l’aire a la part davantera.

La força de sortida de la tija sempre és una mica més gran que la força d’entrada perquè l’aire comprimit no pot pressionar la zona ocupada per la descendència. Si injectem aire de pressió a les dues rutes del cilindre, quedarà amb poca força.

En cas que el cilindre de doble efecte no tingui pressió de l’aire en cap de les seves dues maneres, no tindrà força de cap manera i es pot moure lliurement sense esforç, tant dins com fora.

Els cilindres d'efecte doble estan comandats per una vàlvula ** 4/2 ** o per una vàlvula ** 5/2 **. Les dues vàlvules són similars i només difereixen en el nombre d’escapament que posseeixen (una escapada de la 4/2 i dues s’escapa de la vàlvula 5/2).

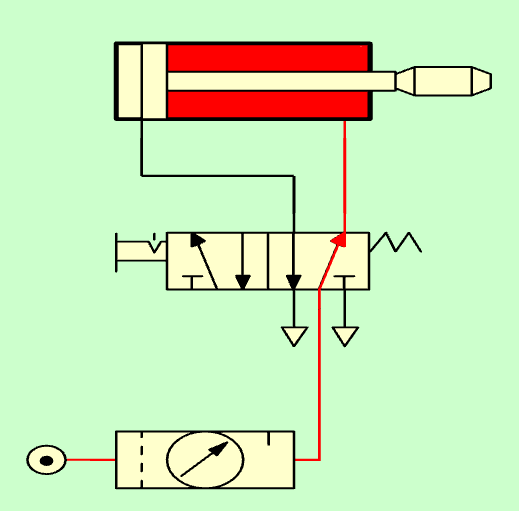

A continuació es mostra l’esquema de descans del cilindre d’efecte doble:

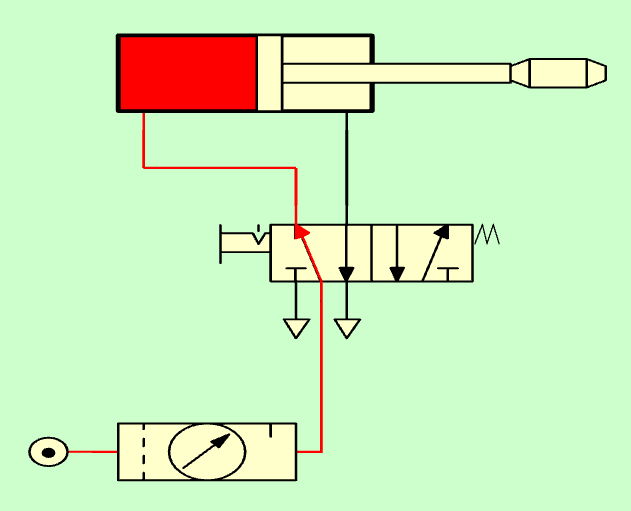

Quan activem la vàlvula 5/2, l’aire que prové de la unitat de manteniment passa al camí superior esquerre de la vàlvula i entra a la part posterior del cilindre. Com a conseqüència, el cilindre s’omple d’aire a la part posterior mentre que la part frontal s’escapa de l’atmosfera. El resultat és que la vareta del cilindre surt empenyent la càrrega que hi ha al davant.

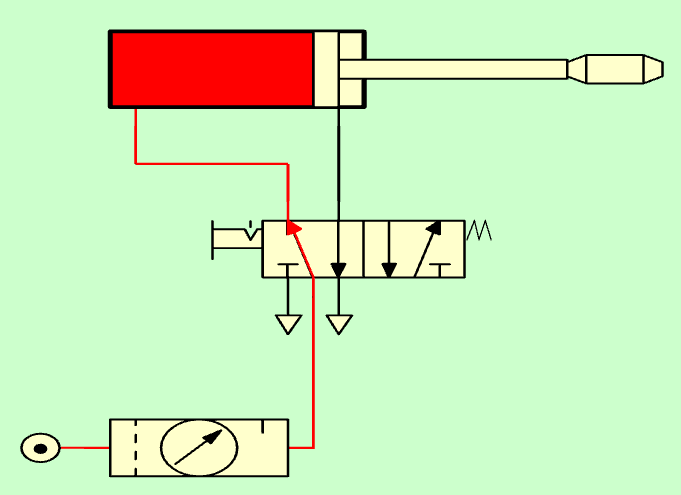

Una vegada que la descendència hagi estat al capdamunt, trobem el següent esquema:

Exercicis

1. Expliqueu les característiques principals d’un cilindre d’efecte de doble efecte.

2. Dibuixeu un esquema d’un cilindre d’efecte doble en repòs, amb la tija dins, comandat per una vàlvula 5/2.

3. Dibuixa un esquema d’un cilindre d’efecte doble, amb la tija fora, comandat per una vàlvula 5/2.

4. Simula el funcionament d’un cilindre de doble efecte comandat per una vàlvula 5/2.

   Simulador pneumàtic.

5. Què passarà si traiem les escapades de la vàlvula 5/2? Simula l'operació. Expliqueu com canvia l’operació quan es manté la fugida i explica per què es comporta així.

6. Utilitzeu dues vàlvules 3/2 per operar un cilindre d'efecte de doble efecte al simulador. <../_ static/flash/simulator-neumatica.html>`__

   Expliqueu el funcionament del circuit:



7. Què pot passar al circuit anterior si activem les dues vàlvules alhora?

8. Què pot passar al circuit anterior si no actuem amb cap vàlvula 3/2?
