6. La simultaneïtat o la vàlvula i la vàlvula de la vàlvula

La vàlvula ** de simultaneïtat ** o ** i ** vàlvula permet que el pas de l’aire pressió quan les dues rutes d’entrada, a la dreta i a l’esquerra, rebin aire de pressió.

L’operació resumida es pot explicar dient que la vàlvula deixa que l’aire passi per pressió quan l’aire arribi a la pressió sobre la ruta esquerra ** i ** també arriba a l’aire pel camí correcte, d’aquí el seu nom.

El símbol de repòs de la vàlvula de simultaneïtat és el següent:

Valvula de simultaneidad.

Simultaneïtat o vàlvula de vàlvula.

Quan s’injecta l’aire a la via dreta, la peça central es desplaçarà a l’esquerra, evitant el pas aeri.

Valvula de simultaneidad con presión en la vía derecha.

Vàlvula de simultaneïtat amb pressió sobre el camí correcte.

Quan s’injecta l’aire a la pista esquerra a l’esquerra, la peça central es desplaçarà a la dreta, impedint també el pas d’aire.

Valvula de simultaneidad con presión en la vía izquierda.

Vàlvula de simultaneïtat amb pressió sobre el camí esquerre.

Quan s’injecta la pressió amb pressió a les vies dretes i esquerres, l’eix central no pot tancar les dues pistes alhora, de manera que permet que el pas de l’aire pressió, que sortirà per la ruta superior.

Válvula de simultaneidad con presión en las vías derecha e izquierda.

Vàlvula de simultaneïtat amb pressió a les pistes dret i esquerre.

El funcionament de la vàlvula de simultaneïtat es pot resumir a la taula de veritat següent o a la taula lògica:

Funcionament de la vàlvula de simultaneïtat.
Ruta esquerra Ruta dreta Camí superior
Sense pressió (0) Sense pressió (0) Sense pressió (0)
Amb pressió (1) Sense pressió (0) Sense pressió (0)
Sense pressió (0) Amb pressió (1) Sense pressió (0)
Amb pressió (1) Amb pressió (1) Amb pressió (1)

Vàlvula del cilindre i simultaneïtat d'efectes simples

En aquest circuit, un cilindre d'efecte simple funciona amb dues vàlvules 3/2 només quan es funcionen ambdues.

A la figura següent podeu veure el circuit de descans.

Cilindro de simple efecto con válvula de simultaneidad sin presión.

Cilindre d'efecte simple amb vàlvula de simultaneïtat sense pressió.

Quan activem la vàlvula esquerra, l’aire de pressió arriba a la vàlvula de simultaneïtat, però no deixa que la pressió passi pel camí superior.

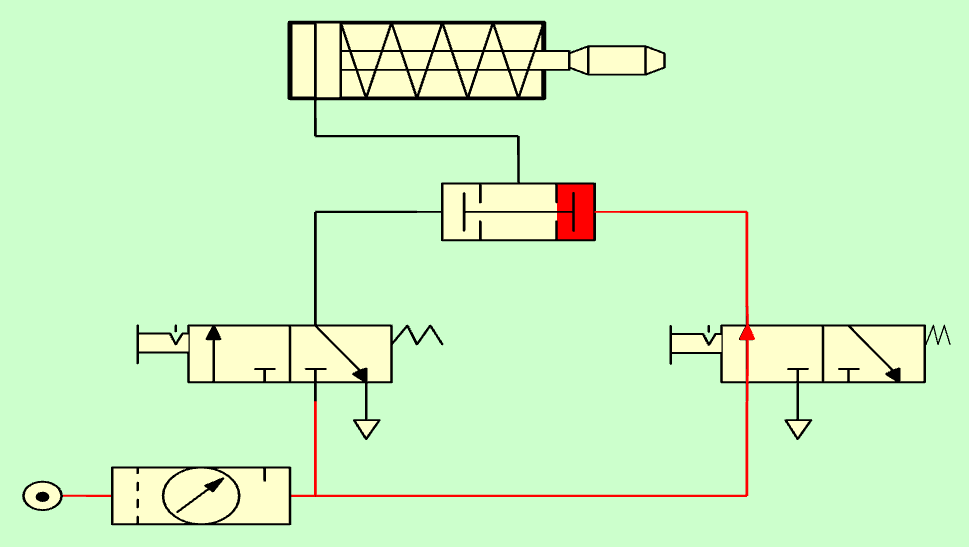

Cilindro de simple efecto con válvula de simultaneidad con presión a la izquierda.

Cilindre d'efecte senzill amb vàlvula de simultaneïtat amb pressió esquerra.

Quan també activem la vàlvula dreta, l’aire de pressió arriba a la vàlvula de simultaneïtat a banda i banda i no pot aturar els dos fluxos d’aire, de manera que deixa que l’aire passi per la pista superior. La vareta del cilindre d'efectes simples sortirà.

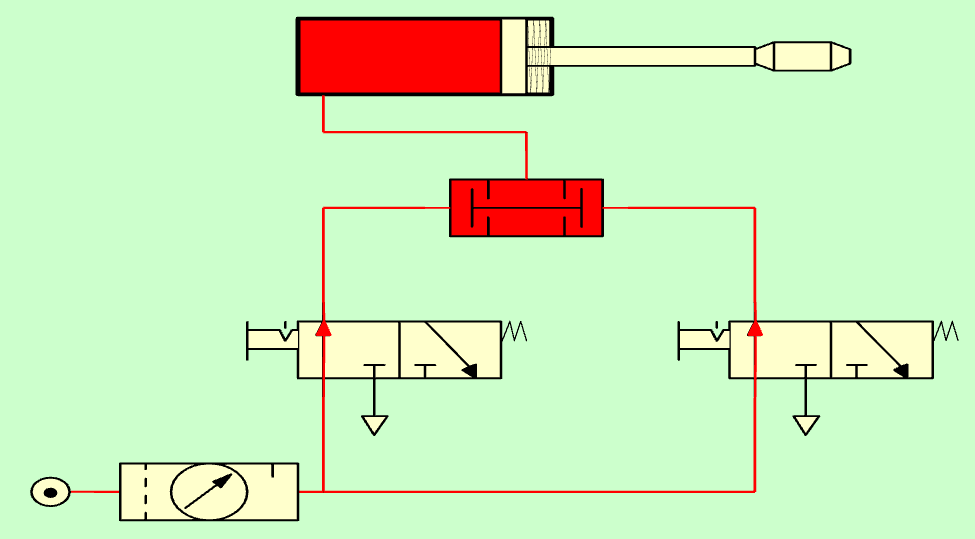

Cilindro de simple efecto con válvula de simultaneidad con presión en ambas entradas.

Cilindre d'efecte senzill amb vàlvula de simultaneïtat amb pressió en ambdues entrades.

Unió de vàlvules

En un circuit pneumàtic podem unir -nos a diverses vàlvules de selector i simultaneïtat per aconseguir comportaments complexos.

Al circuit següent podem veure dues vàlvules diferents (una de simultaneïtat i un altre selector) que combinen l’aire de pressió de tres vàlvules 3/2 cap a un cilindre d’efecte senzill.

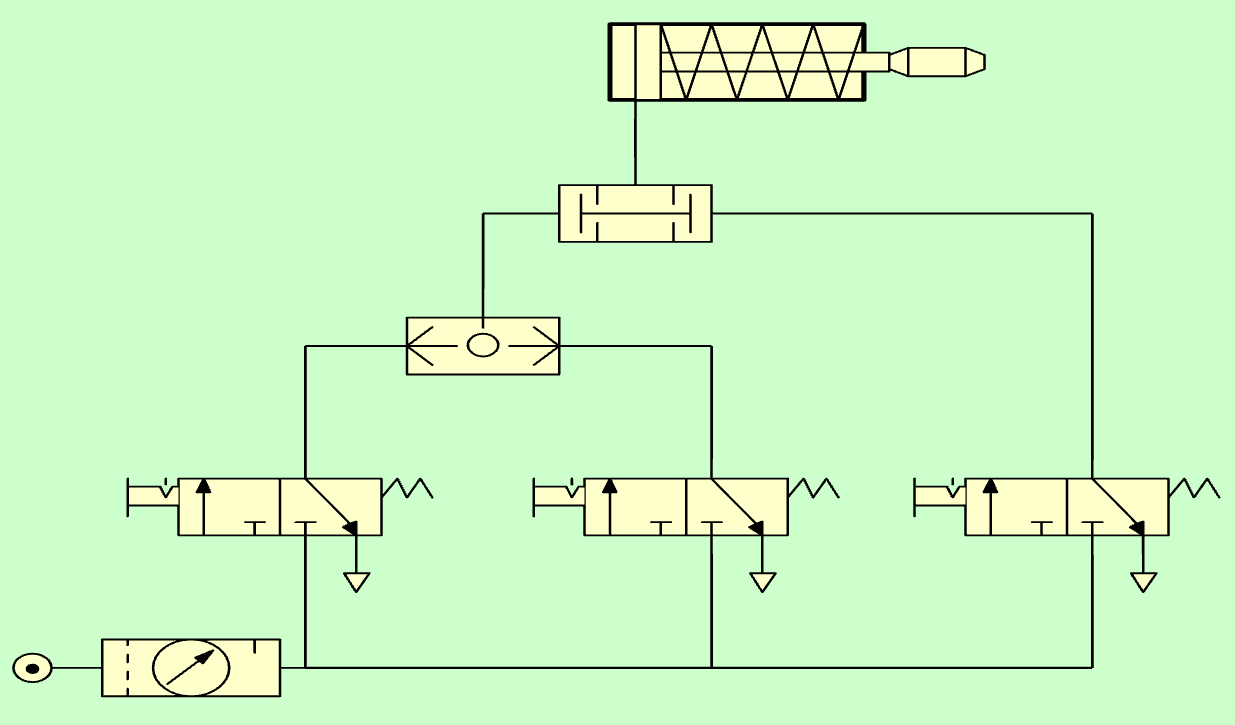

Válvulas de simultaneidad y selectora en cascada.

Vàlvules de simultaneïtat i seleccionador de Cascade.

Al circuit anterior, la vareta del cilindre s’apagarà quan es pressioni la vàlvula dreta i, alhora, una de les dues vàlvules de l’esquerra.


Al circuit següent podem veure una altra combinació diferent de les vàlvules de simultaneïtat i seleccionador cap a un cilindre d'efecte simple.

Válvulas de simultaneidad y selectora en cascada II.

Vàlvules de simultaneïtat i seleccionador a la cascada II.

Al circuit anterior, la vareta del cilindre sortirà sempre que compartim la vàlvula dreta o quan compartim les dues vàlvules a l'esquerra.

Exercicis

  1. Dibuixa el símbol de repòs d’una vàlvula de simultaneïtat pneumàtica.

  2. Dibuixeu el funcionament d’una vàlvula de simultaneïtat pneumàtica quan rebeu pressió al camí correcte.

    Dibuixa el funcionament d’una vàlvula de simultaneïtat pneumàtica quan rep aire a la pista esquerra.

  3. Expliqueu el funcionament de la vàlvula de simultaneïtat pneumàtica i dibuixeu la vostra taula de veritat.

  4. Simula el funcionament d’un cilindre d’efecte senzill amb una vareta que ha d’anar quan actua al mateix temps les ** dues vàlvules 3/2 ** de maniobra.

    Simulador pneumàtic.

  5. Dibuixa el circuit de paper anterior i explica el seu funcionament.

  6. Quin és l’ús de les vàlvules de simultaneïtat i les vàlvules del selector de cascada?

  7. Simula un circuit que té tres vàlvules 3/2 que comparteixen un cilindre d’efecte senzill.

    La tija del cilindre ha de sortir quan s’accedeix a qualsevol de les dues vàlvules de l’esquerra i al mateix temps que s’accedeix a la vàlvula de la dreta.

    Simulador pneumàtic.

  8. Dibuixa el circuit de paper anterior i explica el seu funcionament.

  9. Dibuixa la taula de veritat amb el funcionament del circuit anterior completant la taula següent.

    Vàlvula esquerra 1 Vàlvula esquerra 2 Vàlvula dreta Tija
    No operat No operat No operat Endins
    Operada No operat No operat
    No operat Operada No operat
    Operada Operada No operat
    No operat No operat Operada
    Operada No operat Operada
    No operat Operada Operada
    Operada Operada Operada
