3. Cilindre d'efecte senzill

Un cilindre d’efecte ** simple ** és un cilindre que la tija s’apaga a causa de l’aire comprimit que s’injecta a la part posterior.

El moviment d’entrada de tija es fa gràcies a una molla que té poca força, de manera que no serveix per moure les càrregues externes.

Aquest cilindre pot fer força, però amb prou feines fa força quan es mou.

Els cilindres d'efecte simple estan comandats per una vàlvula ** 3/2 ** que pot injectar aire comprimit per una pista o deixar que l'aire comprimit del cilindre s'escapi a través de la mateixa ruta cap a l'atmosfera.

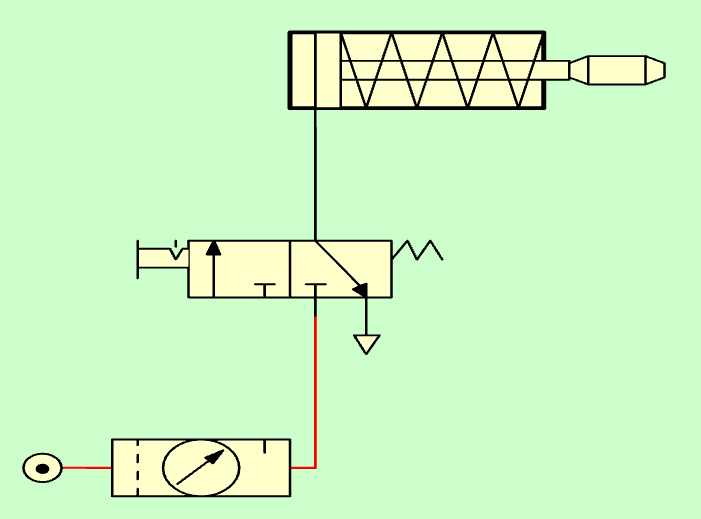

A continuació es mostra l’esquema de descans del cilindre d’efectes simples:

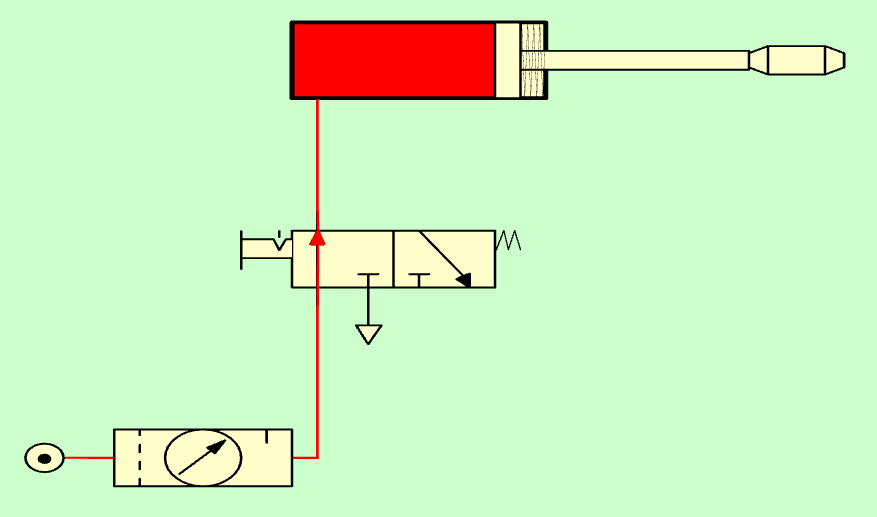

Quan activem la vàlvula 3/2, l’aire que prové de la unitat de manteniment passa a la carretera de la vàlvula superior i entra a la part posterior del cilindre. Com a conseqüència, el cilindre s’omple d’aire i el pistó deixa el cilindre pressionant la càrrega al davant:

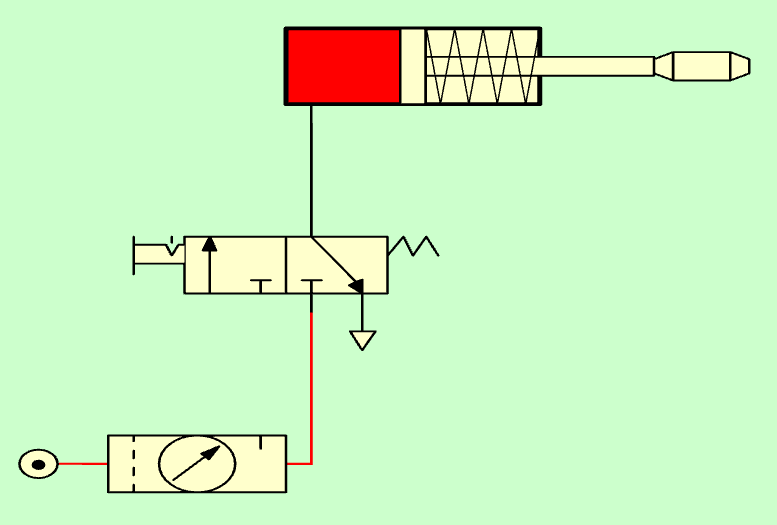

Finalment, quan es pren la vàlvula 3/2, l’aire comprimit dins del cilindre torna i deixa la ruta d’escapament de la vàlvula 3/2:

Exercicis

1. Expliqueu les característiques principals d’un cilindre d’efecte senzill.

2. Dibuixa un esquema d’un simple cilindre de repòs, comandat per una vàlvula 3/2.

3. Dibuixa un esquema d’un cilindre d’efecte senzill, comandat per una vàlvula 3/2.

4. Simula el funcionament d’un cilindre d’efecte simple comandat per una vàlvula 3/2.

   Simulador pneumàtic.

5. Què passarà si traiem la fugida de la vàlvula 3/2? Simula l'operació. Expliqueu com canvia l’operació quan es manté la fugida i explica per què es comporta així.



   Escapada pneumàtica.

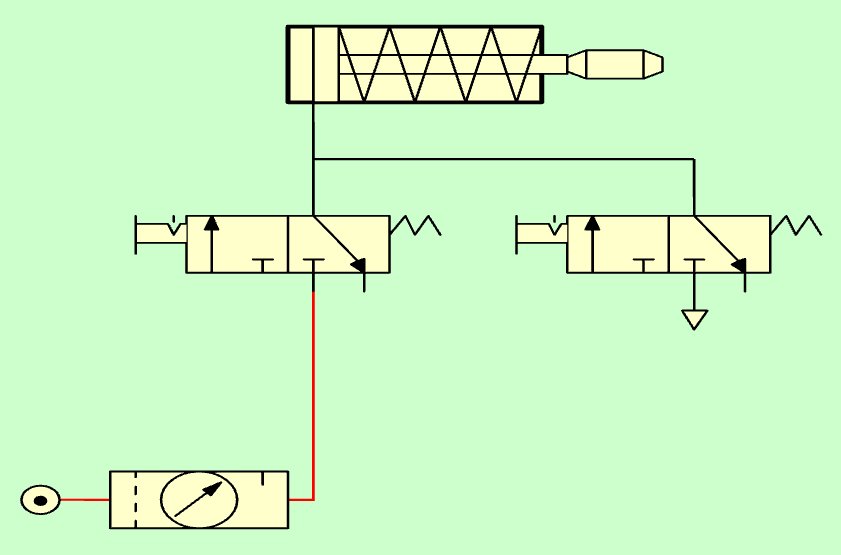

6. Utilitzeu dues vàlvules 3/2 per operar un cilindre d'efecte senzill al simulador. <../_ static/flash/simulator-neumatica.html>`__ només s'escaparà una de les vàlvules.

   Expliqueu el funcionament del circuit:
