9. Transistor a la base comuna

En aquesta configuració, el transistor té la base connectada a una tensió fixa. El senyal d’entrada arriba per l’emissor del transistor i el senyal amplificat surt a través del col·leccionista del transistor.

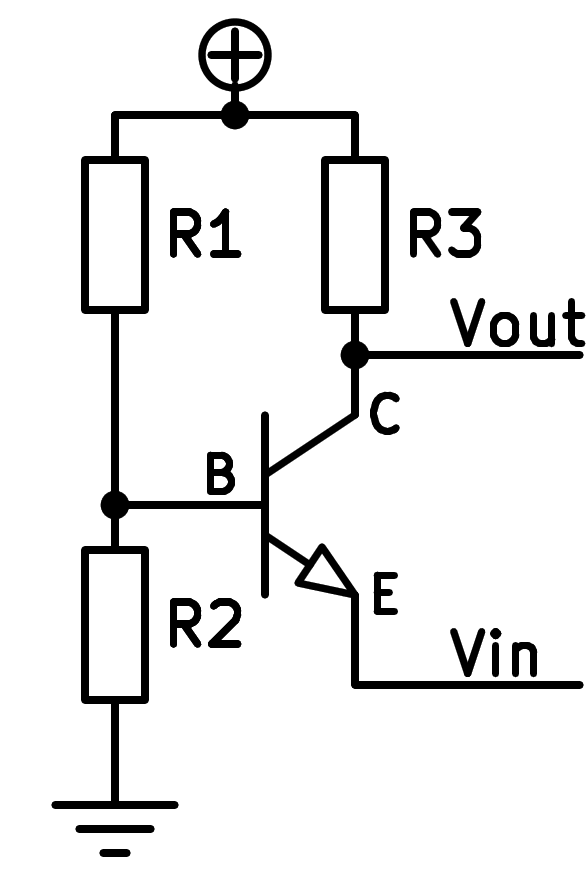

Esquema simplificat d’un transistor NPN de forma comuna.

Aquesta configuració permet amplificar la tensió d’entrada mantenint el corrent igual. Aquesta operació és útil en etapes d’entrada de senyal d’un component que genera poca tensió, però amb corrents relativament alts.

Un exemple d’aplicació pràctica és amplificar el senyal induït en una bobina. Per exemple, amplifiqueu el so capturat per un altaveu, convertint l'altaveu en un micròfon.

A continuació es pot veure una simulació d’un transistor NPN en la configuració de base comuna. El transistor amplifica un senyal que entra a través de l’emissor generant un senyal amb tensió molt més gran que surt del col·leccionista.

La funció de cadascun dels components és la següent:

• El generador de senyal alternatiu ** ** genera un petit senyal d’entrada de 0,050 volts de pic.

• Les resistències ** R1 i R2 ** mantenen una tensió fixa a la base que ** polaritza el transistor ** per treballar sempre amb corrents positius, malgrat que la tensió d’entrada és positiva i negativa.

• El transistor ** NPN ** rep un senyal de tensió petita per l'emissor, que produeix un corrent a l'emissor. Les transferències del transistor que emeten corrent al col·lector, on la resistència R3 converteix el corrent en una tensió superior a la tensió d’entrada.

  En aquesta fase no hi ha cap amplificació de corrent, només tensió.

• La resistència ** R3 ** rep el corrent del col·lector i el converteix en tensió de sortida. Com més alta sigui aquesta resistència, més gran és la tensió de sortida i, per tant, l’amplificació de la tensió de l’etapa.

Exercicis

1. Dibuixa un esquema simplificat d’un transistor NPN que funciona en la configuració de base comuna, mostrant on arriba el senyal d’entrada i on surt el senyal amplificat.

2. Dibuixa un esquema realista d’un transistor NPN que treballa en la configuració de base comuna.

3. Quina és la funció principal d’un transistor que funciona en la configuració de base comuna?

4. Per a què serveixen les resistències R1 i R2?

5. Per a què serveix la resistència R3?

6. Quin guany de tensió té l’etapa simulada?

   Per calcular el guany de tensió, cal dividir la variació de tensió en la sortida entre la variació de la tensió a l’entrada.



   Podeu obtenir els valors de tensió necessaris dels oscil·loscopis que es troben a la part inferior del simulador.

7. Si modifiquem R3 amb un valor de 500 ohm i R1 amb un valor de 8 kohm, què passa amb el senyal de sortida del circuit? Per què creus que passa això?
