19. L'amplificador no inversor

En aquest circuit, l'amplificador operatiu amplifica el senyal d'entrada i s'obté una sortida de senyal sense invertir.

L’amplificador no d’investiment té una retroalimentació negativa perquè la tensió de sortida produeix un corrent que arriba al terminal d’entrada negativa mitjançant la resistència R2.

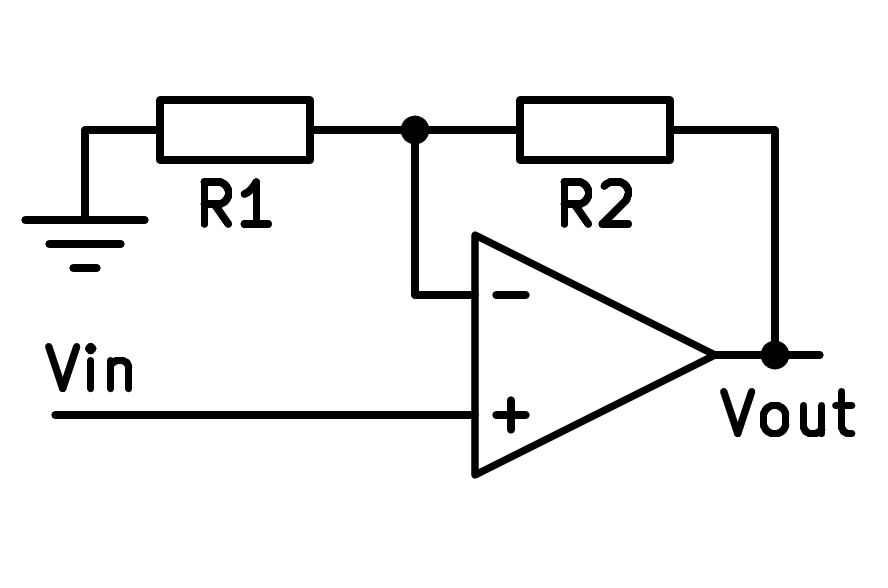

Esquema del amplificador operacional no inversor.

Esquema d'amplificadors operatius no inversors.

Guanyar càlcul

La fórmula de guany d’aquest amplificador és la següent:

Profit = \cfrac{v_ {out}} {v_ {a}} = 1 + \cfrac{r_2} {r_1}

Almenys el guany valdrà la unitat. Això es produeix en el cas que la resistència R1 és molt gran i molt petita resistència R2. En el límit trobem el guany de la unitat del seguidor de tensió, que té una resistència R1 infinita i R2 igual a zero.

Resistència a l’entrada i a la sortida

La resistència a l’entrada serà igual a la resistència a l’entrada + de l'amplificador operatiu, idealment infinit. A la pràctica té valors superiors a 100 milions d’Ohms. Aquesta gran resistència a l’entrada és un avantatge en comparació amb l’esquema d’inversions, que té una resistència d’entrada relativament baixa que absorbeix el corrent del senyal d’entrada.

La resistència a la sortida serà molt baixa, idealment zero, perquè la sortida està directament connectada a la sortida de l'amplificador operatiu.

Simulació

A la simulació següent podem veure un amplificador d’inversor de guany 3 que amplifica un senyal d’entrada sinusoïdal.

Exercicis

  1. Dibuixa l’esquema simplificat d’un amplificador operatiu no d’investador.

  2. Escriviu la fórmula de guany de l'amplificador operatiu de no inversor anterior.

  3. Quin tipus de comentaris té aquest circuit? Què passa amb les tensions d’entrada amb aquest tipus de comentaris?

  4. Dibuixa dos gràfics que representen la tensió d’entrada i la tensió de sortida de l’amplificador simulat de no inversor.

    Quines tensions màximes tenen cadascun dels dos gràfics? Podeu aturar la simulació i ampliar la pantalla completa per mesurar més precisió.

  5. Calculeu les resistències necessàries per fer que un amplificador operatiu no inversor tingui un guany de tensió igual a 9.

    Dibuixa un esquema realista d’aquest amplificador, amb un aliment de +-15 volts i una entrada de tensió triangular d’1 volt màxim.

  6. Amb l’ajuda del simulador de circuits <../ Circuits/? StartCircuit = buuT.txt>`__ Dibuixeu l'esquema d'un amplificador operatiu no d'investador basat en un amplificador operatiu ideal que amplifiqui el senyal d'un generador de tensió d'ona quadrada amb una tensió màxima d'1 vol. El guany de tensió ha de valer 2.

    Gràfic al mateix oscil·loscopi El senyal de tensió del generador i el senyal de tensió de sortida de l'amplificador operatiu.
