1. El díode

Un díode semiconductor és un dispositiu electrònic que permet el pas del corrent fàcilment en un sentit i no permet el pas del corrent en el sentit contrari.

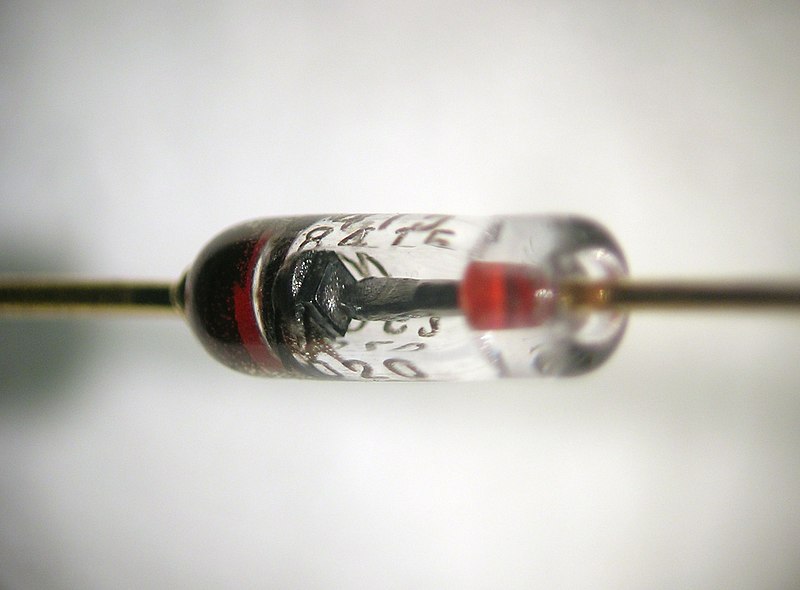

Fotografía de un diodo semiconductor.

Fotografia d’un díode semiconductor.

John Maushammer <https://es.wikipedia.org/wiki/archivo:diode-closeup.jpg> __, cc by-sa 2.5 <https://creativecommons.org/licenses/by-sa/2.5/deed.es>

El díode realitza corrent quan s’aplica la tensió positiva a l’ànode i la tensió negativa del càtode. Si s’aplica la tensió al contrari, es diu que està polaritzada al revés i no conduirà corrent.

Símbolo del diodo semiconductor.

Símbol del díode semiconductor.

El díode permet que el corrent circuli de l’ànode al càtode. La fletxa del símbol del díode indica el significat del corrent des del pol positiu fins al pol negatiu.

Tensió del llindar de polarització directa

La tensió llindar és la tensió de polarització directa a partir de la qual el corrent comença a augmentar ràpidament.

En els díodes rectificadors, aquesta tensió és d’uns 0,65 volts. En els díodes LED, aquesta tensió augmenta fins a 1,8 volts per a leds vermells i fins a 3 volts per a LEDES blanques.

En els rectificadors especials, els díodes (Schottky Diodes) Aquesta tensió pot caure a 0,2 volts.

Simulació

A la següent simulació es pot veure un díode sotmès a tensió positiva i tensió negativa d’1 vol.

El gràfic de la part inferior a l'esquerra representa la tensió i el corrent del díode.

El gràfic de la part inferior dreta representa el corrent que circula pel díode (eix vertical y) depenent de la tensió que rep el díode (eix horitzontal x). És una corba amb un colze que comença a augmentar en els 0,65 volts de la tensió llindar del díode.

Exercicis

  1. Dibuixa el símbol d’un díode semiconductor amb el nom dels seus terminals.

  2. Quina funció fa un díode? Quan condueixes corrent?

  3. Quina és la tensió llindar i quant costa per a diferents díodes?

  4. Dibuixa un gràfic amb el corrent que circula per un díode (eix y) depenent de la tensió del díode (x -axis). Dibuixa les marques de tensió cada tensió de 0,1 i les marques de corrent cada 0,1 amperis amb una separació suficient entre elles.

    Dibuixa una línia en la tensió llindar de la corba.

    No oblideu ampliar el simulador amb el `` fitxer ... `` `` Canvieu a la pantalla completa `` per veure millor el gràfic.

  5. Què passa al díode quan la tensió de l’ànode és negativa?
