18. L’amplificador d’estiu

En aquest circuit, l'amplificador operatiu inverteix i amplifica els senyals d'entrada, que poden ser dos o més senyals.

L’amplificador d’inversions té una retroalimentació negativa perquè la tensió de sortida produeix un corrent que arriba al terminal d’entrada negativa mitjançant la resistència R3.

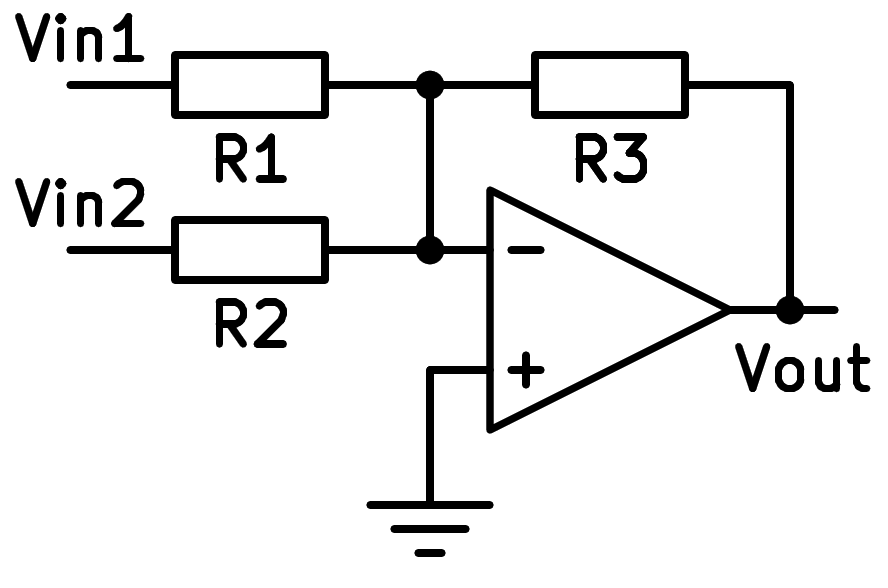

Esquema del amplificador operacional sumador inversor.

Esquema d'amplificadors operatius Inverter Summeror.

Aquest circuit es basa en l’amplificador d’inversions, amb el qual manté una gran similitud.

Amb la tensió de tensió de vol zero en tot moment, les tensions d’entrada no s’afecten les unes a les altres.

Guanyar càlcul

La fórmula de la tensió de sortida d’aquest amplificador és la següent:

V_{out} = - V_{in1} \cdot \cfrac{R_3}{R_1} - V_{in2} \cdot \cfrac{R_3}{R_2}

El guany de cada entrada depèn de la resistència de cadascuna de les entrades i no ha de ser el mateix en ambdues.

La resistència a l’entrada serà igual a la resistència R1 per a l’entrada 1 i igual a R2 per a l’entrada 2.

La resistència a la sortida serà molt baixa, idealment zero, perquè la sortida està directament connectada a la sortida de l'amplificador operatiu.

Simulació

A la següent simulació podem veure un amplificador estiu que afegirà dos senyals sinusogràfics de freqüència i amplitud diferents.

Exercicis

  1. Dibuixa l’esquema simplificat d’un amplificador operatiu.

  2. Escriviu la fórmula de tensió de sortida de l’estiu anterior.

  3. Quin tipus de comentaris té aquest circuit?

    Què passa amb les tensions d’entrada amb aquest tipus de comentaris?

    La tensió d’entrada V_in1 afecta la tensió d’entrada V_in2?

  4. Dibuixa tres gràfics que representen les tensions d’entrada i la tensió de sortida de l’amplificador d’inversions simulades.

    Quines tensions màximes tenen cadascun dels tres gràfics? Podeu aturar la simulació i ampliar la pantalla completa per mesurar més precisió.

  5. Calculeu les resistències necessàries per fer un amplificador operatiu un guany de tensió igual a -5 a la primera entrada i -10 a la segona entrada.

    Dibuixa un esquema realista d’aquest amplificador, amb una alimentació de +-15 volts i dues entrades de tensió sinusoïda d’1 vol.

  6. Amb l’ajuda del simulador de circuits <../ Circuits/? StartCircuit = buit.txt>`__ dibuixar l'esquema d'un amplificador d'amplificador operatiu basat en un amplificador operatiu ideal que amplifica:

    • El senyal d’un generador d’ones ** quadrat ** amb una tensió màxima d’1 vol i una freqüència de 20 Hz.
    • El senyal d’un generador de tensió ** ona triangular ** amb una tensió màxima d’1 vol i una freqüència de 40Hz.

    Gràfic al mateix oscil·loscopi Els signes de tensió dels generadors i, en un oscil·loscopi diferent, gràfics el senyal de sortida de tensió de l'amplificador d'estiu.
