7. El transistor en comú emissor

En aquesta configuració, el transistor té l'emissor connectat a la massa. El senyal d’entrada arriba per la base del transistor i el senyal amplificat deixa el col·leccionista del transistor.

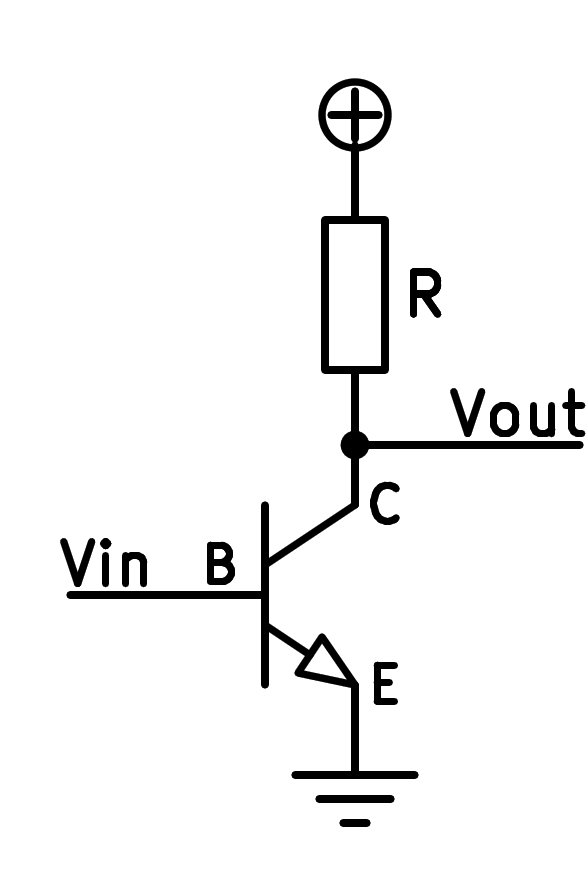

Esquema simplificado de un transistor NPN en emisor común.

Esquema simplificat d’un transistor NPN en un emissor comú.

Aquesta configuració permet amplificar tant la tensió d’entrada com el corrent d’entrada. Això és útil per amplificar les etapes intermèdies, on és necessari elevar tant la tensió com el corrent del senyal d’entrada.

A continuació, es pot veure una simulació d’un transistor NPN en la configuració comuna de l’emissor. El transistor amplifica un petit senyal que entra a través de la base generant un senyal molt més gran que surt a través del col·lector.

La funció de cadascun dels components és la següent:

  • El generador de senyal alternatiu ** ** genera un petit senyal d’entrada de 0,25 volts de pic.

  • La resistència ** R1 ** té la funció de limitar el corrent d’entrada a un valor reduït, que en aquest cas varia entre 40 i 80 microamperies.

  • La resistència ** R2 ** afegeix a la base un petit corrent directe perquè el transistor pugui funcionar. Aquest corrent positiu que s’afegeix a la base s’anomena ** corrent de polarització **.

    Tingueu en compte que el transistor només pot amplificar els corrents positius, de manera que cal afegir un petit corrent positiu al corrent d’entrada (positiu i negatiu) de manera que el transistor funcioni correctament.

  • El transistor ** npn ** rep un petit corrent per la base i amplifica aquest corrent per circular, multiplicar -se, pel col·lector.

  • La resistència ** R3 ** rep el corrent del col·lector i el converteix en tensió de sortida.

    El corrent que circula per la base del transistor circularà per aquesta resistència.

Exercicis

  1. Dibuixa un esquema simplificat d’un transistor NPN que treballa en la configuració comuna d’emissor, mostrant on es fa el senyal d’entrada i on surt el senyal amplificat.

  2. Dibuixa un esquema realista d’un transistor NPN que treballa en la configuració comuna de l’emissor.

  3. Quina és la funció principal d’un transistor que opera en la configuració comuna d’emissor?

  4. Modifiqueu la resistència de polarització R2 per valer 40K. Dibuixeu el gràfic de la tensió de sortida.

    Què passa amb la tensió de sortida reduint R2?

  5. Modifiqueu la resistència de polarització R2 per valer 80K. Dibuixeu el gràfic de la tensió de sortida.

    Què passa amb la tensió de sortida en augmentar R2?

  6. Modifica el disseny de l'amplificador en l'emissor comú a l'amulador de manera que pugui amplificar un senyal sinusoïdal d'1 volt a un senyal de sortida d'almenys 4 volts.

    Primer caldrà canviar el generador de senyal sinusoïdor amb el valor d’un volt.

    Aleshores, la resistència de sortida R3 ha de ser modificada per un altre menor de manera que el senyal de sortida només varia 4 volts.

    Finalment, s’ha de modificar la resistència a la polarització R2 de manera que el senyal de sortida no es retalli.

    Aprofiteu els senyals oscil·loscopis adequats per guiar -vos en modificar els valors de les resistències.

  7. Expliqueu per a què serveix la resistència R3. Què passa si augmenta la resistència? Què passa si la resistència disminueix?
