11. L’esquema Push-Pull¶
L’esquema push-pull <https://es.wikipedia.org/wiki/salida_en_contrafase> __, també anomenat contrafase, és un circuit utilitzat en les etapes de sortida del circuit electrònic per lliurar tensió positiva i tensió actual i corrent negatiu.
L’esquema utilitza un transistor NPN per oferir tensió actual i positiva i utilitza un transistor PNP per absorbir el corrent i proporcionar tensió negativa.
Els dos transistors es troben en un col·leccionista comú o "seguidor emissor " que, com recordarem, és una configuració que amplifica el corrent de sortida, però no amplifica la tensió.

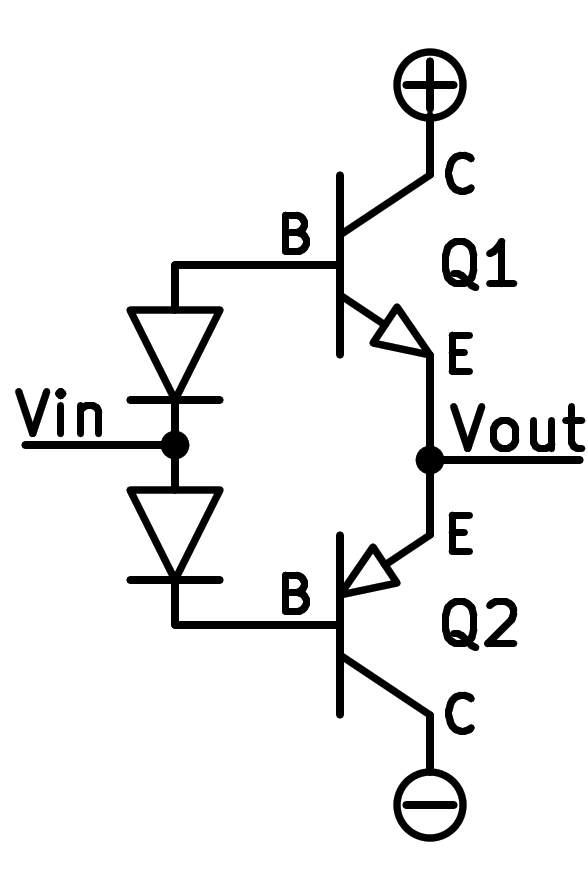

Esquema de dos transistors bipolars en el conjunt de push-pull.¶
Els dos díodes de les bases dels transistors serveixen per mantenir una tensió de 1,2 volts entre les bases, cosa que coincideix amb la tensió de polarització dels dos transistors.
Simulació¶
A continuació, podem veure una simulació d’un circuit push-pull que aconsegueix alimentar una càrrega amb corrents positius i negatius. La part superior del circuit és simètrica respecte a la part inferior. Cadascun dels transistors és responsable de realitzar una part del corrent. El transistor NPN superior realitza el corrent positiu i el transistor PNP inferior realitza el corrent negatiu.
Exercicis¶
Dibuixa un esquema simplificat de dos transistors bipolars que treballen en la configuració de Push-Pull.
Dibuixa un esquema realista de dos transistors bipolars que treballen en la configuració o el comptador de push-pull.
Quina funció fa una etapa de push-pull i on es pot trobar?
Quin tipus d'amplificació té una etapa de push-pull?
Quin guany de tensió té l’etapa simulada de push-pull?
No oblideu aturar la simulació del circuit per mesurar fàcilment el valor màxim i el valor mínim de tensió i tensió de sortida.
La fórmula de guany de tensió és:
Quin guany actual té l’etapa simulada de push-pull?
La fórmula de guany actual és:
Cerqueu a Internet la fitxa de dades del popular amplificador operatiu lm321. Dibuixa l’etapa de sortida, basada en un circuit d’empenta.
