8. Peces cilíndriques

En aquest tutorial aprendrem a treballar amb altres peces sòlides, els ** cilindres **.

; BR |

1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

   Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

   ; BR |

2. En aquest moment afegirem els eixos de referència ** ** per ajudar -nos a situar les peces correctament.

   A la `` vegeu ... activeu o desactiveu la creu dels eixos.



   ; BR |

3. Ara ** Creem un cilindre ** fent clic a la segona icona de la barra d'objectes sòlids.



   Seleccionem per veure la peça a la vista isomètrica.



   La peça es veurà com a la imatge següent.



   ; BR |

4. Crearem un personatge Pac-Man a partir de dos cilindres.

   Primer hem de modificar la mida del cilindre, a la pestanya Dades, segons les dimensions següents.

   ** Ràdio (radi) **: 20 mm

   ** Alçada (alçada) **: 5 mm

   ** Angle (angle) **: 270º

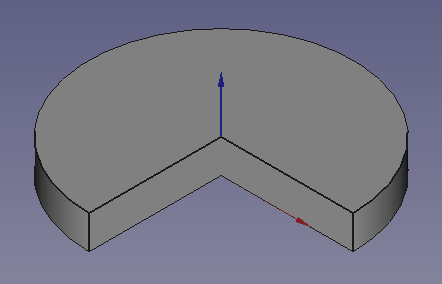

   Amb el que haurà canviat el nostre cilindre com a la imatge següent.



   ; BR |

5. Ara crearem un ** nou cilindre ** i el desplaçarem (pestanya de dades ... col·locació ... posició ...) a la nova posició.

   x = 5

   y = 10

   Z = 0

   Amb el que romandran les peces a la figura.



   ; BR |

6. En aquesta nova posició seleccionem el primer cilindre, ** cilindre **, mantenim la clau ** control ** i seleccionem el segon cilindre ** Cylinder001 **.

   Seleccionem l’operació de tall.

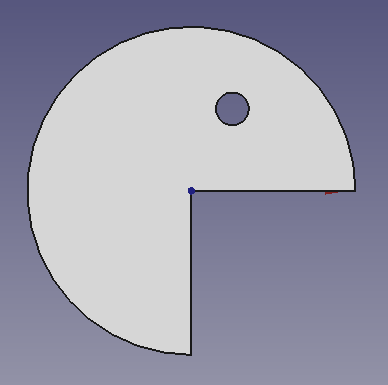

   Com a resultat, obtindrem, a la vista de la planta, la xifra següent.



   ; BR |

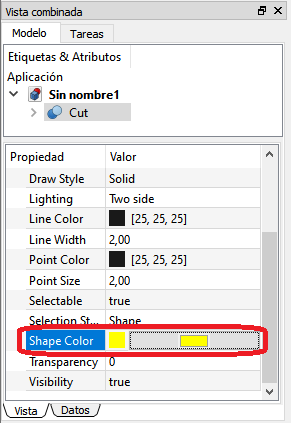

7. Per acabar, canviarem el color de la figura per groc a la vista ** **.

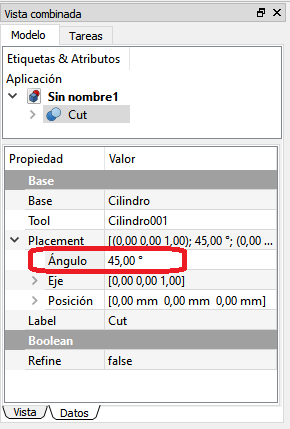

   i girarem la figura 45 a l’eix z de la fitxa ** dades **.



   Per obtenir la xifra següent.



   ; BR |

---

Exercicis

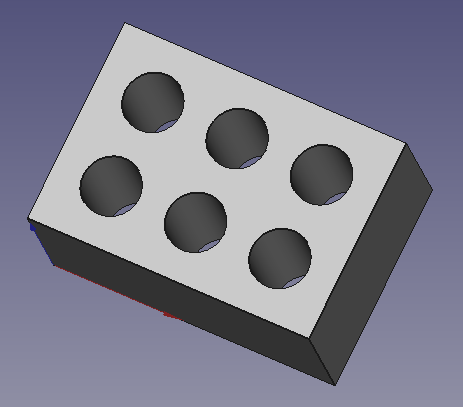

1. Obriu Freecad i creeu un maó com el de la figura d’un cub i 6 cilindres.



   La mida del cilindre serà la mida predeterminada.

   La mida del cub serà la següent.

   ** Longitud (Lenght) ** = 20

   ** Amplada (amplada) ** = 14

   ** Alçada (alçada) ** = 10

   ; BR |

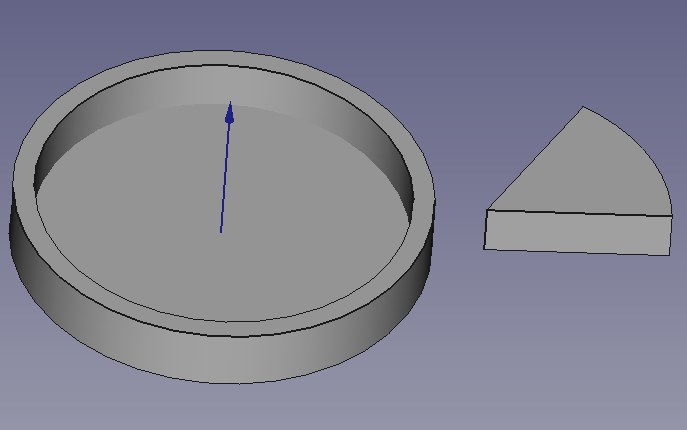

2. Creeu un porta -formatge i un formatge com els de la figura.



   El suport del formatge té un radi exterior de 40 mm i un radi interior de 36 mm. L’alçada total serà de 12 mm amb un forat de 10 mm d’alçada. Està construït amb una diferència de dos cilindres. Heu de moure el cilindre interior cap a 2 mm de manera que no creui el cilindre exterior i es pot veure el terra.

   El formatge té un radi de 35 mm i un angle de 58º de manera que 6 formatges poden encaixar en total als titulars.

   ; BR |

---

Videotuitorial

Vídeo: Cilindres i Pacman.
