4. Mida de les parts

En aquest tutorial aprendrem a canviar la mida de les peces senzilles per formar una peça diferent de les peces estàndard.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Una nova pestanya s’obrirà amb un document buit, on podem començar a dissenyar.

    ; BR |

  2. Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

    _images/freecad-banco-part.png

    ; BR |

  3. En aquest moment afegirem els eixos de referència ** ** per ajudar -nos a situar les peces correctament.

    A la `` vegeu ... activeu o desactiveu la creu dels eixos.

    En anglès Veure ... commutar l'eix creu ''

    _images/freecad-axis-cross.png

    ; BR |

  4. Ara ** Creem un cub ** fent clic a la primera icona de la barra d'objectes sòlids.

    _images/freecad-barra-solidos.png

    Seleccionem per veure la peça a la vista isomètrica.

    _images/freecad-vista-isometrica.png

    La peça es veurà com a la imatge següent.

    _images/freecad-cubo-isometrica.png

    ; BR |

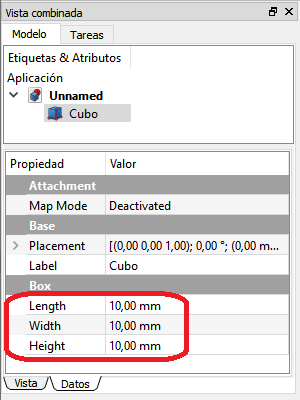

  5. Seleccionem el cub i a la pestanya ** Data ** Obrim el menú ** Box ** on veurem la longitud **, l'amplada i l'alçada ** del cub (longitud, amplada, alçada).

    En aquest menú podem modificar la mida del cub dels eixos x, y, z.

    _images/freecad-pestania-datos-box.png

    ; BR |

  6. Les mides del cub es poden canviar escrivint un número nou o fent clic al número i girant la roda ** del ratolí **.

    En moure la roda del ratolí, la galleda canvia a la pantalla.


Exercicis

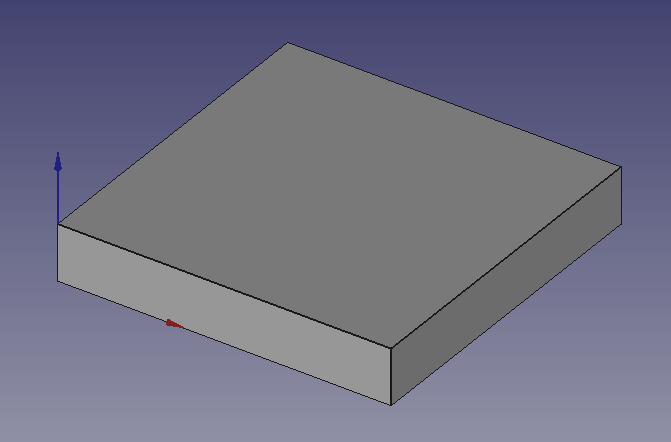

  1. Obriu Freecad i creeu un nou document amb un cub. Modifiqueu el cub de manera que tingui les mides següents.

    ** Longitud (Lenght) ** = 30

    ** Amplada (amplada) ** = 30

    ** alta (alçada) ** = 5

    El resultat serà el mateix que la xifra següent.

    _images/freecad-p04-ejercicio01.png

    ; BR |

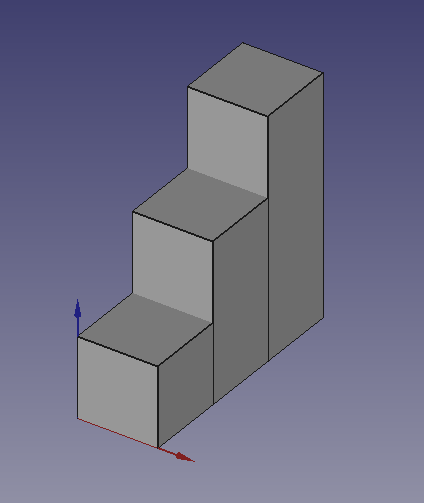

  2. Obriu Freecad i creeu diversos cubs amb una alçada ** (alçada) ** de 10, 20 o 30 mil·límetres segons correspongui.

    Transferiu els cubs (a la pestanya Data ... Posició ... Posició) per crear la figura següent.

    _images/freecad-p04-ejercicio02.png

    Recordeu que cal seleccionar un cub abans de poder transferir -lo a la pantalla.

    _images/freecad-p03-seleccionar-cubo.png

    ; BR |

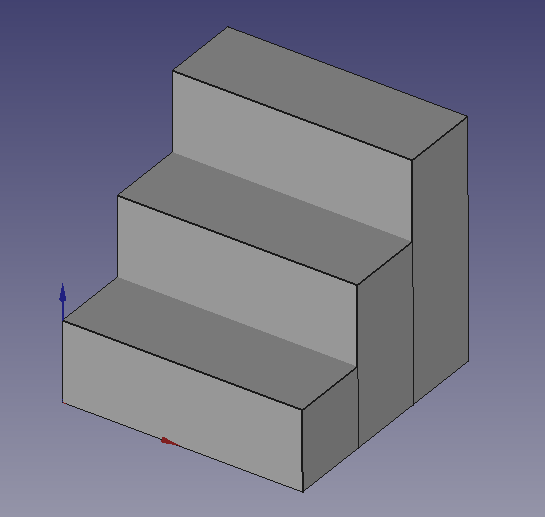

  3. Modifiqueu la longitud ** (longitud) ** de les peces anteriors per formar una escala més ampla, 30 mil·límetres, segons la figura següent.

    _images/freecad-p04-ejercicio03.png

    ; BR |

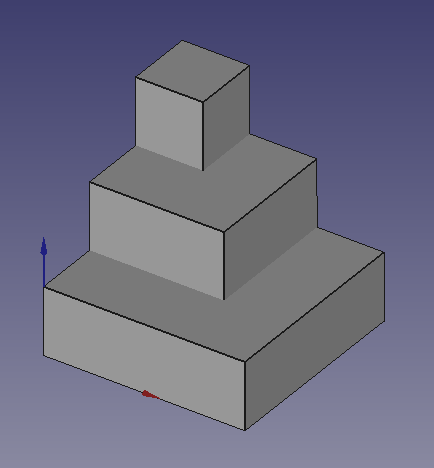

  4. Creeu tres peces de longitud (longitud) i amplada de creixement (amplada).

    Transferiu les peces més petites per sobre de manera que sigui la figura següent.

    _images/freecad-p04-ejercicio04.png

    Les posicions i les mides seran les següents.

    ** Cube **: x = 0, y = 0, z = 0, longitud = 30, amplada = 30, alçada = 10

    ** Cube 001 **: x = 0, y = 10, z = 10, longitud = 20, amplada = 20, alçada = 10

    ** Cube 002 **: x = 0, y = 20, z = 20, longitud = 10, amplada = 10, alçada = 10

    ; BR |

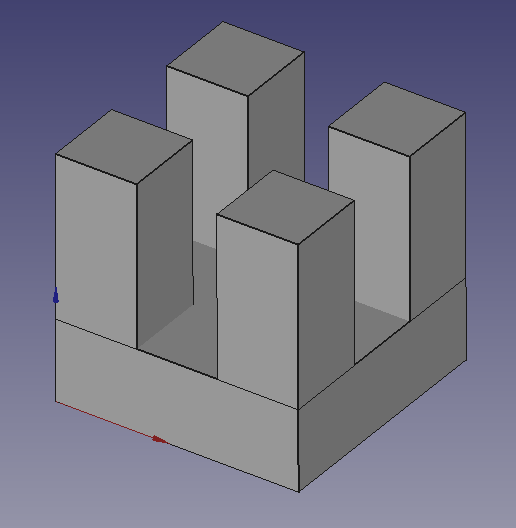

  5. Creeu la xifra següent canviant la mida i la posició de cinc cubs.

    _images/freecad-p04-ejercicio05.png

    Les posicions i les mides seran les següents.

    ** Cube **: x = 0, y = 0, z = 0, longitud = 30, amplada = 30, alçada = 10

    ** Cube 001 **: x = 0, y = 0, z = 10, longitud = 10, amplada = 10, alçada = 20

    ** Cube 002 **: x = 0, y = 20, z = 10, longitud = 10, amplada = 10, alçada = 20

    ** Cube 003 **: x = 20, y = 0, z = 10, longitud = 10, amplada = 10, alçada = 20

    ** Cube 004 **: x = 20, y = 20, z = 10, longitud = 10, amplada = 10, alçada = 20

    ; BR |

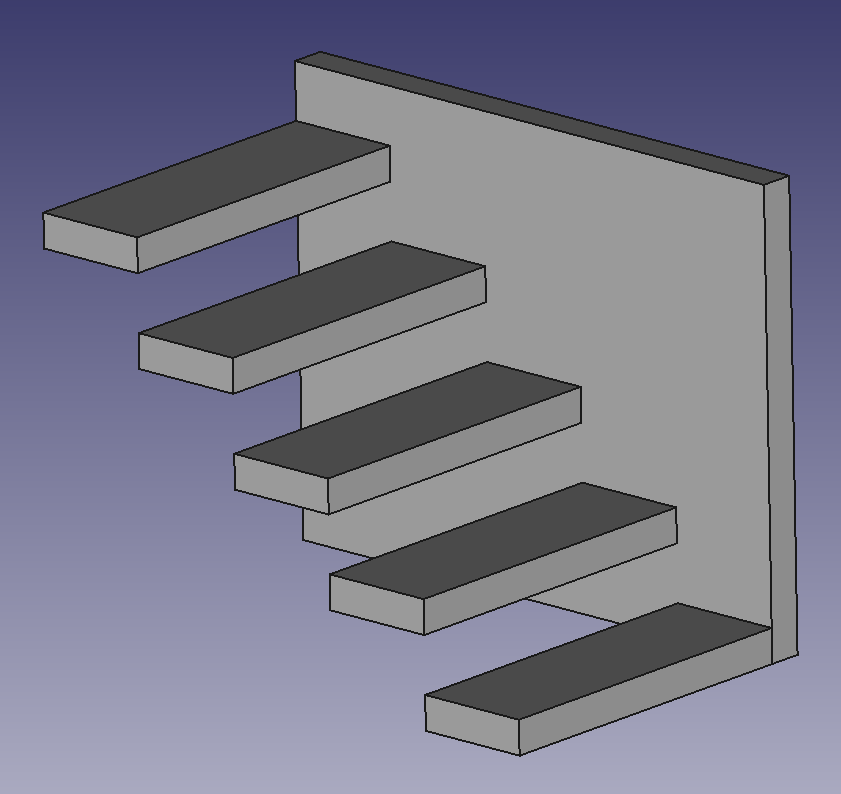

  6. Creeu la xifra següent canviant la mida i la posició de diversos cubs.

    _images/freecad-p04-ejercicio06.png
    Pistes:
    • La mida dels passos és de 3 x 10 x 30 mm.
    • L’alçada de cada pas és de 8 mm més que l’anterior.
