13. Extrusió de croquis

Fins ara hem treballat amb el banc de treball ** Part ** que serveix per crear objectes directament en tres dimensions. Aquests objectes es poden unir, restar o intersecció. Aquest paradigma s’anomena geometria constructiva.

A partir d’ara utilitzarem un mètode diferent. Primer crearem objectes en dues dimensions (esbós) amb el banc de treball ** Disseny de part ** ** i després extreure aquest dibuix per crear l'objecte final en tres dimensions.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Seleccionem el disseny de la part del banc de treball ** **

    _images/freecad-workbench-part-design.png

    A continuació, seleccionem per crear un esbós nou.

    _images/freecad-crear-nuevo-croquis.png

    I vam triar el pla XY com a pla base per col·locar el nou esbós.

    _images/freecad-croquis-xy.png

    A la pantalla apareixerà una graella per dibuixar dues dimensions.

    _images/freecad-croquis-rejilla.png

    ; BR |

  2. Després dibuixarem un objecte senzill, una estrella.

    Primer ajustem els controls d’edició a la pestanya Task, de manera que el dibuix s’ajusti a la xarxa.

    _images/freecad-croquis-control-edicion.png

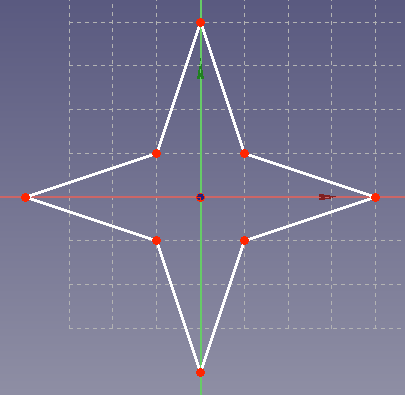

    Ara crearem una estrella amb la icona de Polyline | Polilinea |.

    _images/freecad-p13-imagen01.png

    Feu clic als punts, els podem arrossegar amb el ratolí per perfeccionar millor les dimensions del nostre dibuix.

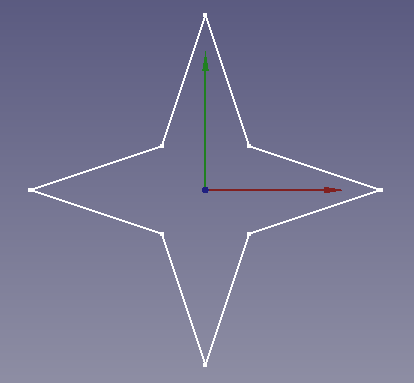

    Un cop acabats, feu clic a les tasques ** ** i premeu el botó `` tanca ''. El nostre dibuix es veurà a la vista de plantes com a la figura següent.

    _images/freecad-p13-imagen02.png

    ; BR |

  3. Per obtenir una peça de tres dimensions, extreuem el nostre esbós seleccionant la icona corresponent.

    _images/freecad-croquis-extruir.png

    O seleccionant al disseny de part ...

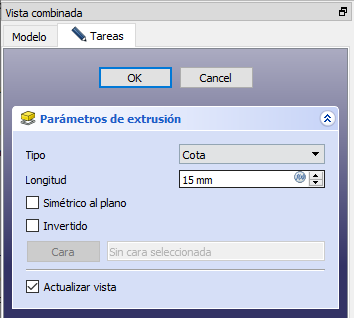

    En els paràmetres d'extrusió, hem escollit el nivell o l'alçada que volem per a la peça, en aquest cas 15 mil·límetres.

    _images/freecad-p13-imagen03.png

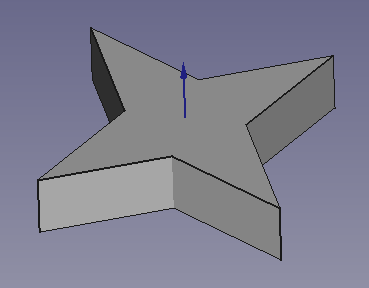

    Si canviem en perspectiva, podem veure la nostra estrella en tres dimensions.

    _images/freecad-p13-imagen04.png

    ; BR |

  4. Si ara volem ** editar l'objecte **, només haurem de fer doble clic a l'esbós de manera que el dibuix aparegui a la pantalla, amb tots els punts que hem posat al principi.

    Aquest esbós es pot editar arrossegant els punts a un lloc nou i l'estrella en tres dimensions canviarà.

    Si volem moure l'estrella o girar -la, haurem de fer aquesta operació a l'esbós o al croquis.

    Per canviar l'alçada ** de l'estrella **, haurem de fer doble clic a l'objecte ** PAD ** i el diàleg dels paràmetres d'extrusió tornarà a obrir -se, amb la dimensió corresponent.

    ; BR |


Exercicis

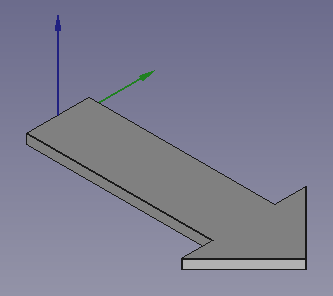

  1. Creeu una peça en forma de fletxa 3D.

    _images/freecad-p13-ejercicio01.png

    ; BR |

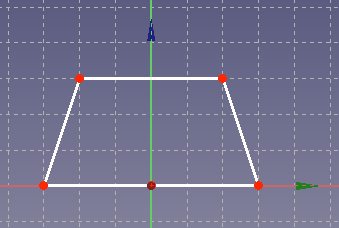

  2. Creeu un lingot des d’un trapezi.

    El trapezi es dibuixarà amb un esbós a l’eix YZ.

    _images/freecad-p13-ejercicio02b.png

    I després s’extreu a l’eix x.

    _images/freecad-p13-ejercicio02.png

    ; BR |

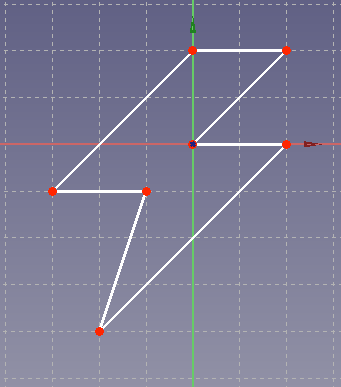

  3. Creeu el símbol de raigs de tres dimensions.

    L’esbós es dibuixarà com a figura següent.

    _images/freecad-p13-ejercicio03.png

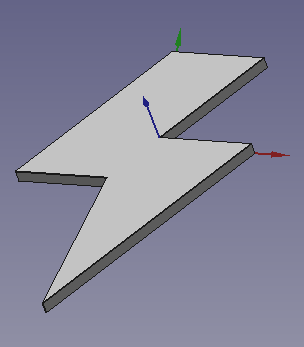

    Després d'extudiar la figura, semblarà la imatge següent.

    _images/freecad-p13-ejercicio03b.png

    ; BR |


Videotuitorial

Vídeo: Sketch Hello World.
