11. Peces còniques

En aquest tutorial aprendrem a utilitzar altres peces sòlides, els ** Cones **.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

    ; BR |

  2. En aquest moment afegirem els eixos de referència ** ** per ajudar -nos a situar les peces correctament.

    A la `` vegeu ... activeu o desactiveu la creu dels eixos.

    _images/freecad-axis-cross.png

    ; BR |

  3. Ara ** Creem un con ** fent clic a la quarta icona de la barra d'objectes sòlids.

    _images/freecad-barra-solidos.png

    Seleccionem per veure la peça a la vista isomètrica.

    _images/freecad-vista-isometrica.png

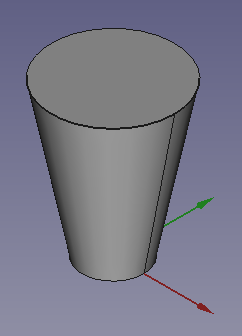

    La peça es veurà com a la imatge següent.

    _images/freecad-p11-imagen01.png

    ; BR |

  4. A continuació, modificarem les ràdios del ** con ** per fer més un con de carretera. A la pestanya ** Data ** canviem els paràmetres.

    ** Radio1 (RADIUS1) ** = 6 mm

    ** Radio2 (radi2) ** = 1 mm

    ** Alçada (alçada) ** = 20 mm

    Ara la peça es veurà com a la imatge següent.

    _images/freecad-p11-imagen02.png

    ; BR |

  5. Per continuar convertint el nostre con en un con de carretera, afegirem un cub al qual donarem les dimensions següents.

    ** Longitud (Lenght) ** = 14 mm

    ** Amplada (amplada) ** = 14 mm

    ** Alçada (alçada) ** = 2 mm

    A continuació, movem el con, de manera que les peces coincideixin, a la següent posició.

    ** x ** = 7 mm

    ** i ** = 7 mm

    ** z ** = 0 mm

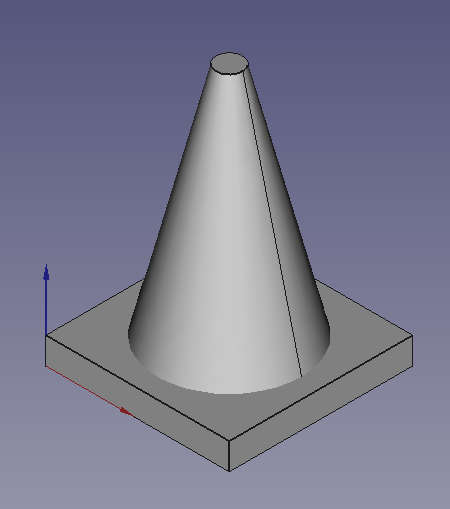

    Amb el que obtindrem la següent peça.

    _images/freecad-p11-imagen03.png

    ; BR |

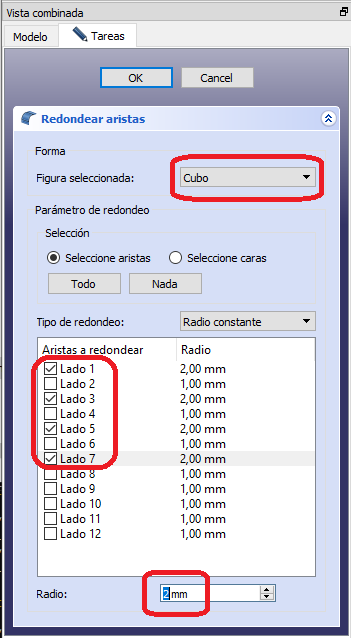

  6. Finalment, triarem l’eina per arrodonir les vores d’una peça i canviarem els paràmetres que apareixen a la imatge.

    _images/freecad-p11-imagen04.png

    Feu clic a ** OK ** La peça canviarà com a la figura.

    _images/freecad-p11-imagen05.png

    Fusió Les dues peces que tindrem el nostre con.

    ; BR |


Exercicis

  1. Creeu un got amb dues peces còniques, restant -se les unes de les altres. Les mesures del vidre seran les següents.

    ** Ràdio inferior ** = 20 mm

    ** Ràdio superior ** = 30 mm

    ** Alçada ** = 80 mm

    ** Gruix de la paret ** = 1 mm

    _images/freecad-p11-ejercicio01.png

    Perquè el vidre tingui terra, recordeu que el segon con s’ha de plantejar un mil·límetre a l’eix ** z **.

    ; BR |

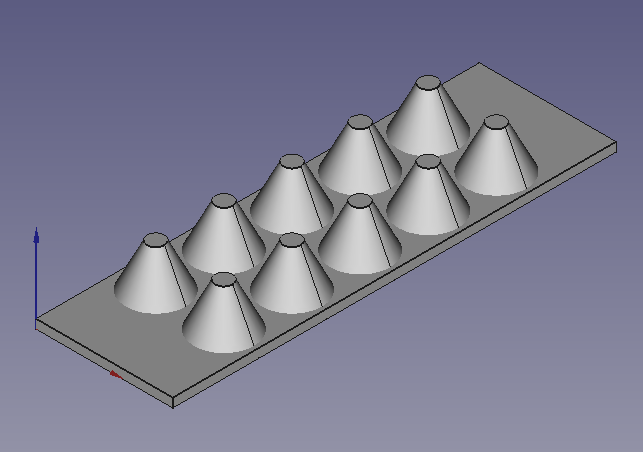

  2. Creeu una polsera de bec com la imatge.

    _images/freecad-p11-ejercicio02.png

    ; BR |


Videotuitorial

Vídeo: Utilitzant cons.
