15. Esbós amb restriccions

En aquesta pràctica crearem esbossos amb restriccions per formar figures amb més precisió i amb més instal·lacions.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Seleccionem el disseny de la part del banc de treball ** **

    _images/freecad-workbench-part-design.png

    A continuació, seleccionem per crear un esbós nou.

    _images/freecad-crear-nuevo-croquis.png

    I vam triar el pla XY com a pla base per col·locar el nou esbós.

    _images/freecad-croquis-xy.png

    A la pantalla apareixerà una graella per dibuixar dues dimensions.

    _images/freecad-croquis-rejilla.png

    ; BR |

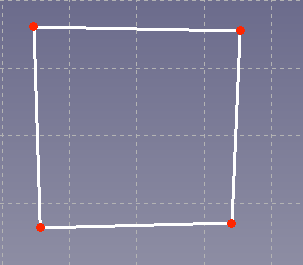

  2. A continuació, dibuixarem un objecte senzill, un quadrat, amb la icona de Polyline | Polilinea |.

    _images/freecad-p15-imagen01.png

    Ara no ens preocuparem per la precisió de la plaça perquè dibuixar amb el ratolí és impossible obtenir un quadrat perfecte.

    ; BR |

  3. Amb el mètode anterior, podem crear un dibuix similar a un quadrat, però quan creem figures ** amb el ratolí, el resultat sempre tindrà errors **.

    Per fer el nostre quadrat perfecte, crearem ** restriccions ** en les línies que la formen.

    Primer seleccionem les dues línies verticals i creem una restricció vertical ** ** fent clic a | Restricció-vertical |.

    _images/freecad-p15-imagen02.png

    Les línies es convertiran perfectament verticals i apareixeran dues petites icones que representen la restricció vertical.

    _images/freecad-p15-imagen03.png

    ; BR |

  4. A continuació, seleccionem les dues línies horitzontals per crear una restricció horitzontal ** ** Feu clic a | Restricció-Horizontal |.

    _images/freecad-p15-imagen04.png

    Ara el nostre dibuix s’assembla molt més a un quadrat perfecte, però no hem acabat.

    ; BR |

  5. En aquest punt farem que un costat vertical sigui de la mateixa mida que un costat horitzontal, que correspon a un quadrat.

    Seleccionem un costat vertical i un costat horitzontal i creem una ** restricció d’igualtat ** fent clic a | Restricció-igualtat |.

    _images/freecad-p15-imagen05.png

    Ara la nostra figura és un quadrat perfecte. Si ** movem un punt ** de la plaça, això mantindrà les proporcions.

    _images/freecad-p15-imagen06.png

    ; BR |

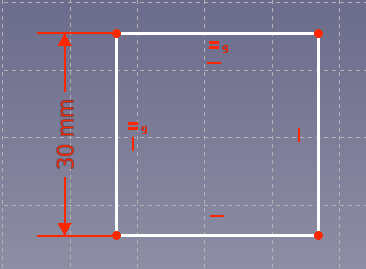

  6. Finalment, donarem una mida exacta a la plaça. Primer ** Seleccionem una línia vertical ** i, a continuació, creem una restricció de nivell vertical fent clic | Restricció-cota-vertical |, amb el valor de ** 30 mil·límetres **.

    _images/freecad-p15-imagen07.png

    Un cop creat el nivell, podem fer -ho doblar per editar -lo i canviar -lo.

    ; BR |

  7. A continuació, eliminarem una restricció **.

    Feu clic a la icona de restricció horitzontal a la línia inferior, aquesta icona canviarà de color verd.

    _images/freecad-p15-imagen08.png

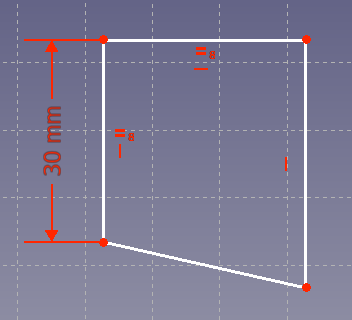

    Premeu la tecla Suprimeix `` Supr` 'al teclat i la restricció desapareix, de manera que podem moure la línia inferior i canviar la seva inclinació.

    _images/freecad-p15-imagen09.png

    ; BR |


Exercicis

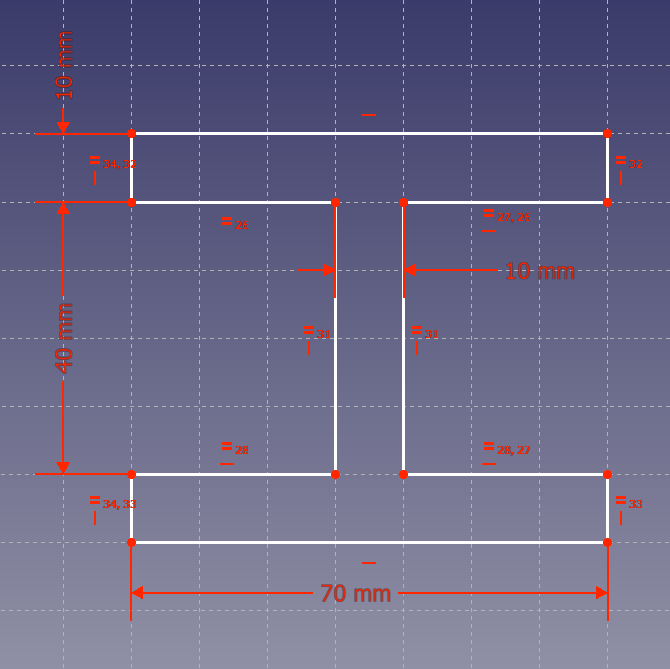

  1. Creeu un esbós com la imatge.

    _images/freecad-p15-ejercicio01.png

    Amb les següents restriccions.

    • Restricció horitzontal en totes les línies horitzontals.
    • Restricció vertical en totes les línies verticals.
    • Restricció d’igualtat en totes les línies d’igual longitud.
    • La restricció de COTA en les quatre dimensions que apareixen al dibuix.

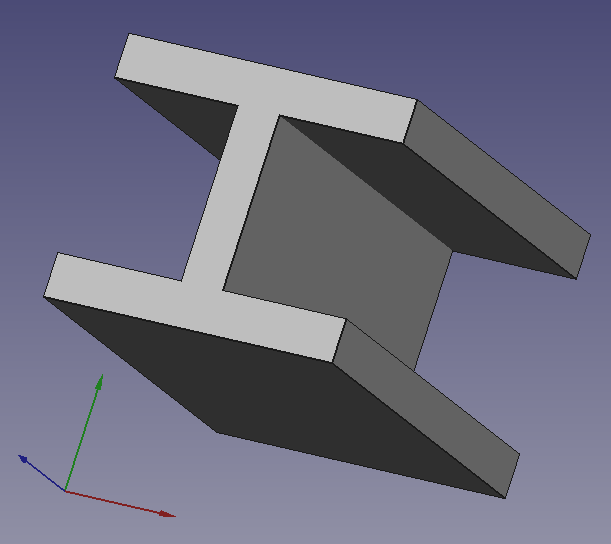

    Extreu el dibuix de 100 mil·límetres per generar un feix a H.

    _images/freecad-p15-ejercicio01b.png

    ; BR |


Videotuitorial

Vídeo: Aplicació de restriccions.
