6. Rotació de la peça

En aquest tutorial aprendrem a girar i girar els sòlids.

; BR |

  1. Obrim l’aplicació ** Freecad ** i fem clic a la icona per crear un document ** nou ** | Icon-new-Document |.

    Seleccionem la part del banc de treball ** ** per començar a dissenyar objectes en tres dimensions.

    ; BR |

  2. En aquest moment afegirem els eixos de referència ** ** per ajudar -nos a situar les peces correctament.

    A la `` vegeu ... activeu o desactiveu la creu dels eixos.

    En anglès Veure ... commutar l'eix creu ''

    _images/freecad-axis-cross.png

    ; BR |

  3. Ara ** Creem un cub ** fent clic a la primera icona de la barra d'objectes sòlids.

    _images/freecad-barra-solidos.png

    I canviem la mida del cub segons les dimensions següents.

    ** Longitud (Lenght) ** = 2

    ** Amplada (amplada) ** = 10

    ** alçada (alçada) ** = 2

    Ara seleccionem per veure la peça a la vista isomètrica.

    _images/freecad-vista-isometrica.png

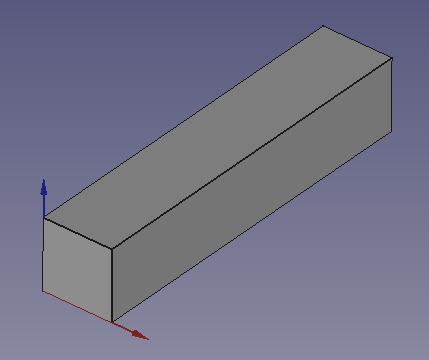

    La peça es veurà com a la imatge següent.

    _images/freecad-p06-ejemplo01.png

    ; BR |

  4. Un cop creada la barra, anirem a girar el ** z **.

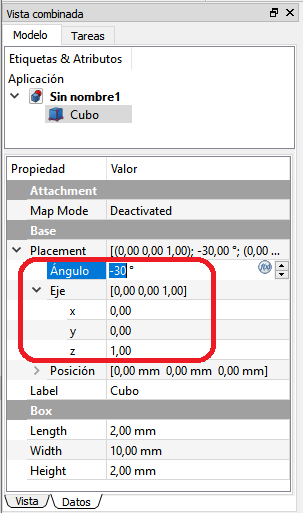

    Seleccionem la fitxa ** dades ** i canviem l’angle ** ** a un valor negatiu de -30º

    L’eix de gir escollit serà l’eix vertical o l’eix ** z **. Per això, l’eix ** ** tindrà un valor d’1 en z i tindrà un valor de 0 en els altres eixos.

    _images/freecad-p06-rotacion-z.png

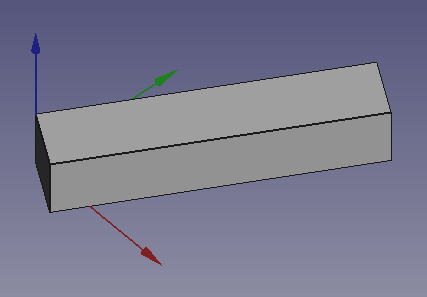

    L'objecte es girarà a mesura que aparegui a la figura següent.

    _images/freecad-p06-ejemplo02.png

    ; BR |

  5. Ara afegim un cub més i modifiquem la seva mida com ho vam fer amb el cub anterior.

    ** Longitud (Lenght) ** = 2

    ** Amplada (amplada) ** = 10

    ** alçada (alçada) ** = 2

    Un cop canviat la mida, també girem la nova peça a l’eix Z amb un angle ** positiu ** de 30º (en sentit contrari a la peça anterior).

    _images/freecad-p06-ejemplo03.png

    ; BR |

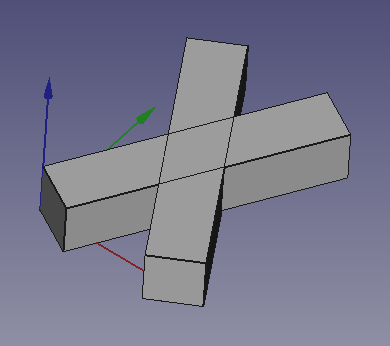

  6. Finalment, podem moure la nova peça (CUBO001) a la posició

    x = 5, y = -1, z = 0

    Per formar un equis.

    _images/freecad-p06-ejemplo04.png

    ; BR |


Exercicis

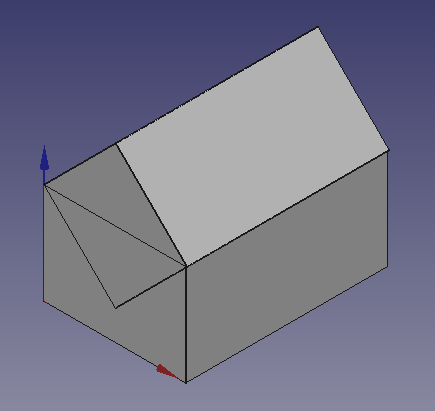

  1. Creeu la figura següent girant un cub.

    _images/freecad-p06-ejercicio01.png

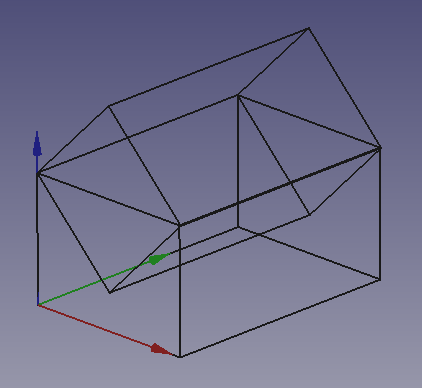

    Escollint al `` veure ... estil de dibuix ... model de cables '' La figura es mostra de la manera següent.

    _images/freecad-p06-ejercicio01b.png

    Per construir la base crearem un cub i canviarem les dimensions següents

    ** Longitud (Lenght) ** = 14

    ** Amplada (amplada) ** = 20

    ** Alçada (alçada) ** = 10

    El sostre es crearà a partir d’un cub canviant les dimensions següents

    ** Longitud (Lenght) ** = 10

    ** Amplada (amplada) ** = 20

    ** Alçada (alçada) ** = 10

    La peça resultant ha de convertir 45 a l'eix ** y **

    Un cop girada, la peça s’ha de moure fins que es col·loqui com a sostre.

    ; BR |

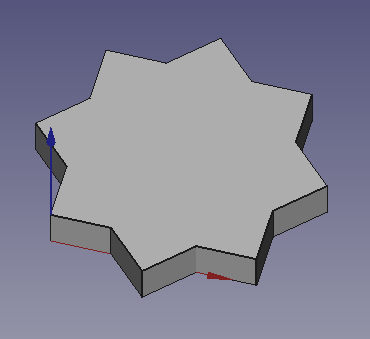

  2. Creeu la figura següent amb dos cubs.

    _images/freecad-p06-ejercicio02.png

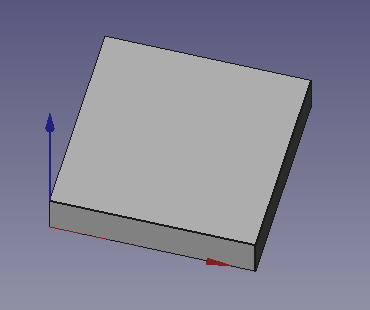

    Primer creeu un nou cub i canvieu la seva alçada ** (alçada) ** a 2 mil·límetres.

    _images/freecad-p06-ejercicio02a.png

    Copieu i enganxeu el cub anterior per tenir 2 cubs iguals.

    El segon cub s’ha de girar 45 º respecte a l’eix Z, però anem a girar al voltant del seu centre.

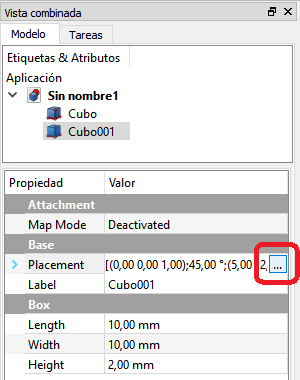

    Primer obrim el quadre de diàleg per fer girs complexos. Feu clic a ** Placement ** i després a la plaça de la dreta.

    _images/freecad-p06-ejercicio02b.png

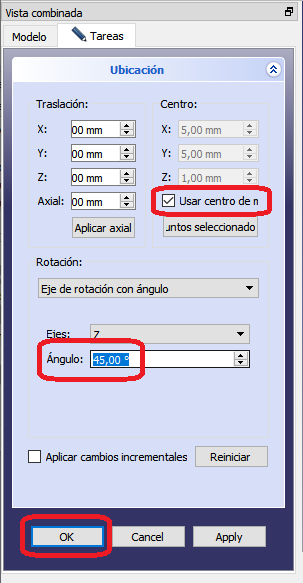

    Un cop obert, hem de marcar el quadre de rotació respecte al centre de la figura, gireu un angle ** 45º ** i feu clic a ** OK **.

    _images/freecad-p06-ejercicio02c.png

    Al final, obtindrem la xifra següent.

    _images/freecad-p06-ejercicio02d.png

    Només cal unir -vos a les dues peces i simplificar la forma (perfeccionar).

    ; BR |


Videotuitorial

Vídeo: `Rotando Vaig. <https://www.youtube-nocokie.com/embed/3fdmanrrlza> `__
